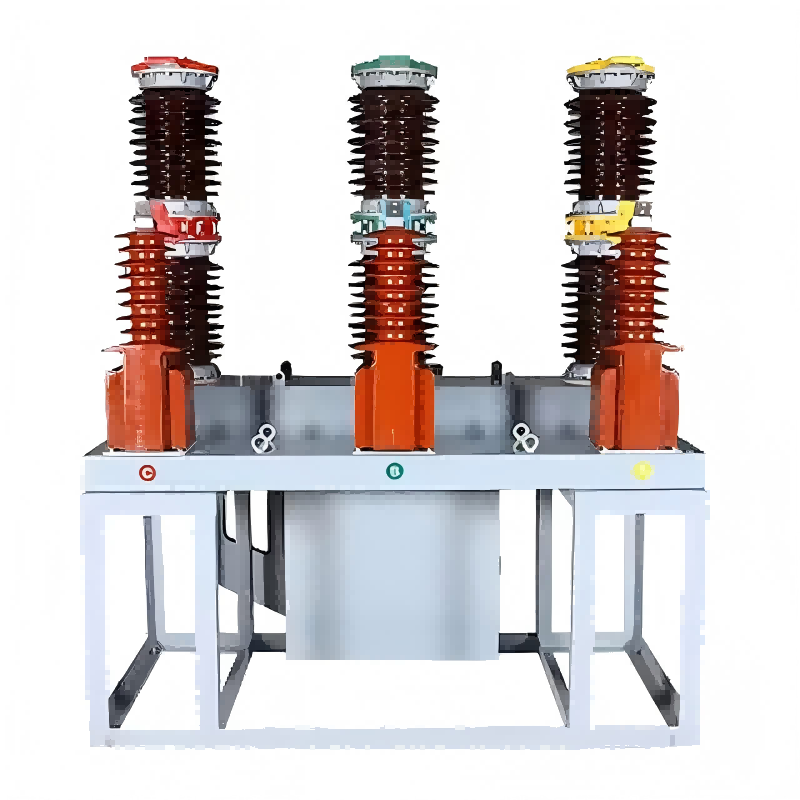

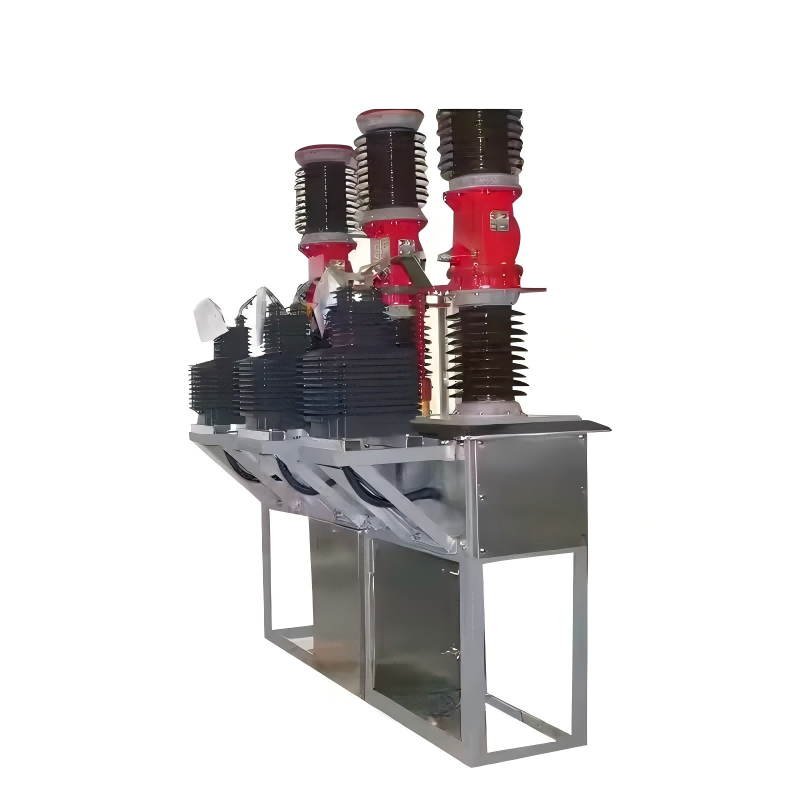

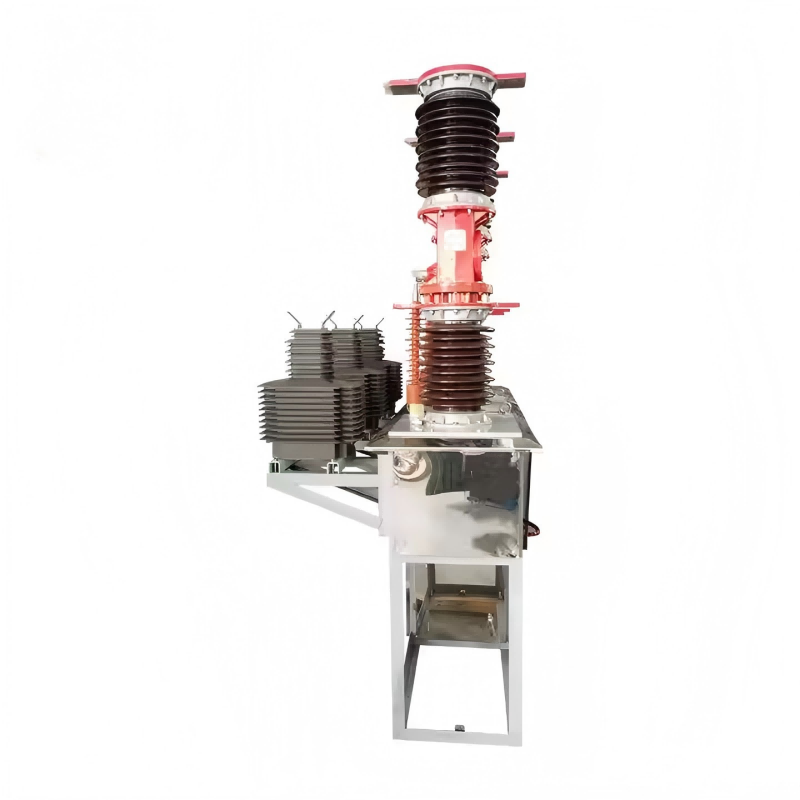

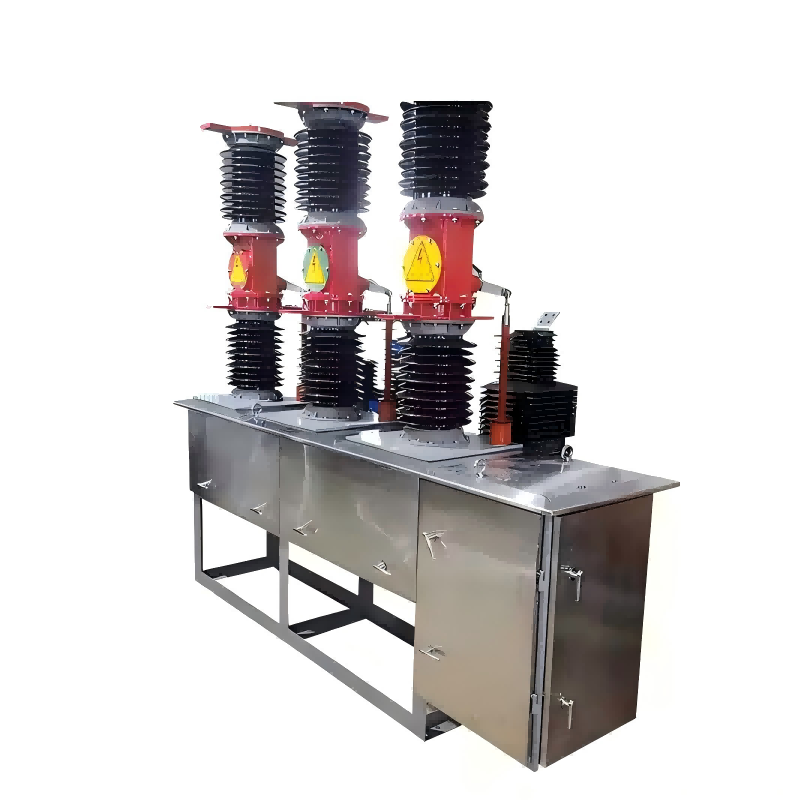

ZW7 33kv 40,5kv välisalajaama tüüp kõrgepinge vaakumkaitselüliti

Lugao 220kV portselanist isolatsiooniga liigpingepiirikud on liigpingekaitseseadmed, mis sobivad kasutamiseks suurtes alajaamades ja UHV ülekandeliinides. Lugao kasutab portselani paagutamise tipptehnoloogiat ja spetsiaalset tootmisliini, mis suudab toota sadu ühikuid kuus. Need tooted vastavad täielikult GB ja IEC standarditele. Iga piirik läbib põhjaliku tüübi- ja tehasekatsetuse, et tagada toote usaldusväärne kvaliteet.

Mudel:7

Saada päring

Tootekirjeldus

Lugao välispostile paigaldatavaid ZW7 kõrgepinge vaakumkaitselüliteid kasutatakse peamiselt liinide kaitsmiseks ja juhtimiseks alajaamade väljapääsude juures, elektrijaotuses tööstus- ja kaevandusettevõtetes ning linnade ja maapiirkondade elektrivõrkudes. See toode kasutab vaakumkaare kustutuspõhimõtet koos SF6 gaasiisolatsiooniga, ühendades vaakumlülitite suure katkestusvõime ja gaasiisolatsiooni suurepärase välistingimustes kohanemisvõime. See sobib välipaigaldamiseks postidele, sagedaseks kasutamiseks ja asukohtadesse kõrgel.

ZW7-seeria kaitselülitid kasutavad suure jõudlusega vaakumkatkestusi nimivooludega 1250A kuni 2500A. Need on hooldusvabad, neil on pikk elektriline eluiga ja madal väljalülitusvool. Vedruga töömehhanism võimaldab nii elektri- kui ka käsitsijuhtimist, toetades kaugjuhtimis- ja automaatikasüsteemide integreerimist. Roostevabast terasest korpusel on IP65 reiting, mis talub tõhusalt erinevaid väliskeskkondi. Selle kompaktne ja kerge disain võimaldab paigaldada otse kommunaalpostidele või välisplatvormidele. Lugao kaitselülitid on läbinud põhjaliku kvaliteedikontrolli protsessi, sealhulgas täieliku komplekti tüübiteste toitesageduse pingetaluvuse ja pikselöögi katsetamiseks. Samuti on nad saanud arvukalt rahvusvahelisi sertifikaate, nagu CE ja ISO. Lugaol on automatiseeritud tootmisliin ja laiaulatuslik testimisseadmete komplekt, mis tagab nii suure tootmismahu kui ka kõrge kvaliteedi. Iga kaitselüliti läbib enne tehasest lahkumist üle 200 mehaanilise töötsükli ja jõudluse testimise. Lugao pakub kohandatud teenuseid, kujundades kohandatud spetsifikatsioonid vastavalt klientide vajadustele. Hoiame piisavat tavamudelite nimekirja ning pakume paigaldusjuhiseid, kasutuselevõttu ja eluaegset hooldustuge.

Kõrgepinge vaakumkaitselüliti ZW7 tehnilised andmed

lt	Üksus	Parameeter
Pinge, voolu parameetrid
Nimipinge	KV	40.5
Lühiajaline nimivõimsuse sageduse taluvuspinge (1 min)	KV	95
Nimetatud välguimpulsi vastupidavuspinge (tipp)	KV	185
Nimivool	A	1250, 1600, 2000
Nominaalne lühise katkestusvool	KV	25,31,5
Nimetatud tööjärjestus		0-0,3s-C0-180s-C0
Nimetatud lühisevoolu katkestusajad	korda	12
Nominaalne lühise sulgemisvool (tipp)	The	63.80
Nimetatud tipp-vastupidavusvool	The	63.80
Nimetatud lühiajaline vastupidavusvool	The	25,31,5
Nominaalne lühisvoolu kestus	S	4
Keskmine avanemiskiirus	MS	1,5±0,2
Keskmine sulgemiskiirus	MS	0,7±0,2
Kontakti sulgemise põrkeaeg	MS	＜5
Kolmefaasilise sulgemise (avatud) sünkroonimisviga	MS	＜2
Sulgemise aeg	MS	<150
Avamise aeg	MS	<60
Mehaaniline eluiga	korda	10000
Nimitööpinge ja abiahelate nimipinge	V	DC220.AC220
Ringi alalisvoolutakistus igas faasis (va trafo)	μQ	<100
Dünaamiline, staatiline kontakt võimaldab kulumispaksust	MM	3
Kaal	KG	800
