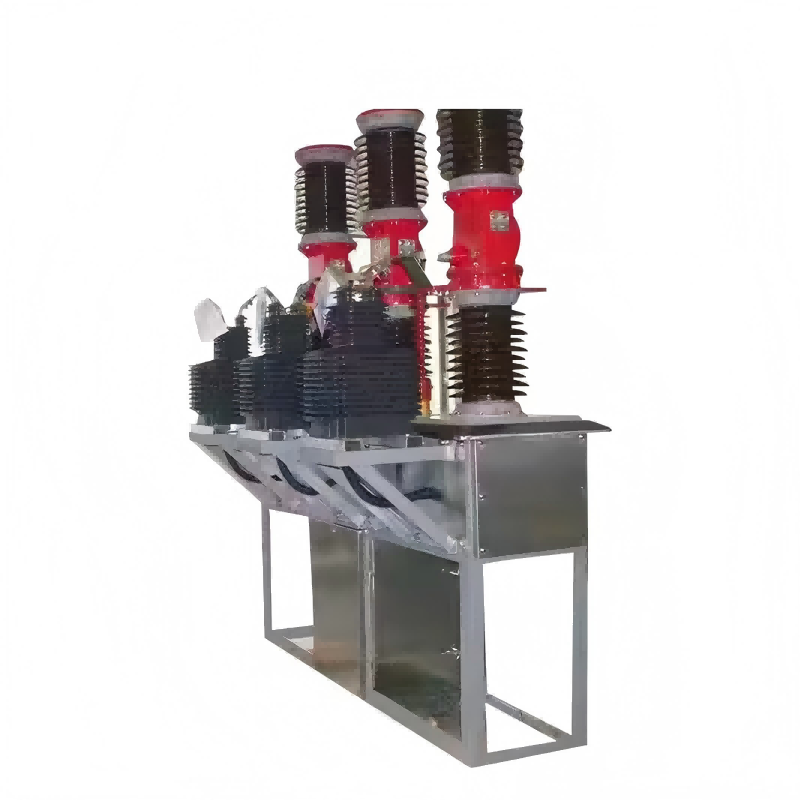

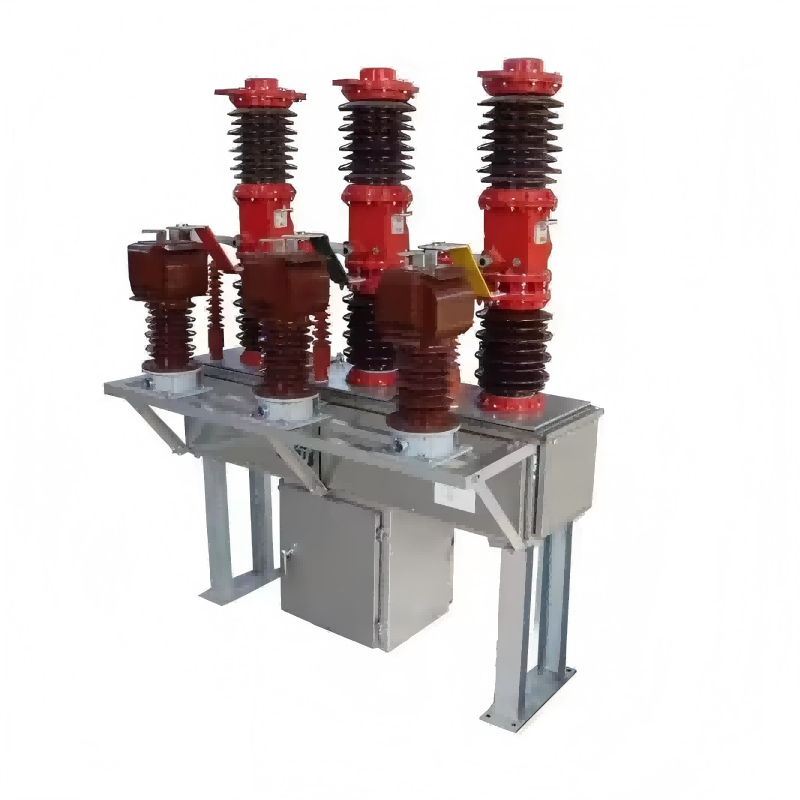

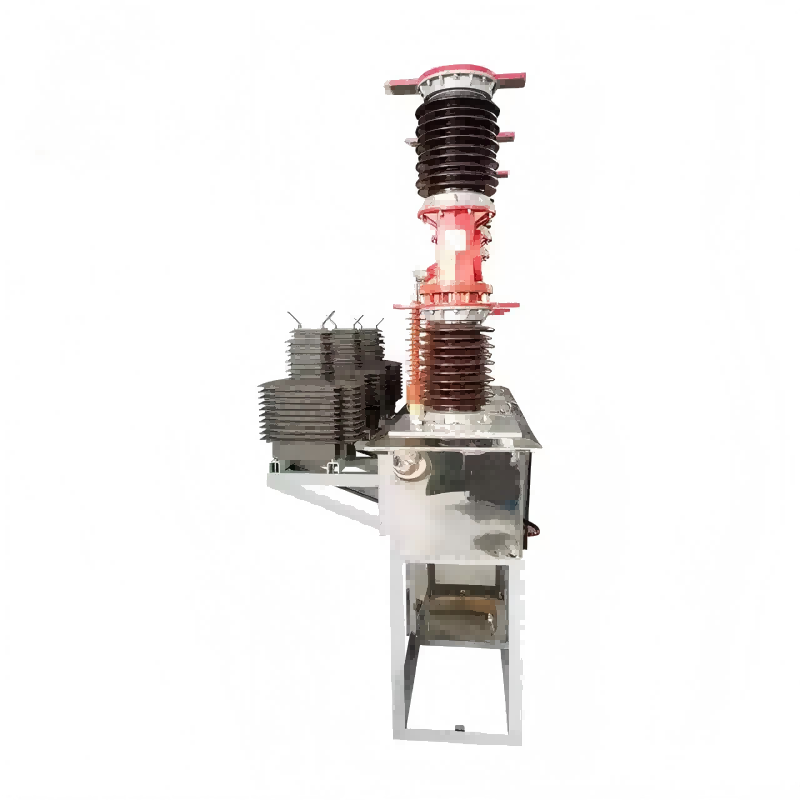

Kolmefaasiline kõrgepinge 35 kV 40,5kV vaakumkaitselüliti trafoga

Lugao arendas iseseisvalt välja ja toodeti kolmefaasilist kõrgepinget 35kV 40,5 kV vaakumkaitselüliti koos trafoga sobib linnadevaheliste energiajaotusvõrkude jaoks, tagades elektrivõrgu ohutu töö ja pakkudes lühise kaitset. Sellel on hea tihendus jõudlus ja seda on lihtne paigaldada ja hooldada. Kliendid on seda kiitnud kodu- ja välismaal.

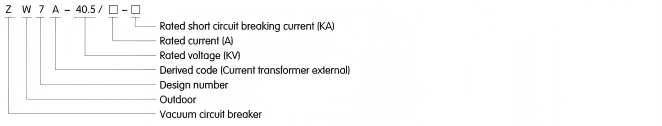

Mudel:ZW7-40.5

Saada päring

Tootekirjeldus

Toote sissejuhatus

ZW7-40.5 seeria välistingimustes kõrgepingega vaakumi kaitselülitid on mõeldud kasutamiseks kolmefaasilistes energiasüsteemides, töödes kiirusel 50 Hz ja nimivoolupinge 40,5 kV. Neid kasutatakse koormusvoolu, ülekoormusvoolu ja lühise voolu lahtiühendamiseks ja ühendamiseks.

Spetsifikatsioon

Mitte	Kirjeldus			ühik	andmed
1	Hinnatud pinge			Kv	40.5
2	Hinnatud isolatsioonitase	1min võimsuse sagedus talub pinget	Kuivkatse	Kv	95
		1min võimsuse sagedus talub pinget	Niiske test		80
		Välk -impulss talub pinget (tipp)			185
3	Hinnatud vool			A	1250 ； 1600 ； 2500
4	Ninde lühise purunemisvool			Selle	20 ； 25 ； 31,5
5	Hinnatud tööjärjestus				O-0.3S-Co-180S-CO
6	Ninde lühise purunemise praegune tsükkel			löök	12
7	Nimetatud lühise sulgemisvool (tippväärtus)			Selle	50; 63; 80
8	Hindatud tipptasemel voolu			Selle	50; 63; 80
9	Hindatud lühise vastu peab voolu			Selle	20; 25; 31,5
10	Nimetatud lühise kestus			S	4
11	Kontakti avamiskaugus			Mm	22 ± 2
12	Kontakti avamiskaugus			Mm	4 ± 1
13	Keskmine reisikiirus			M/s	1,5 ± 0,2
14	Keskmine sulgemiskiirus			M/s	0,7 ± 0,2
15	Kontakt sulgemise põrkeaeg			MS	≤2
16	Kolmefaasiline põhilüliti (alam) lülitamise sünkroonimise ajaline erinevus			MS	≤2
17	Sulgemisaeg			MS	≤150
18	Reisiaeg			MS	≤60
19	Mehaaniline eluiga			löök	10000
20	Nimiväärtuspinge - lisavooluahela pinge			V	DC110 / 220 AC110 / 220
21	Iga faasiskeemi alalisvoolu takistus (välja arvatud trafo)			beebi	≤100
22	Kaal			Kg	800
