Keskpinge SF6 täielikult isoleeritud suletud elektrirõngaga põhiseadme kompaktne lülitusseade

See keskpinge SF6 täielikult isoleeritud suletud elektrirõnga põhiseadme kompaktne lülitusseade on Lugao lipulaev. Täielikult suletud ja hooldusvaba konstruktsiooniga suudab see pakkuda 12kV, 24kV ja 36kV elektrivõrkudele elektrijaotust kogu maailmas. See rõnga põhiseade vastab ka rahvusvahelistele sertifikaatidele, nagu CE, ISO ja IEC. Professionaalse elektrijaotusseadmete tarnijana isoleerib Lugao SF6-isolatsiooniga jaotusseade täielikult kõik kõrgepingekomponendid väliskeskkonnast. Selle metallist suletud konstruktsioon tagab ohutu töö ka kõige nõudlikumates tingimustes alates maa-alustest alajaamadest kuni rannikualadeni.

Peamised tehnilised parameetrid

Tüüpiline skeem:

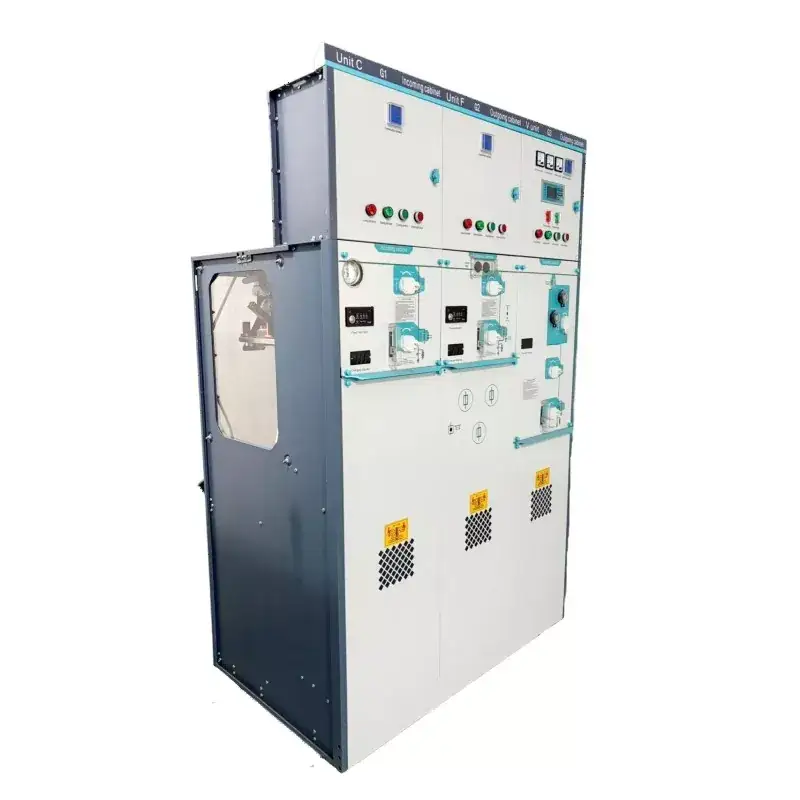

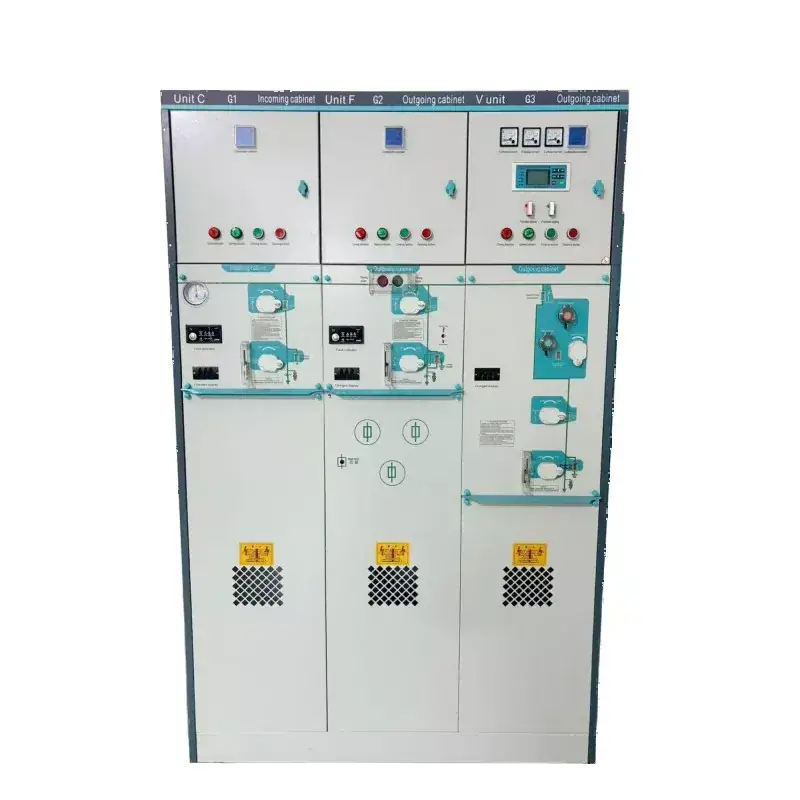

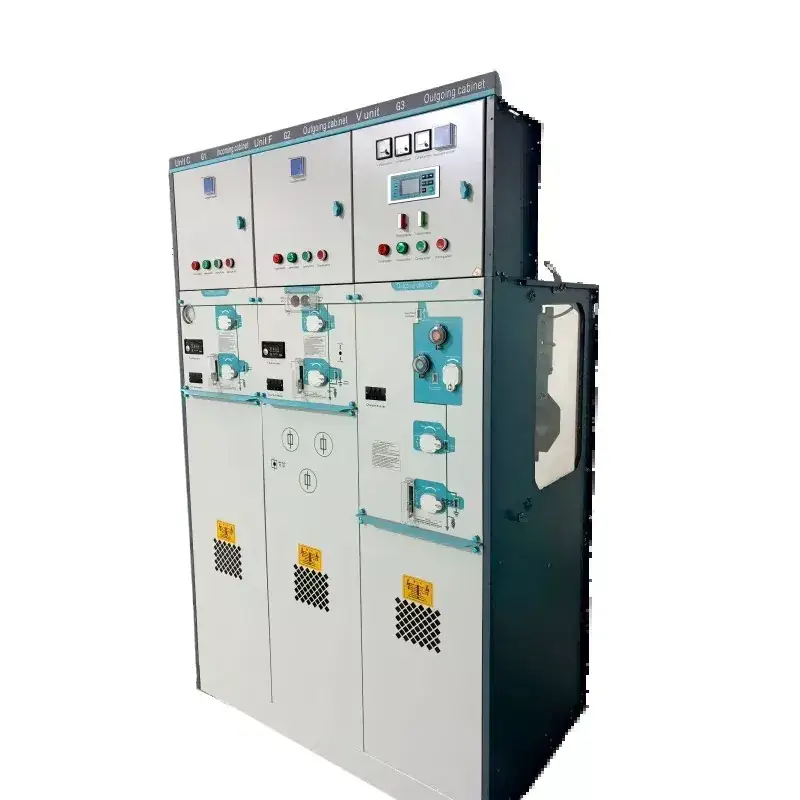

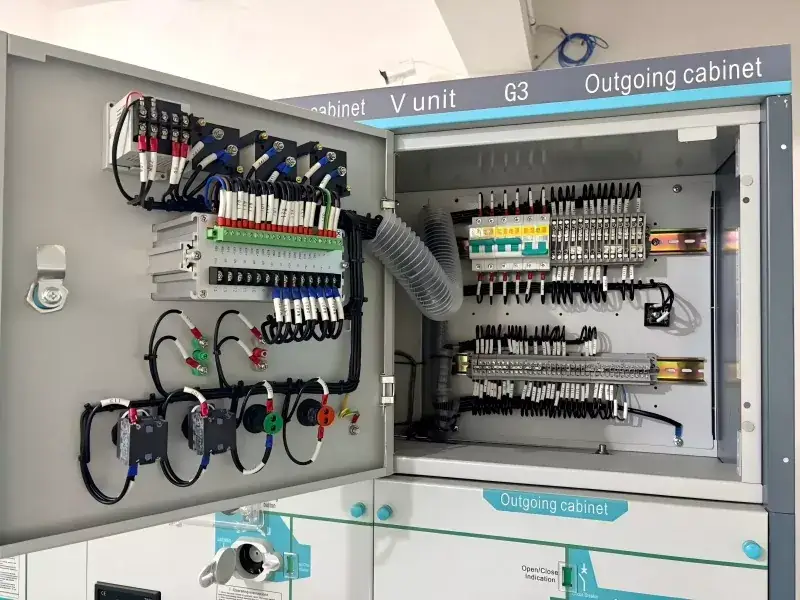

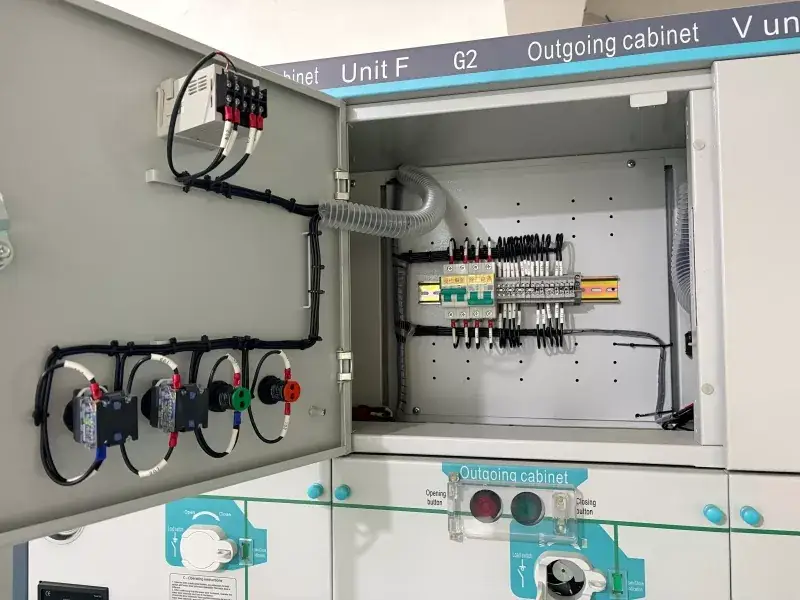

Toote üksikasjad:

Mis teeb selle rõnga põhiseadme ainulaadseks?

1. Tõeline täisisolatsiooni disain

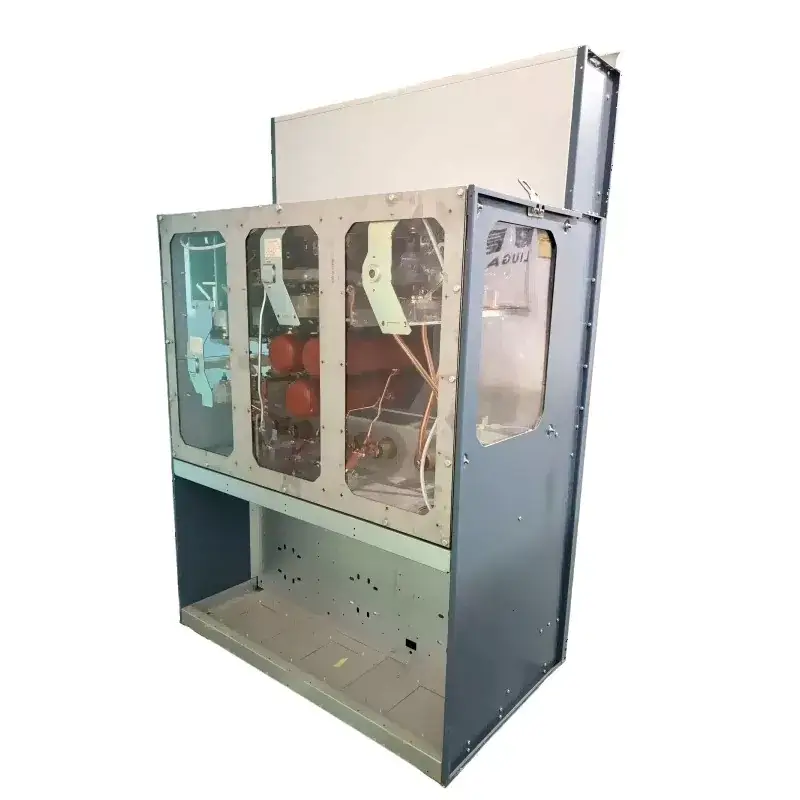

Erinevalt traditsioonilistest õhuisolatsiooniga jaotusseadmetest on Lugao keskpinge SF6 täisisolatsiooniga suletud elektrirõnga põhiseadme kompaktsed lülitusseadmed valmistatud laserkeevitatud tehnoloogia abil täielikult suletud roostevabast terasest paagis. Kõik pinge all olevad komponendid, sealhulgas koormuslülitid, vaakumkaitselülitid, maanduslülitid ja peamised siinid, on täielikult suletud SF6 gaasiga. Sellel gaasiisolatsiooniga jaotusseadmel on kõrge kaitsetase, mis on täielikult vastupidav karmidele keskkondadele, nagu niiskus ja kondensaat, tolm ja õhusaasteained.

2. Kompaktne disain, väike ja peen suurus: see kompaktne jaotusseade vähendab oluliselt põrandapinda. Selle modulaarne disain võimaldab erinevaid konfiguratsioonivõimalusi, säilitades samas väikese jalajälje, muutes selle sobivaks maa-aluste elektrijaotusvõrkude, kompaktsete alajaamade ja piiratud ruumidega tööstusrajatiste jaoks.

3. Hooldusvaba töö: see täielikult suletud jaotusseade välistab vajaduse kõrgepingekomponentide rutiinse hoolduse järele. Seetõttu ei vaja see SF6-isolatsiooniga jaotusseade oma 30-aastase disainiea jooksul gaasi lisamist.

Saadaolevad konfiguratsioonid

See keskpinge SF6 täielikult isoleeritud suletud elektrirõngaga põhiseadme kompaktne lülitusseade mahutab mitmesuguseid funktsionaalseid mooduleid, mis vastavad erinevatele rakendusnõuetele, võimaldades paindlikku konfigureerimist vastavalt kliendi konkreetsetele vajadustele:

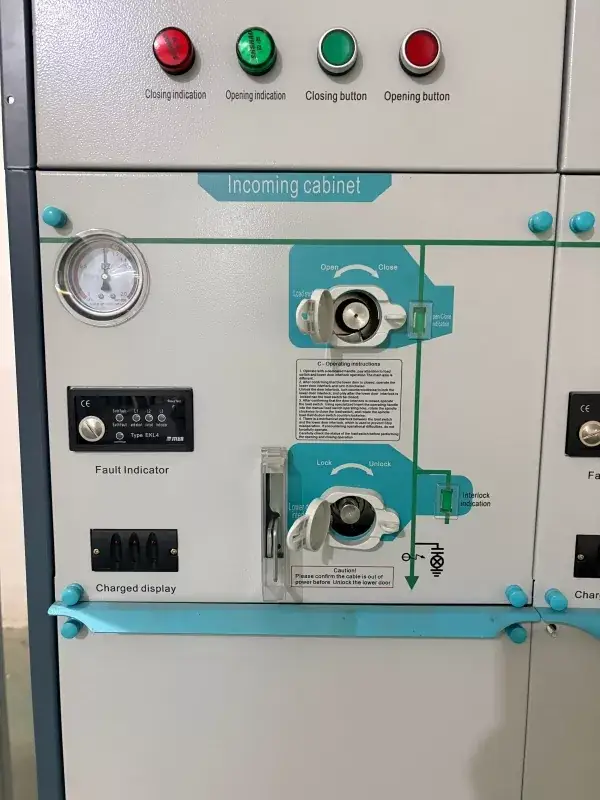

1. C-moodul – laadimislüliti

   Sellel on kolme asendiga koormuslüliti (make-break-earth)

   Mõeldud trafo kaitseks ja kaablite ümberlülitamiseks

   Katkestuse asukoht on nähtav integreeritud vaatlusakna kaudu

2. F-moodul – LBS-kaitsme kombineeritud seade

   Integreerib kaitsmepõhise kaitsega koormuslüliti

   Tagab kolmefaasilise väljalülitusfunktsiooni päästiktihvti mehhanismi kaudu

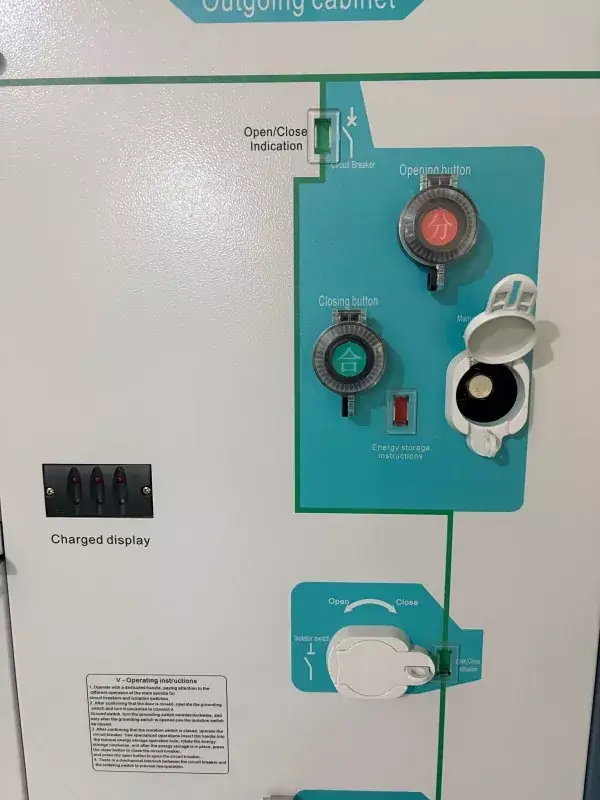

3. V moodul – vaakumkaitselüliti

   Kasutab kaablite ja trafode kaitseks vaakumkaitselülitit

   Sobib rakendustele, mis nõuavad sagedasi ümberlülitustoiminguid

   Toetab valikulist integreeritud kaitsereleed

4. D-moodul – kaabli otseühendus

   Tagab lihtsa kaabliühenduse ilma lülitusseadmeteta

   Mõeldud mittelülitatavatele sööturitele või siini tõusutorudele

5. M moodul – mõõteseade

   Mõõtmise eesmärgil varustatud pinge- ja voolutrafodega

Sisaldab testklemmid ja liidesed mõõteriistade paigaldamiseks

Korduma kippuvad küsimused (KKK)

1. küsimus: mis on rõnga põhiseade?

Vastus 1: see keskpinge SF6 täisisolatsiooniga suletud elektrirõnga põhiseadme kompaktne lülitusseade on kompaktne gaasiisolatsiooniga jaotusseade, mis sobib 12 kV, 24 kV ja 36 kV toitejaotuseks. Rõnga põhiseade kasutab täielikult suletud roostevabast terasest paaki, mis sisaldab SF6 gaasi, mis isoleerib kõik kõrgepingekomponendid, sealhulgas koormuslülitid ja vaakumkaitselülitid.

2. küsimus: millised konfiguratsioonid on selle rõnga põhiseadme jaoks saadaval?

Vastus 2: see kompaktne jaotusseade pakub modulaarseid konfiguratsioone:

Moodul C: Koormuslüliti kaabli ja trafo lülitamiseks

Moodul F: koormuslüliti-kaitsme kombinatsioon trafo kaitseks

Moodul V: vaakumkaitse sagedaseks kasutamiseks

Moodul D: kaabli otseühendus mittelülitatavate sööturite jaoks

Moodul M: Pinge- ja voolutrafodega mõõteseade

3. küsimus: kas seda rõnga põhiseadet saab tulevikus laiendada?

Vastus 3: Jah, täiendavaid rõngaspõhimooduleid saab ühendada gaasiisolatsiooniga siiniühenduste abil.

4. küsimus: millised turvaelemendid on kaasas?

Vastus 4: mehaanilised blokeeringud, sisekaare klassifikatsioon, rõhuvabastus, maanduslüliti.

5. küsimus: Mis on tarneaeg?

Vastus 5: standardkonfiguratsioonid on laos olemas; kohandatud mudelid võtavad umbes 20 päeva. Kiireloomuliste vajaduste korral konsulteerige
