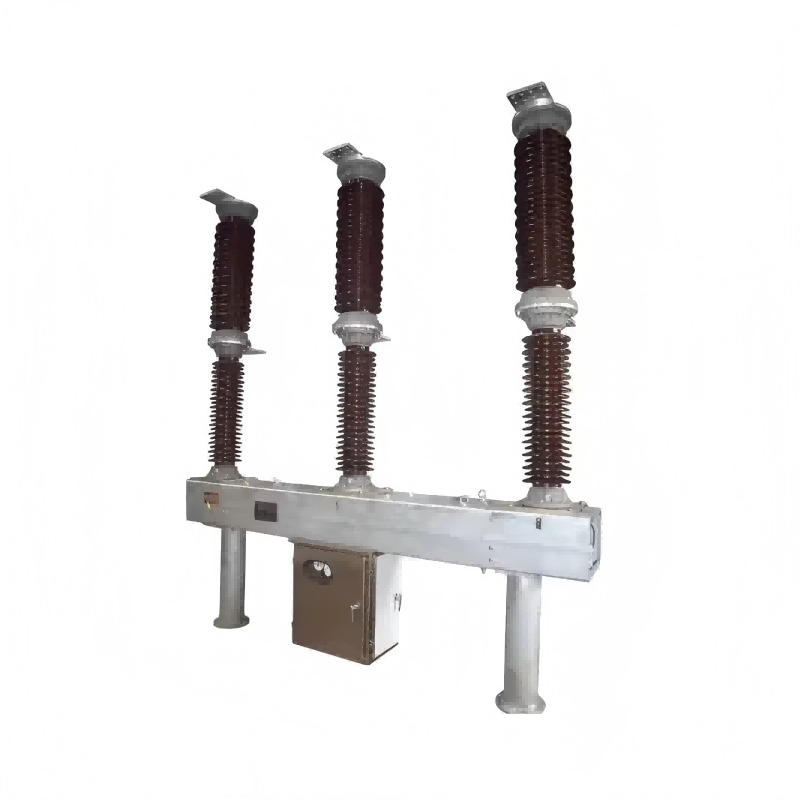

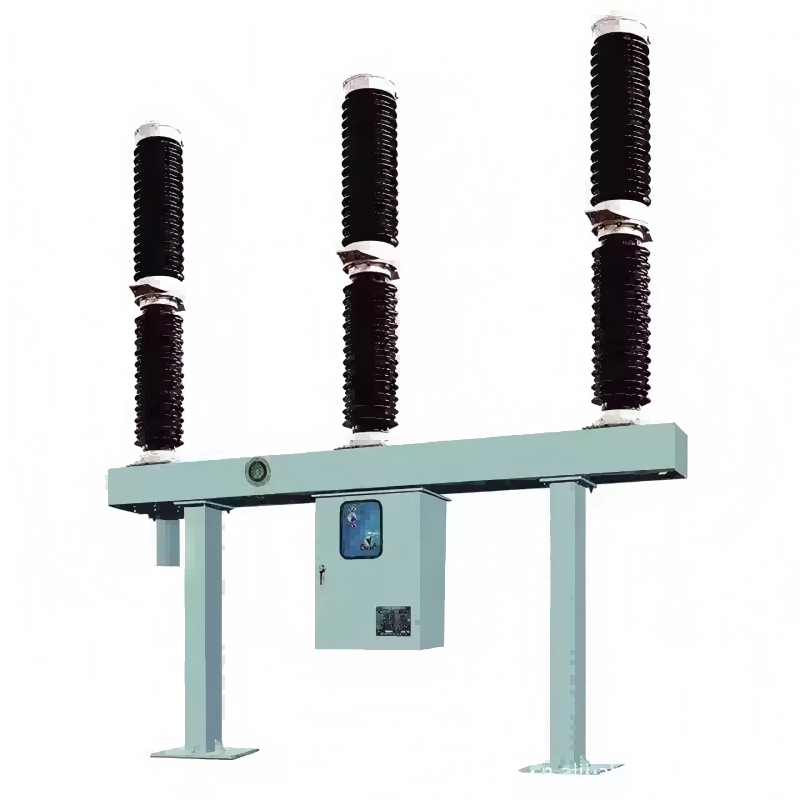

Kõrgepinge kolmepooluseline 220kv 330kv sf6 gaasikaitselüliti

Lugao Power Co., Ltd. on spetsiaalne töökoda, mis on pühendatud kõrgepinge kolmepooluselise 220kv 330kv sf6 gaasikaitselüliti tootmisele. Selle disainitehnoloogia on tööstusharu juhtiv. LW-seeria SF6 kaitselülitid kasutavad ühe rõhuga kaarekustutuskambrit ja isepingelist kaarkustutustehnoloogiat, kasutades nii isoleeriva kui ka kaarekustutusvahendina gaasilist väävelheksafluoriidi. Eraldi kaarekustutuskamber tekitab avamisprotsessi ajal õhuvoolu, jahutades kaare ja katkestades voolu.

Saada päring

Tootekirjeldus

Toote tutvustus

Kõrgepinge kolmepooluselised 220kv 330kv sf6 gaasikaitselülitid on kolmepooluselised/ühepooluselised vahelduvvoolu 50Hz/60Hz välistingimustes kasutatavad kõrgepinge jõuülekande- ja transformatsiooniseadmed, mida kasutatakse nimivoolu-, rikkevoolu- või lülitusliinide avamiseks või väljalülitamiseks, jõuülekande- ja jaotussüsteemide kaitsmiseks, juhtimiseks ja käitamiseks. Nad saavad teha avamise, sulgemise ja kiire automaatse taassulgemise toiminguid. Nimipinged on vahemikus 45 kV kuni 330 kV ja südamik koosneb portselanist tugipuksist, kaarekustutusseadmest, hüdraulilisest/vedrulise töömehhanismist ja intelligentsest tiheduse regulaatorist. Sõltumatu kaarekustutuskamber tekitab avamisprotsessi ajal suruõhuvoolu, et kaare tõhusalt jahutada ja voolu katkestada. Täielikult suletud gaasiringluse konstruktsioon tagab usaldusväärse töö erinevates keskkondades. Neil on lihtne struktuur, lihtne ja kiire hooldus, madal energiatarve, madal tööenergiavajadus, kõrge töökindlus, lihtne paigaldamine ja madal müratase.

Spetsifikatsioon

Tüüp	Väljas, portselanpuks
Sagedus	50Hz/60Hz
Süsteemi tööpinge	132kV
Nimipinge	145kV/220kV/330kV
Toimingute järjestus	O-0,3 s-CO-3 min-CO
Väljalülituspoolide arv	2
Sulgemispoolide arv	1
Lisakontaktide arv:	10NO, 10NC
Kustutuskeskkond	SF6
Pauside arv faasi kohta	1
Aeg, mis kulub mootoril vedru vormi laadimiseks täielikult laetud asendisse	<30Sc
Töömehhanismi tüüp	Vedru laadimine
Nimivõimsuse sageduse taluvuspinge (alla 1000 m kõrgusel)	325kV
Nimetatud välguimpulss talub pinget (alla 1000 m kõrgusel)	750kV
Töömehhanism	Ühepooluseline, kolmepooluseline
Rooma vanus Distants	31mm/kV
Nominaalne katkestusvool	31,5kA/3sek
Normaalne nimivool	3150A
Nimetatud lühise tekitav vool	80kA tipp
