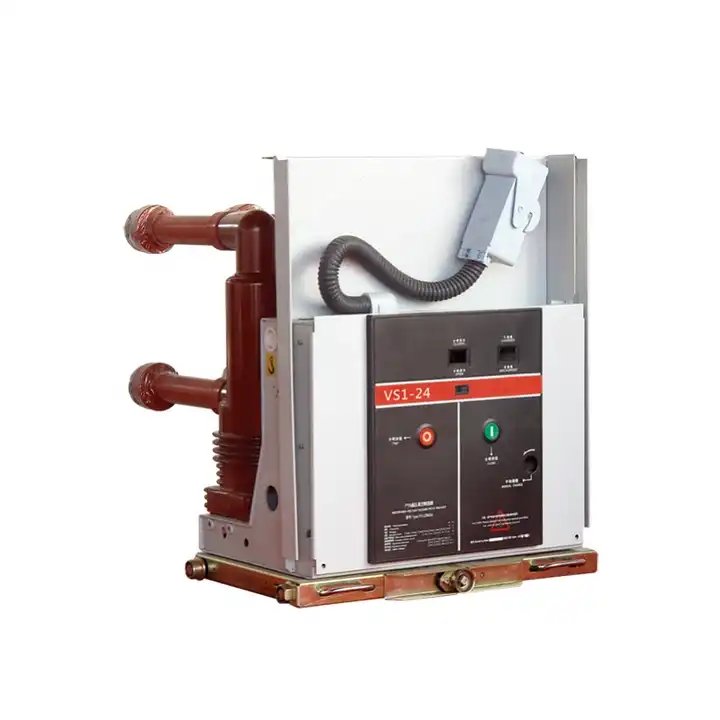

630A siseruumides HV vaakumkaitselüliti

Lugao seisab uhkelt spetsiaalse sisevaakumi kaitselülitite tootjana, pakkudes manustatud poolustega 630A siseruumides asuvat HV -vaakumkaitselüliti. Kolmefaasiliste AC 50Hz siseruumijaotussüsteemides kasutamiseks mõeldud kasutamiseks on need kaitselülitid spetsiaalselt nimiväärtuse pingeks 24 kV. Nende peamine funktsioon on kaitsta ja juhtida elektriseadmeid erinevates olukordades, sealhulgas tööstus- ja kaevandusfirmades, elektrijaamades ja alajaamades. VS1-24 kaitselülitid mängivad keskset rolli elektrisüsteemide ohutuse ja usaldusväärsuse tagamisel, katkestades vooluahela viivitamatult rikke või ebanormaalsete tingimuste korral. Valige tipptasemel lahenduste jaoks Lugao, mis määratlevad standardid siseruumides vaakumislülitites.

Saada päring

Tootekirjeldus

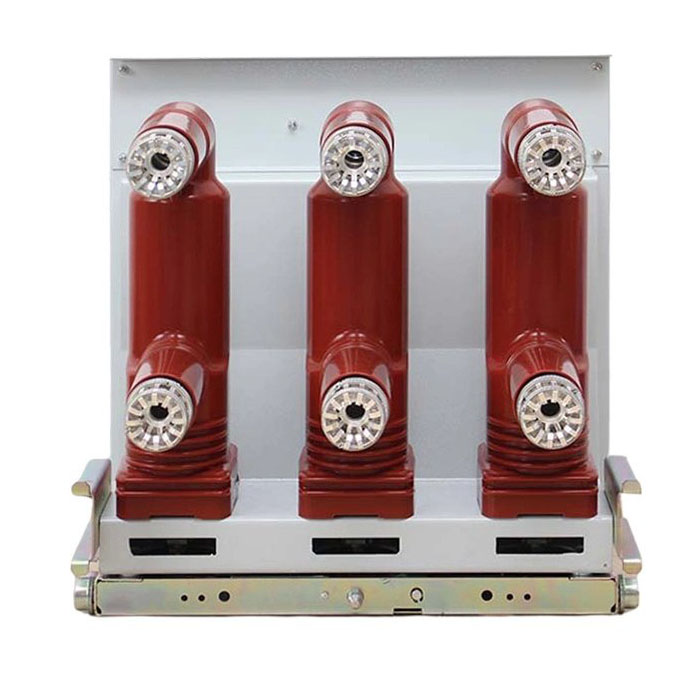

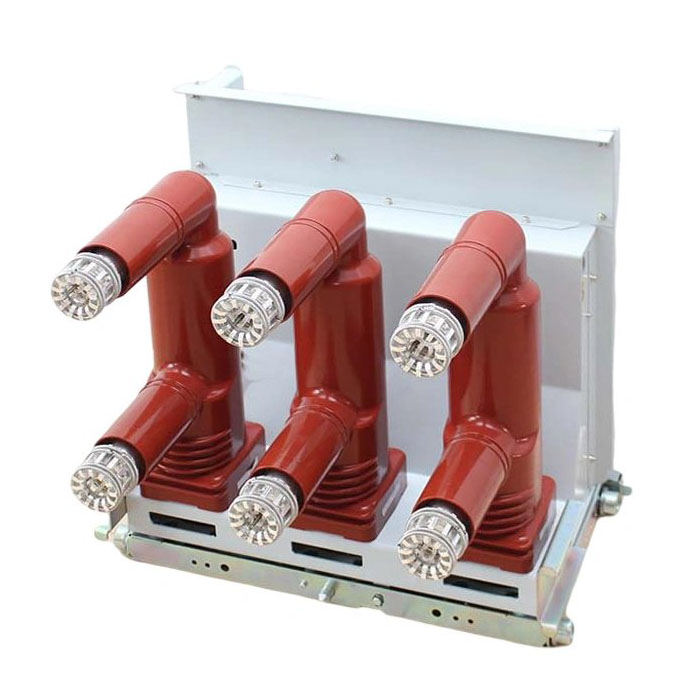

Lugao on 630a siseruumides HV vaakumkaitselüliti tarnija. VS1-24 seeria manustatud poolakatega siseruumides olevate vaakumkaitselülitite seeria kasutab peamise juhtiva vooluringi jaoks manustatud pooluse kujundust. See uuenduslik disain suurendab märkimisväärselt isolatsiooni, mehaanilist töökindlust ja purunemist, mis viib hooldusvaba tööni ning pikendatud mehaanilise ja elektrilise elueani. Vaakumkaitselüliti järgib nii riiklikke kui ka IEC standardeid, saavutades tulemuslikkuse hinnangu M-E2-C2.

See toode, mis on mõeldud ühilduvuseks SwitchGeariga nagu KYN28-24 (GZS1), sobib see toode fikseeritud paigalduseks. Vaakumkaitselüliti töötab põhimõttel, et kui liikuvad ja staatilised kontaktid avanevad töömehhanismi kaudu, moodustub nende vahel kaare. Kontaktpindade kõrge temperatuuriga lendumine genereerib magnetvälja, ajendades kaare kiiresti piki kontaktpinna tangentsiaalset suunda. Metallist aur kondenseeritakse metallsilindril (kilp) ja kaare kustub looduslikult nulli ületades, võimaldades keskmise tugevusel kiiresti taastuda.

Lisaks usaldusväärsele jõudlusele sobib VS1-24 seeria ideaalselt siseruumides tööstuses, kaevandusettevõtetes, elektrijaamades ja alajaamades. Manustatud pooluse kujundus tagab parema isolatsiooni usaldusväärsuse ja tõhusate purunemisvõimaluste. See siseruumides vaakumkaitselüliti, mis on manustatud lülitisse, pakub vastupidavat lahendust elektriseadmete kaitseks ja juhtimiseks erinevates kõrgepingekeskkondades.

630A siseruumides HV vaakumkaitselüliti töökeskkond

1. ümbritseva õhu temperatuur: ülemine piir +40 kraadi, alumine piir -40 kraadi;

2. kõrgus: ≤2000m (kui kõrgus suureneb, suurendatakse nimitud isolatsioonitaset vastavalt);

3. tuulerõhk: mitte rohkem kui 700Pa (samaväärne tuule kiirusega 34m/s);

4. maavärina intensiivsus: mitte rohkem kui 8 kraadi;

5. saastetase: ⅳ tase;

6. Maksimaalne päevane temperatuuri erinevus: mitte rohkem kui 25 kraadi;

7. Suhteline õhuniiskus: päevakeskmine ei ole üle 95%ja kuu keskmine ei ületa 90%;

8. Põletikuta kohad, plahvatusoht, keemiline korrosioon ja tugev vibratsioon.

630A siseruumides HV vaakumkaitselüliti spetsifikatsioon

Arv	Parameeter		Ühik	Väärtustama
1	Hinnatud pinge		kv	24
2	Hinnatud isolatsioonitase	Lühiajalise energiasageduse vastu peab pinge (1min)	kv	65、79
		(Interfaas, suhteline maapind, luumurd)
		Nimitempulss vastu peab pinget	kv	125、145
		(faas, faas, port)
3	Hinnatud sagedus		Hz	50
4	Hinnatud vool		A	630、1250、1600 、
				2000、2500、3150
5	Ninde lühise purunemisvool		selle	20 、 25 、 31,5
6	Lühikese aja 4-ndate hinnang peab voolu			20 、 25 、 31,5
7	Ninde lühise tegemine voolu			50 、 63 、 80
8	Hindatud tipptasemel voolu			50 、 63 、 80
9	Nominaalne tööjärjestus			O-0.3S-Co-180S-CO
10	Ninde lühise purunemise vooluajad		aeg	20
11	Niitkaabli laadimisvool		A	31.5
12	Hinnatud ühe kondensaatori panga purunemine		A	630
13	Nimik kondensaatori pank puruneb praegune		A	400
14	Mehaaniline elu		aeg	10000
15	Liikuvad ja staatilised kontaktid võimaldavad kogunenud paksust		mm	3
