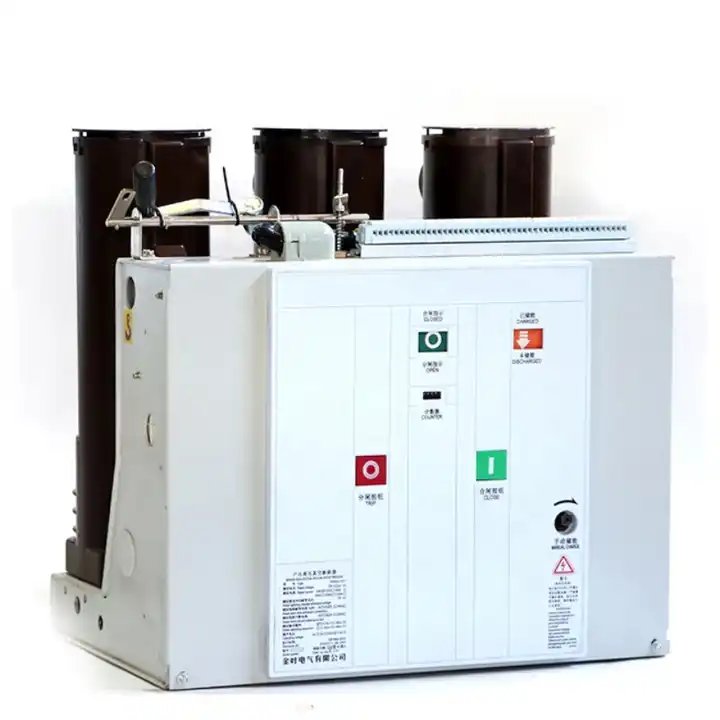

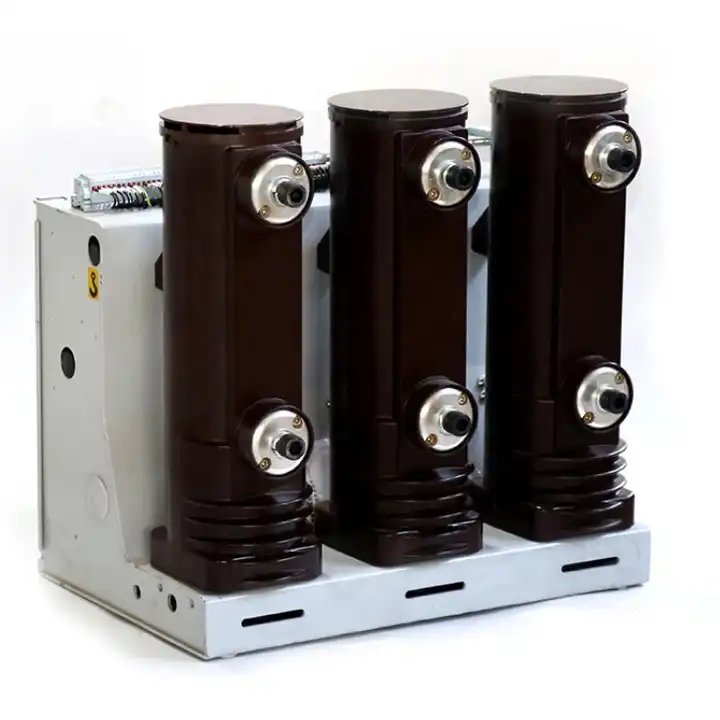

12kV siseruumides nutika paneeli tahvli vaakumi kaitselüliti

Lugao juhib uhkusega tööstust spetsiaalse sisevaakumi kaitselüliti tootjana. Meie lipulaeva toode, 12kV siseruumides asuva nutika paneeli vaakumkaitselülitaja, on spetsiaalselt loodud siseruumides kasutamiseks AC kolmefaasilises energiasüsteemides, mille sagedus on 50Hz ja mis on ette nähtud, et see on välja pandud, ja see on välja pandud, mis on välja pandud, ja see on välja pandud. System.Soose lugao tipptasemel lahenduste jaoks, mis määratlevad uuesti töökindluse ja jõudluse sisemehhanismi kaitselülitites.

Saada päring

Tootekirjeldus

Lugao on julgelt juhtiv 220KV SF6 raskeveokite kõrgepinge kaitselüliti tarnija. See vaakumkaitselüliti on spetsiaalselt koostatud rakenduste jaoks, mis nõuavad sagedasi toiminguid nimivoolu või asukohtade jaoks, mis on kalduvad mitme lühise purunemisvoolu jaoks. Tipptasemel tehnoloogia ja tugeva disainiga tagab Lugao kõrgepinge kaitselülitites tasakaalustamata töökindluse ja jõudluse. Valige murranguliste lahenduste jaoks Lugao, mis määratlevad standardid raskeveokite kõrgepinge rakendustes. Vaakumkaitselülitite ainulaadsed eelised muudavad need eriti sobivaks stsenaariumide jaoks, mis nõuavad usaldusväärseid ja sagedasi vahetusoperatsioone.

Küljele kinnitatud disainiga on VS1-12 vaakumkaitselüliti konstrueeritud vastama sisepinge sisepingerakenduste konkreetsetele nõuetele. Selle tugevad konstruktsioonid ja paremad jõudluse omadused muudavad selle usaldusväärseks valikuks 12kV töötava elektrisüsteemide kaitse ja juhtimise tagamiseks.

12kV siseruumides nutika paneeli tahvli vaakumkaitselüliti töökeskkond

Ümbritseva temperatuur: -10 ℃-+40 ℃

Suhteline õhuniiskus: päeva keskmine õhuniiskus ei tohiks üle 95%. Kuu keskmine õhuniiskus ei tohiks üle 90%.

Maavärina intensiivsus: ei ületa 8 kraadi.

Küllastunud aururõhk Päeva keskmine rõhk ei tohiks üle 2,2 kPa; Kuu keskmine rõhk ei tohiks olla enam

Kui1. kõht;

Kõrgus merepinnast: ≤1000 m (välja arvatud erinõuded)

See tuleks paigaldada kohtadesse ilma tule, plahvatuse, tõsise räpase ja

12kV siseruumides nutika paneeli tahvli vaakumi kaitselüliti omadused

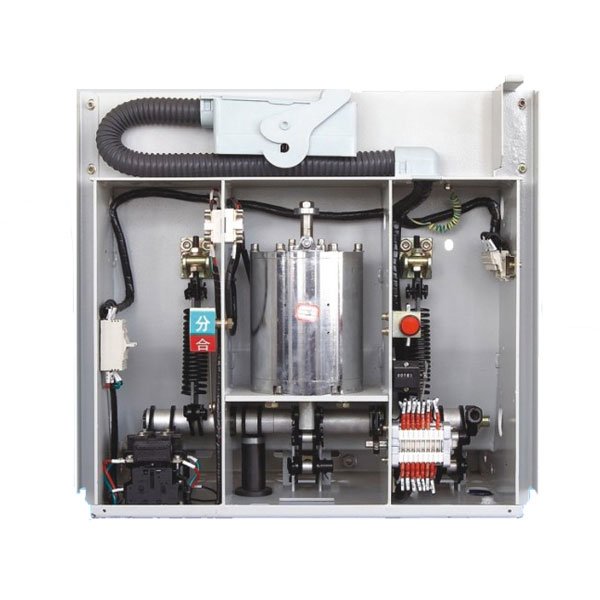

1.See VCB seeriat kasutatakse integreeritud disaini töömehhanismi ja VCB korpuse jaoks, millel on mõistlik, ilus ja kompaktne paigutus.

2. See VCB seeria kohandatud vertikaalse isolatsioonimaja mõju vastu erineva ilma tõttu võib see tõhusalt ära hoida väliste tegurite kahjustuste vastu.

3.Kahe erineva fikseeritud tüüpi paigaldusüksuse ja tagasivõtmise korral võivad vastata erinevatele lülituslehtedele erinevatele nõuetele.

12kV siseruumides nutika paneeli tahvli vaakumlüliti spetsifikatsioon

Ei.	Ese		Ühikud	Parameetrid
1	Hinnatud pinge		kv	12
2	Hinnatud vool		A	630 ~ 1250	1250	1250
3	Ninde lühise purunemisvool		selle	20	25	31.5
4	Ninde lühise sulgemisvool		selle	50	63	80
5	Hindatud tipptasemel voolu		selle	50	63	80
6	4S-i hinnatud lühiseta vastu voolu		selle	20	25	31.5
7	Hinnatud	1min võimsuse sageduse pinge	kv	42 (luumurd 48)
	isolatsioonitase	Välk -impulss talub pinget (tipp)		75 (luumurd 65)
8	Hinnatud tööjärjestus			O- 0,3S-CO-180S-CO
9	Mehhanismi elu		Ajad	10000
10	Lühise purunemisvoolu nimivoolu avaajad		Ajad	50
11	Hindatud operaatori sulgemispinge (DC)		V	AC/DC 220,110
12	Ninde operaatori avapinge (DC)		V	AC/DC 220,110
13	Kliirens avatud kontakti vahel		mm	11 ± 1
14	Üleregistreerimine (kontakteeruge vedru tihendamise kraad)		mm	3,5 ± 0,5
15	Kolm faasipunkti, sulgedes põrkeaega		MS	≤2
16	Võtke ühendust põrkeaega		MS	≤2
17	Keskmine avamiskiirus		m/s	1,1 ± 0,2
18	Keskmine sulgemiskiirus		m/s	0,6 ± 0,2
19	Avamine	Kõrgeim tööpinge	s	≤0,05
	aeg	Madalaim tööpinge		≤0,08
20	Sulgemisaeg		s	0.1
21	Dünaamiline ja staatiline kontakt võimaldas kanda kumulatiivset paksust		mm	3
