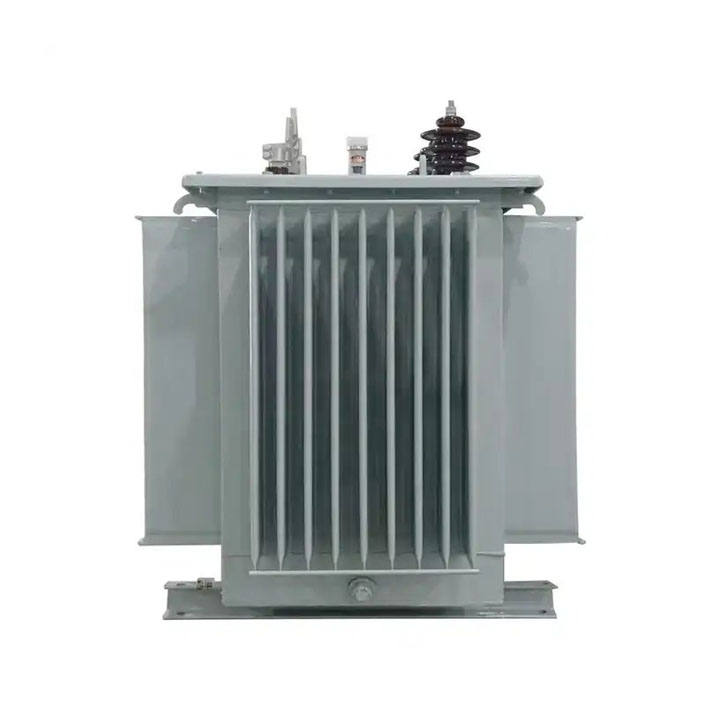

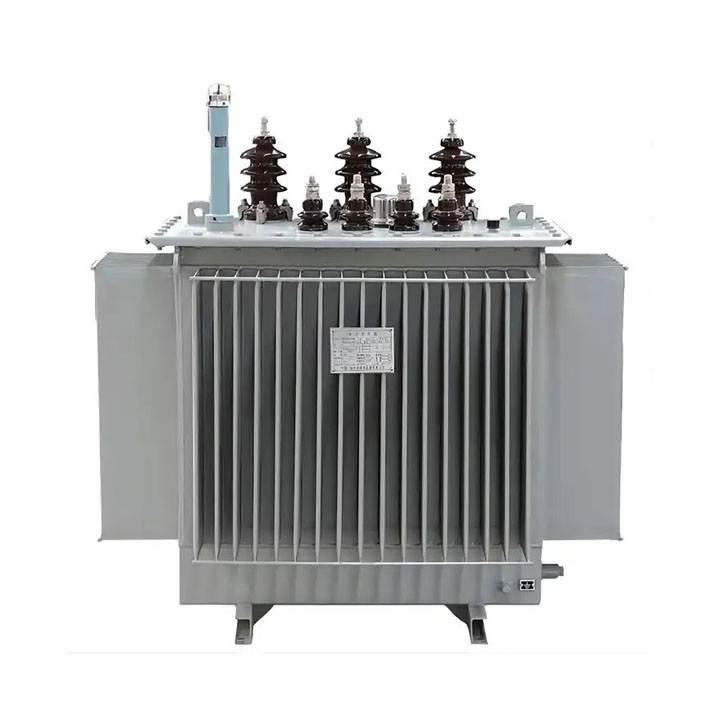

15KV täielikult suletud õliga sukeldatud jõujaotustrafo

LiuGao on professionaalne 15KV täielikult suletud õliga sukeldatud toitejaotustrafode tootja. Meie vankumatu pühendumus tipptasemele ilmneb kõrgekvaliteediliste toodete tarnimises, mis on kohandatud erinevatele nõuetele vastama. Valige Liu Gao, et saada töökindlaid lahendusi ja põhjalikke teadmisi dünaamilises energiatööstuses.

Saada päring

Tootekirjeldus

Liu Gao on 15 KV täielikult suletud õliga sukeldatud energiajaotustrafode tarnija, meie õliga sukeldatud trafod vastavad IEC standarditele. Selle südamik on valmistatud kvaliteetsest külmvaltsitud ränilehest ja on läbilõikelise struktuuriga ning selle mähis on valmistatud kvaliteetsest

hapnikuvaba vask. See kasutab gofreeritud või paisutüüpi radiaatoriõlipaaki.

Kuna see ei vaja õlikonservaatorit, väheneb õlitrafo kõrgus ja kuna trafoõli ei tõmbu õhuga kokku, pidurdub õli vananemine, pikendades seeläbi õlitrafo kasutusiga.

Seda toodet kasutatakse laialdaselt linna elektrivõrgu rekonstrueerimisel, elamurajoonis, tehases, kõrghoones, kaevandustehases, hotellis, kaubanduskeskuses, lennujaamas, raudteel, naftaväljal, sadamakail, maanteel ja muudes välitingimustes.

15KV täielikult suletud õliga sukeldatud toitejaotustrafo töökeskkond

1. Kõrgeim ümbritseva õhu temperatuur: +40 ℃

2. Madalaim ümbritseva õhu temperatuur: -25 ℃

3. Kõrgus: alla 1000 meetri

4. Kõrgeim kuu keskmine suhteline õhuniiskus: 90% (temperatuuril 20 ℃)

5. Paigalduskoht: sobib paigaldamiseks piirkondadesse, kus ei ole tule- või plahvatusohtu, märkimisväärset reostust, keemilist korrosiooni ega liigset vibratsiooni, olgu sees või väljas.

15KV täielikult suletud õliga sukeldatud jõujaotustrafo omadused

1. Õliga sukeldatud trafol on hea soojuse emissioon ja märkimisväärne ülekoormusvõime. See võib töötada ilma tuulemasinata pikema aja jooksul 130% ülekoormusega, säilitades täiskoormuse ilma kohustusliku tuulejahutuseta IP45 tingimustes.

2. Õliga sukeldatud trafo tagab täiusliku ohutuse ja tulekindluse, taludes pikaajalist põlemist 800ºC juures ilma suitsu tekitamata.

3. Suure vastupidavusega termilisele šokile saab õliga sukeldatud trafot -50ºC juures kohe laadida.

4. Õliga sukeldatud trafol on vastupidavuse suurendamiseks täielik veekindlus ja õhukindlus.

5. Tagamaks osalise tühjenemise, säilitab õlitrafo kõrge töökindluse.

6. Hea hüdrofoobsusega ja vastupidavusega leeliselisele kauterisatsioonile ja fundamentaalsele mõjule osutub õliga sukeldatud trafo töökindlaks erinevates keskkonnatingimustes.

7. Õliga sukeldatud trafo on keskkonnasõbralik, tekitab madala müra, ei tekita kahjulikke gaase ja on kergesti lagunev.

15KV täielikult suletud õliga sukeldatud toitejaotustrafo spetsifikatsioon

11kV S9-seeria jaotustrafo tehnilised andmed
Nimivõimsus	Pingegrupp (kV)		Ühendusmeetod	Kadu (kW)		Koormuseta vool	Impedantsi pinge	Kaal (kg)			(mm)			Mõõtur
											(mm)			Mõõtur
											(L)	(W)	(H)
(kVA)	HV	LV		koormuseta	Laadige	%	%	Masin	Õli	jäme	Mõõtmed			Vertikaalne	Horisontaalne
5				0.07	0.35	4	4	50	45	145	550	450	800	400	350
10				0.09	0.4	3.5		70	55	185	550	450	800	400	350
20				0.11	0.52	3		110	60	235	660	505	850	400	350
30				0.13	0,63/0,6	2.3		130	65	265	660	530	870	450	340
50				0.17	0,91/0,87	2		195	80	365	740	600	930	450	380
63				0.2	1.09/1.04	1.9		230	80	400	720	620	1000	450	380
80				0.25	1,31/1,25	1.9		260	95	460	770	640	1030	450	430
100				0.29	1,58/1,5	1.8		300	95	510	820	710	970	550	450
125	11			0.34	1,89/1,8	1.7		335	115	585	1040	680	1080	550	470
160	10.5			0.4	2,31/2,2	1.6		405	130	685	1090	670	1130	550	520
200	10	0.4	Yyn0	0.48	2,73/2,6	1.5		490	150	810	1160	760	1090	550	520
250	10	0.69	Dyn11	0.56	3,2/3,05	1.4		565	170	935	1215	775	1180	650	550
315	6			0.67	3,83/3,65	1.4		655	200	1095	1345	890	1205	650	550
400	6.3			0.8	4,52/4,3	1.3		840	250	1385	1450	935	1240	650	550
500				0.96	5,41/5,15	1.2		935	235	1505	1515	970	1280	750	600
630				1.2	6.2	1.1	4.5	1100	330	1830	1595	1040	1315	850	660
800				1.4	7.5	1		1360	370	2225	1765	1170	1350	850	660
1000				1.7	10.3	1		1455	475	2555	1855	1255	1490	850	660
1250				1.95	12	0.9		1715	545	3140	1885	1270	1590	850	660
1600				2.4	14.5	0.8		2095	630	3680	1950	1620	2020	850	700
2000				2.8	19.8	0.8		2340	715	4190	2060	1740	2050	820	820
2500				3.3	23	0.7		2920	830	5100	2250	1800	2100	1070	1070
