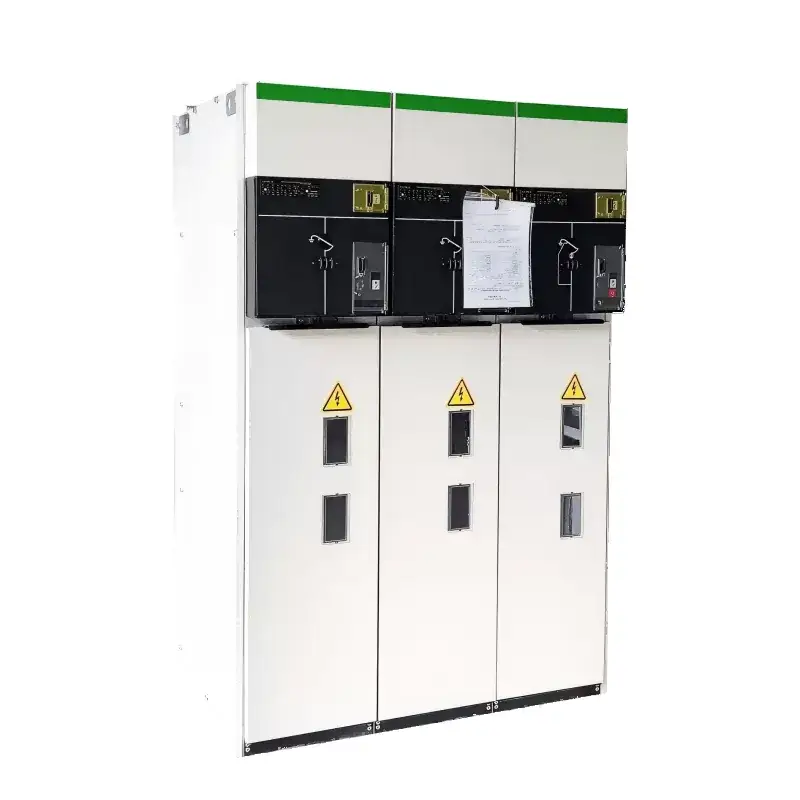

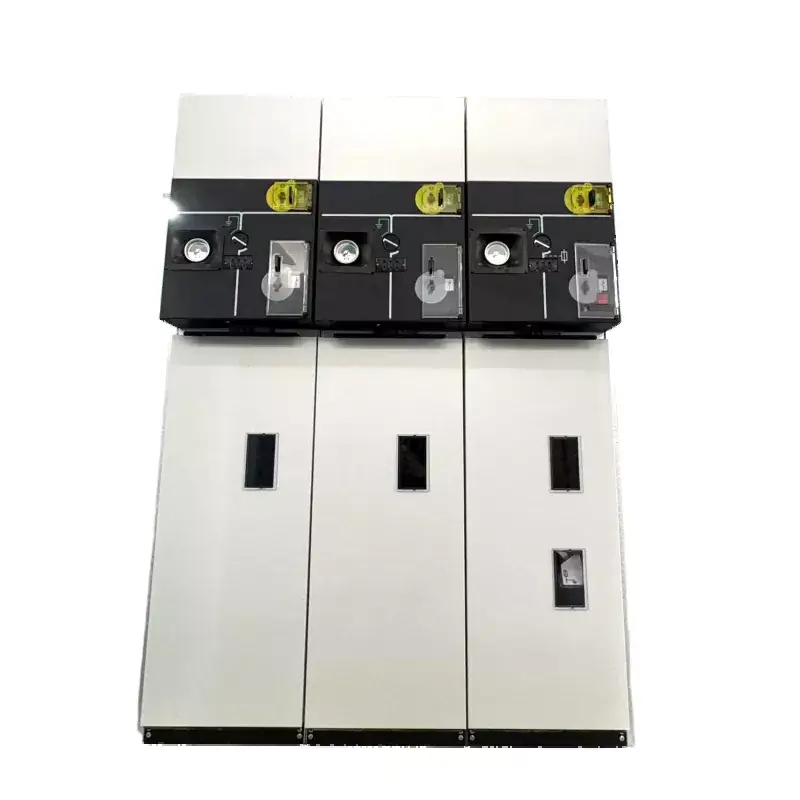

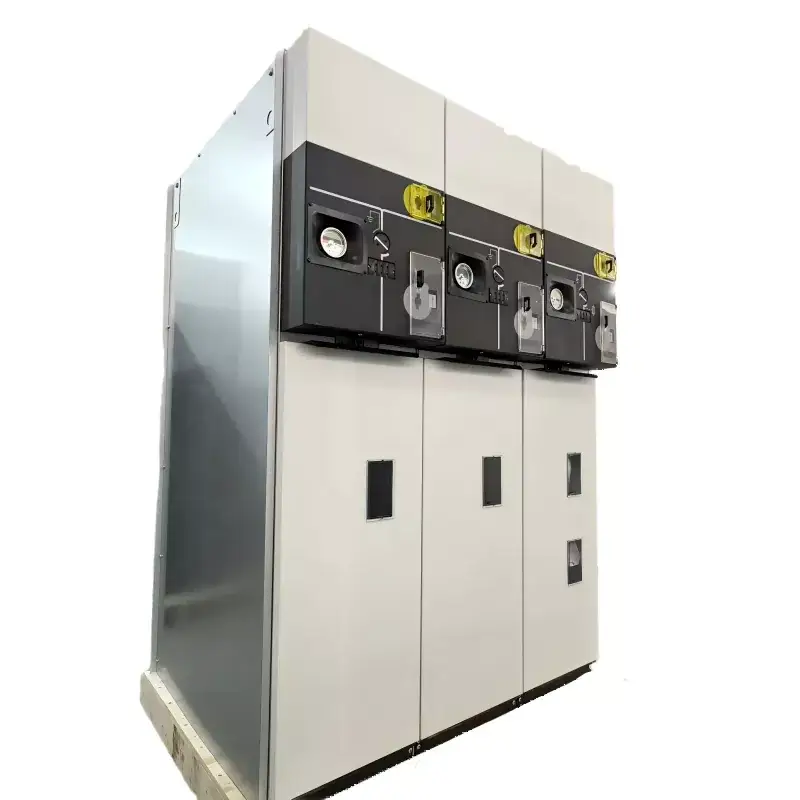

SM6 SF6 Gaasisolatsiooniga kompaktne RMU metallist suletud lülitusseade

LGSM6 SF6 gaasiisolatsiooniga kompaktne RMU metallist suletud lülitusseade kasutab isolatsioonivahendina SF6 gaasi, pakkudes selliseid eeliseid nagu kompaktne struktuur, hooldusvaba töö ja kõrge töökindlus. Lugaol on arenenud teadus- ja arendustehnoloogia ning täielikult automatiseeritud tootmisliinid, mis tagavad toote kõrge kvaliteedi. LGSM6 on eksporditud Kagu-Aasiasse, Euroopasse ja teistesse piirkondadesse, aastane müük ületab 5000 ühikut. Kiire kohaletoimetamise toetamiseks hoitakse piisavalt laoseisu.

Saada päring

Tootekirjeldus

SM6 SF6 gaasiisolatsiooniga kompaktne RMU metallist suletud jaotusseade on see jaotusseade, teate, kompaktne RMU, mis on isoleeritud SF6 gaasiga ja metalliga. See on omamoodi uuem tüüp, mis kasutab lülitamise põhiosana SF6 koormuslülitit. Sees on see SF6 gaasiga täidetud roostevabast terasest karbis kinni olulised asjad, nagu kaitselüliti, koormuslüliti ja lahklüliti. See seadistus muudab selle töökindlaks ja hoiab inimesi ohutuna, lisaks ei vaja see üldse hooldust. See on selle üks paremaid osi. Sellega saate valida laiendatavad siinid, mis võimaldab teil asju kombineerida nii, nagu soovite, et saavutada täielik modulaarsus. Need siinid laienevad, kuid jäävad turvaliselt isoleerituks ja varjestatud. Need on väikese suurusega, töötavad paindlikult, neil on hea blokeering, nii et miski ei lähe valesti, ja nende paigaldamine on üsna lihtne. Üldiselt aitab see säästa palju ruumi sellistes kohtades nagu jaotusruumid või trafoalajaamad. See sobib erinevatele olukordadele ja sellele, mida kasutajad vajavad.

Peamised tehnilised parameetrid

Ei.	Üksus		Üksus	Parameetrid
1	Nimipinge		kV	12	24	36	40.5
2	Nimetatud vool		A	630/1250
3	Nimisagedus		Hz	50/60
4	1-minutiline toitesageduse taluvuspinge	Koguväärtus	kV	42	55	80	95
		Murdepunkt		48	65	95	110
5	Pikseimpulsi vastupidavuspinge	Koguväärtus	kV	75	125/150	170	95
		Murdepunkt		85	150/160	185	215
6	Nimetatud lühiajaline vastupidavusvool	Põhiahel	kA	25/2s
		Maandusahel		25/2s
7	Nimetatud tippvastupidavusvool		kA	63			50
8	Nimetatud ülekandevool		A	1300-1700
9	Nimikoormus Sulgemise katkestusvool		A	630
10	Kaabli nimiväärtus, laadimise katkestusvool		A	50/10
11	Koormamata trafo katkestusvool		A	20
12	Kaabli laadimise maandusviga katkestusvool		A	100			80
13	Nimetatud lühise katkestusvool		kA	20
14	Nimetatud lühise sulgemisvool		kA	63			50
15	Kaitseklass			IP3X
16	Laadimislüliti eluiga		Aeg	5000
17	Maanduslüliti eluiga		Aeg	5000

Tüüpiline skeem:

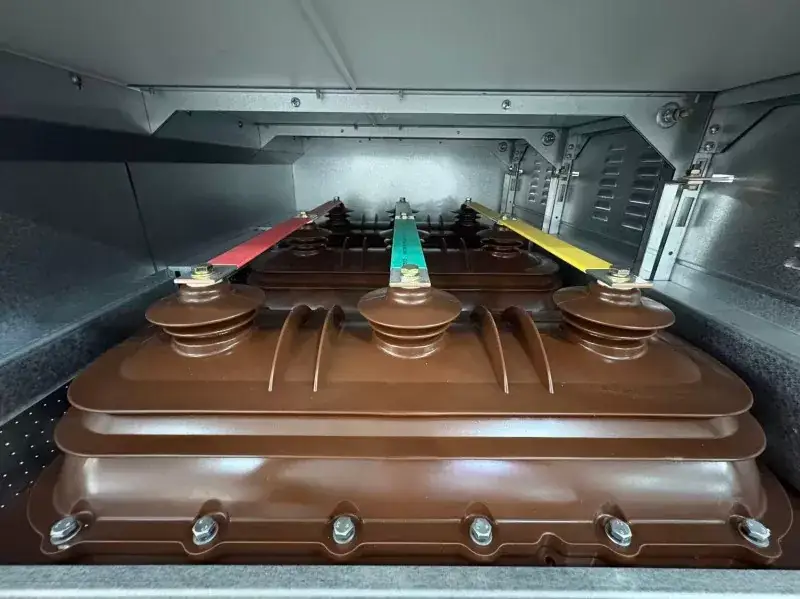

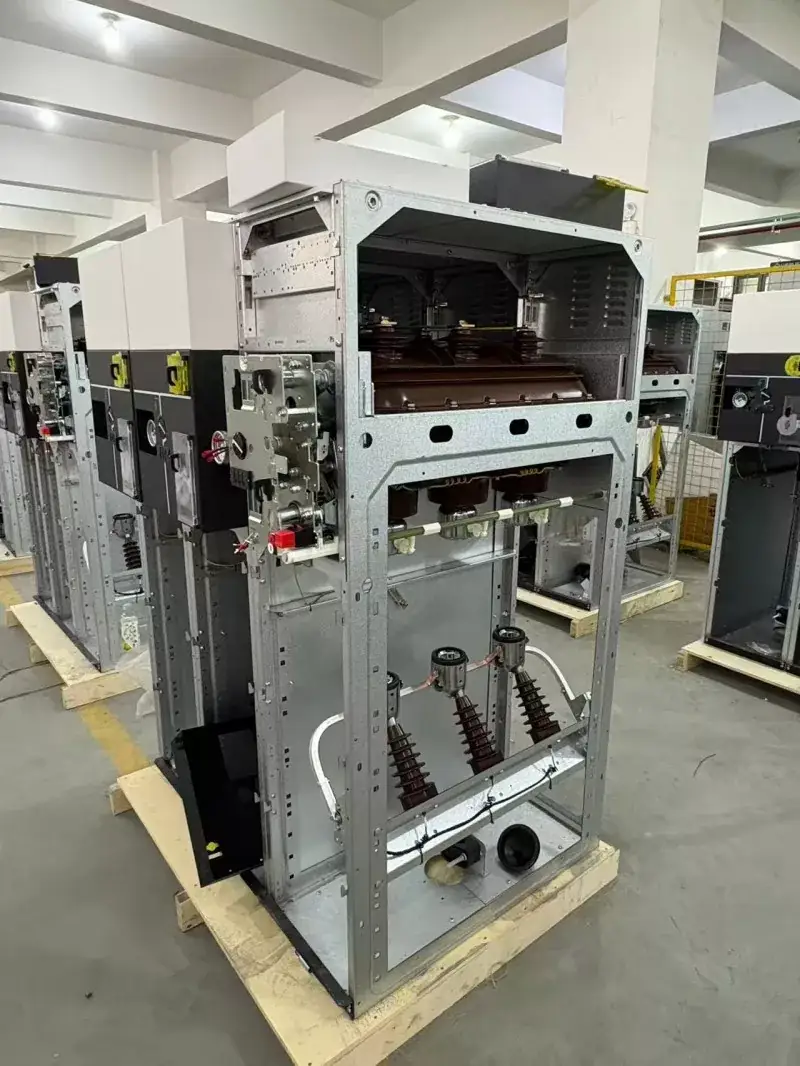

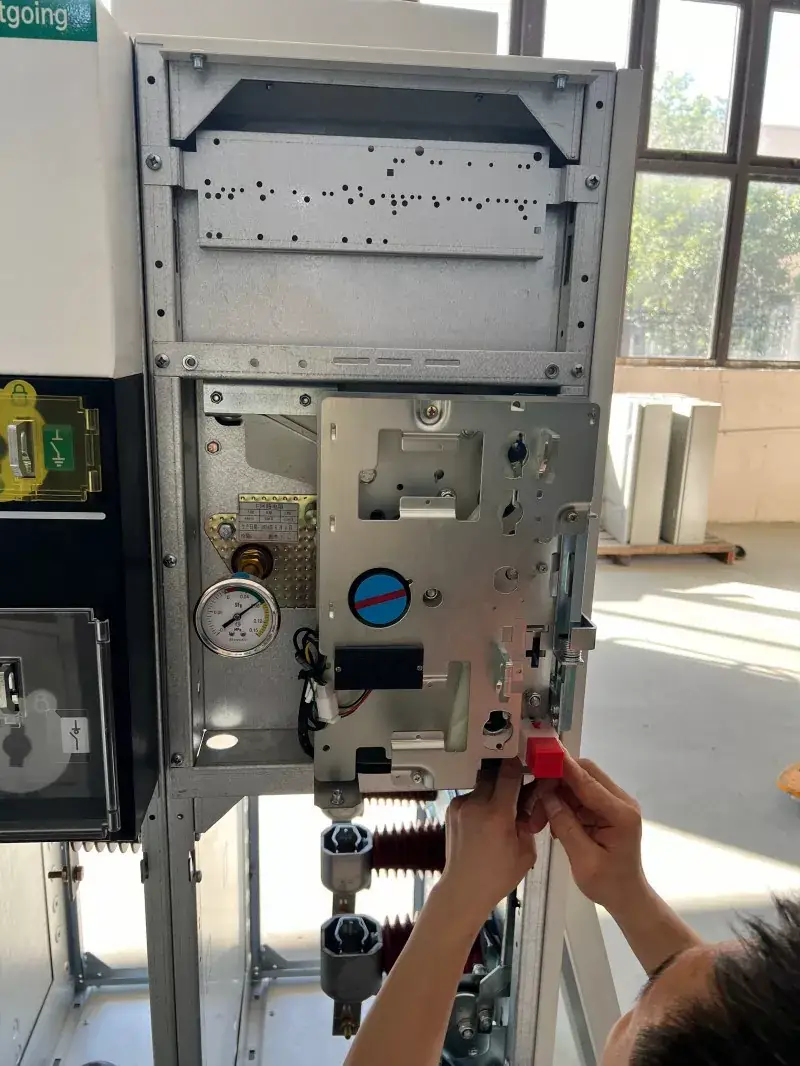

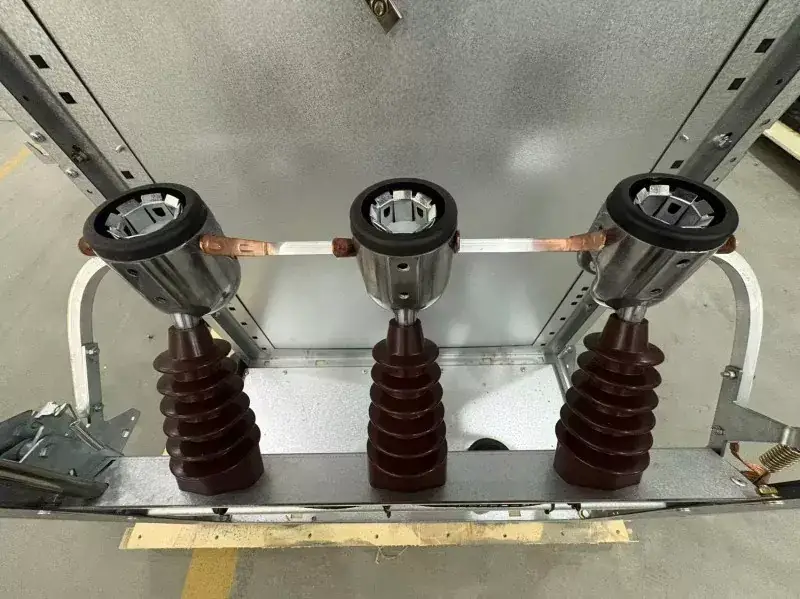

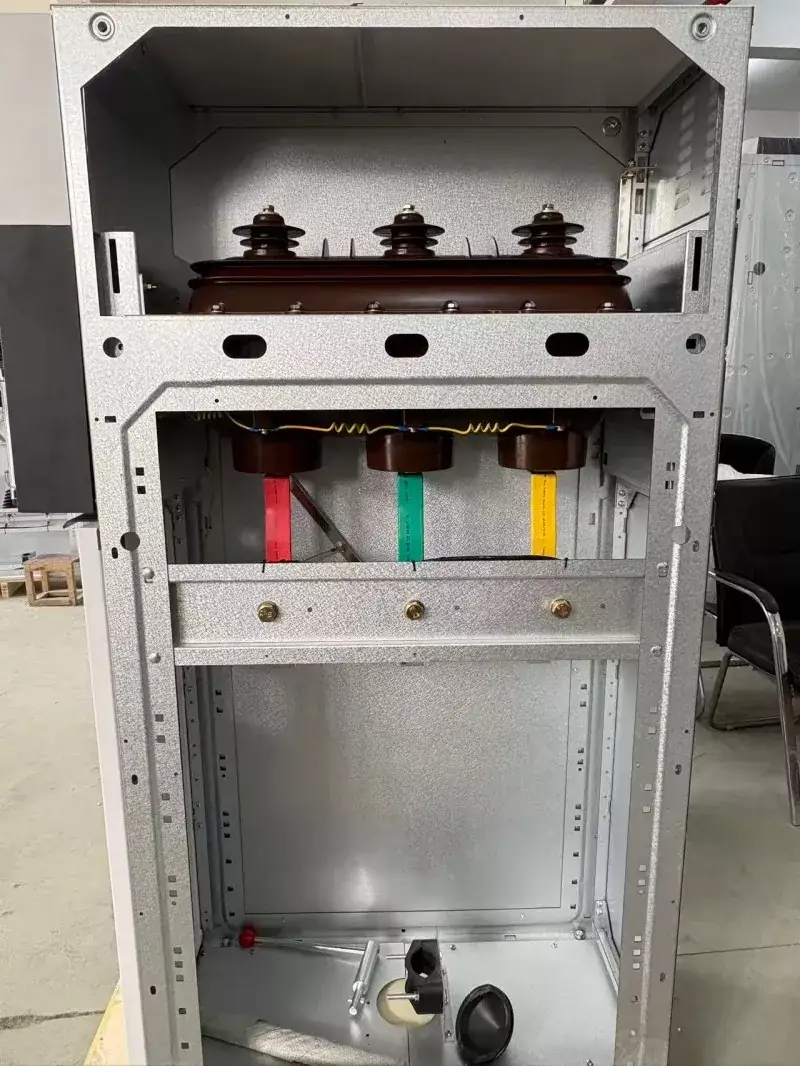

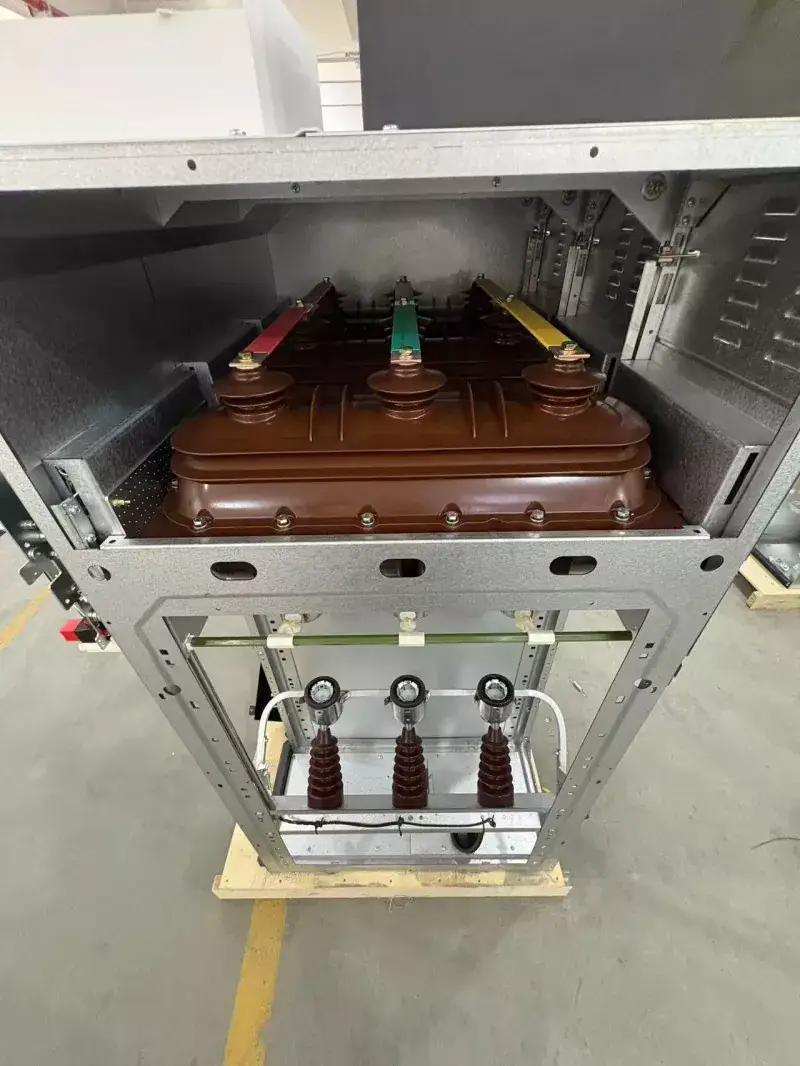

Tehase pildistamine:

Miks valida LGSM6 RMU?

1. Täielikult suletud disain: SM6 SF6 gaasiisolatsiooniga kompaktse RMU metallist suletud lülitusseadme gaasikamber on laserkeevitatud, et tagada usaldusväärne tihendus. Kasutades ära SF6 gaasi suurepäraseid isolatsiooni- ja kaarekustutusomadusi, lüheneb faaside ja faaside ning faasi ja maa isolatsiooni kaugus oluliselt ning madal gaasirõhk muudab selle temperatuurimuutustele tundetuks.

2. Kolme asendi lüliti disain: see laadimis-/lahutuslüliti ühendab endas kolm asendit: suletud, avatud ja maandatud. Pöörleva liikuva kontakti disain tagab lihtsa ja intuitiivse kasutamise ning katkestuspunkti nähtavus on selgelt nähtav läbi vaatlusakna, mis vastab hoolduse ohutusnõuetele. Põhjalik mehaaniline blokeering kolme positsiooni vahel välistab väärkasutamise võimaluse.

3. Suur modulaarsus ja laiendatavus: mooduleid saab suvaliselt kombineerida ja laiendada tahke isolatsiooniga siinide või spetsiaalsete pistikute kaudu, mis sobivad nii lihtsate terminaliliinide kui ka keeruliste ringvõrgu toitesüsteemide jaoks. Kõikidel seadmetel on ka reserveeritud liidesed elektriliseks tööks ja automatiseerimiseks.

4. Ülikõrge kaitseaste: kogu korpuse korpus saavutab IP3X või IP4X kaitseastme. See on varustatud tervikliku mehaanilise blokeerimisseadmega, mis tagab personali ja seadmete ohutuse. Kapp on varustatud rõhu vähendamise kanaliga, et rõhku sihipäraselt vabastada.

Korduma kippuvad küsimused

•Kas seda tüüpi SM6 SF6 gaasiisolatsiooniga kompaktsed RMU metallist suletud jaotusseadmed vajavad regulaarset hooldust?

Ei. Kuna kõik pinge all olevad osad on suletud roostevabast terasest kambrisse, mis on täidetud SF6 gaasiga, on need välistest saasteainetest, niiskusest ja oksüdatsioonist täielikult isoleeritud. Rutiinne töö nõuab ainult juhtpuldi mehaaniliste liikumiste ja instrumendi näitude kontrollimist.

•Kas kaabliühenduste jaoks on piisavalt ruumi? Kas paigaldamine on lihtne?

Lugao on optimeerinud kaabliruumi paigutust, pakkudes piisavalt ruumi kaabliühenduste jaoks, hõlbustades kaabliotste valmistamist ja maandusjuhtmete paigaldamist.

•Kui pikk on toote eluiga?

Tavalistes töötingimustes on toote kavandatud kasutusiga üldjuhul kuni 30 aastat. Roostevabast terasest gaasikastidel on tugev korrosioonikindlus ja pealüliti (nt koormuslüliti) mehaaniline eluiga võib tavaliselt ulatuda üle 5000 tsükli.

• Kas teie ettevõttel on varusid? Mis on tarneaeg?

Tavalised tellimused saab tarnida umbes 15 tööpäeva jooksul. Spetsiaalsed kohandatud lahendused (nt suur vool, mittestandardne pinge) nõuavad üldjuhul 15-30 päeva.
