Kuidas tagavad kõrgepingekaitselülitid alajaamades töötajate ohutuse?

Kujutage ette, et seisate moodsa elektrialajaama sumisevas südames. Õhk on potentsiaalsest energiast paks – megavatti võimsust voolab läbi massiivsete trafode, mis on valmis linna valgustama. Siin töötavate inseneride ja tehnikute jaoks ei ole suurim hirm elektrikatkestus; see on selle energia katastroofiline vabanemine kaarevälgu kujul. Sellises suure panusega keskkonnas onKõrgepinge kaitselüliti ei ole lihtsalt lülitusseade; see on ülim ihukaitsja. See jääb elektri jõu ja võrku hooldava personali ohutuse vahele. Kuidas aga täpselt see inseneritöö oma elupäästvat ülesannet täidab?

Vastus peitub sekundi murdosa füüsika, tugevate mehaaniliste blokeeringute ja tõrkekindlate juhtimissüsteemide kombinatsioonis. AKõrgepinge kaitselülitiei taga personali turvalisust mitte passiivse barjäärina, vaid aktiivse eestkostjana, kes ennustab, isoleerib ja neutraliseerib ohud enne, kui need jõuavad inimesteni. Erinevalt tavalisest lülitist töötab see kõrgsurve kaarekustutusgaasi (nagu SF6) või õli vaakumis, mis on võimeline plasmakaare kustutama millisekunditega. Tõeline ohutuse mõõt on aga disainifilosoofias, mis seab esikohale inimeste kaitse igal tasandil – alates pinge all olevate osade füüsilisest eraldamisest kuni juhtahelate loogilise isoleerimiseni. Meie tehas aadressilLugao on kulutanud aastakümneid nende ohutushierarhiate täiustamisele, tagades, et igaKõrgepinge kaitselülitime toodame on turvabastion meestele ja naistele, kes töötavad elektrijaotuse eesliinil.

Sisukord

• 1. Kaitse anatoomia: mis teeb kaitselülitist eestkostja?
• 2. Arreteerimise füüsika: kuidas tõrke katkestus kõrvaldab kaarevälgu ohu?
• 3. Ohutuse hierarhia: miks füüsilised ja elektrilised blokeeringud ei ole läbiräägitavad
• 4. Ohutuskonfiguratsioonid: kuidas erinevad lülitusseadmete paigutused mõjutavad personaliriski
• Korduma kippuvad küsimused (KKK)
• Järeldus: Ohutusalane partnerlus Lugao Power Co., Ltd.

Kaitse anatoomia: mis teeb kaitselülitist eestkostja?

Et mõista, kuidas aKõrgepinge kaitselülitikaitseb elusid, peame selle anatoomiat lahkama. See ei ole üks seade, vaid süsteemide süsteem, mille iga kiht lisab kriitilise barjääri elektrikatastroofi vastu. Mõelge sellele kui keskaegsele rüütlirüüle: välimine kest tõrjub esimese löögi kõrvale, ketipost neelab põrutuse ja polsterdatud aluskiht tagab, et kandja jääb löögist ellu. Kõrgepinge kontekstis on need kihid füüsiline isolatsioon, aktiivne kaarekustutus ja tõrkekindel juhtimisloogika. Meie tehas kujundab igaKõrgepinge kaitselülitinende kontsentriliste kaitserõngastega, tagades, et isegi kui üks süsteem kõigub, hoiavad teised liini.

Käime läbi tüüpilise pingestatud paagi SF6 kihtideKõrgepinge kaitselülitimeie rajatisest:

1. kiht: ümbrik ja isolatsioonikeskkond

Esimene turvakiht on füüsiline korpus. Kõik pinge all olevad komponendid – kontaktid, kaarekanalid ja ühenduspunktid – on suletud maandatud metallümbrisesse. Kaasaegsetes SF6 kaitselülitites on see ümbris täidetud väävelheksafluoriidi (SF6) gaasiga, mille dielektriline tugevus on õhust palju parem. See tähendab, et kaitselüliti kõrval seisev inimene on gaasi tugevate dielektriliste omaduste ja paagi tugeva seina tõttu juba isoleeritud sees olevast surmavast potentsiaalist. Kui ilmneb rike, on paak konstrueeritud nii, et see talub siserõhku ilma purunemiseta, vältides kuuma gaasi ja prahi väljapoole väljutamist. See isoleeritus on esimene, sageli tähelepanuta jäetud personaliohutuse kiht.

2. kiht: katkestaja – "hooldaja süda"

Kui ilmneb rike, hakkab kaitselüliti katkestusseade tööle. Millisekundite jooksul eraldub liikuv kontakt fikseeritud kontaktist. Ainuüksi see tegevus tekitaks aga ohtliku kaare. Katkestusseade sisaldab puffersilindrit, mis surub mehaaniliselt SF6 gaasi kokku ja suunab suure kiirusega joa läbi kaaretsooni. See juga jahutab kaare ja pühib minema ioniseeritud osakesed, sundides voolu nulli ja peatades elektrivoolu. Selle toimingu suur kiirus (sageli vähem kui 50 millisekundit) piirab tõrke kestust ja minimeerib vabanevat soojusenergiat, mis on kaare välguohu peamine allikas. Jaamatöötaja jaoks tähendab see, et potentsiaalne katastroofiline rike kustub enne, kui selle energia jõuab tasemeni, mis seab ohtu elud. Meie tehase omaKõrgepinge kaitselülitiseeriaid on testitud taluma lühisvoolu kuni 63 kA, tagades isegi kõige raskemate võrgusündmuste ohutu juhtimise.

3. kiht: juhtimis- ja blokeerimissüsteem

Lisaks kaare füüsilisele kustutamisele onKõrgepinge kaitselülitipeab tagama, et seda ei saaks käitada viisil, mis ohustab töötajaid. See saavutatakse keeruka mehaanilise ja elektrilise blokeerimissüsteemi abil. Näiteks on sulgemismehhanism sageli lukustatud, kui kaitselüliti on "test" asendis või kui maanduslüliti ei ole sisse lülitatud. Meie konstruktsioonides on kaasatud "võtmeblokeering", kus mehaanilise ploki vabastamiseks tuleb võtit pöörata, tagades, et operaator kinnitab füüsiliselt ohutu oleku enne kaitselüliti oleku muutmist. See juhtimisloogika kiht on inimese ja masina liides, mis hoiab ära juhusliku pingestamise, mis on alajaamade töövigastuste peamine põhjus.

Arreteerimise füüsika: kuidas tõrke katkestus kõrvaldab kaarevälgu ohu?

Mõiste "kaarevälk" on alajaama suurimate ohtude sünonüüm. See on teatud tüüpi elektriplahvatus, mis tuleneb madala takistusega ühendusest maandusega või mõne muu faasiga. Saadud valgus-, heli- ja soojusenergia võivad olla koheselt surmavad. Esmane mehhanism, mille abil aKõrgepinge kaitselülitikaitseb personali, peatades selle kaare selle tekkimise alguses. Selleks peab kaitselüliti ületama elektri põhifüüsika - täpsemalt asjaolu, et kaar loob ioniseeritud gaasi kõrge juhtivuse tee, mis jätkab voolu kandmist.

Siin on samm-sammult füüsiline jada, mis toimub meie seesKõrgepinge kaitselülitikui tuvastatakse rike:

• Tuvastamine ja signaal:Kaitsereleed (ei ole kaitselüliti osa, vaid sellega ühendatud) tunnevad üleliigset voolu ja saadavad väljalülitussignaali kaitselüliti töömehhanismile.
• Kontaktide eraldamine (T0):Töömehhanism (vedru, hüdrauliline või pneumaatiline) sunnib liikuva kontakti fikseeritud kontaktist eemale. Kontaktide osana tekib nende vahele elektrikaar. See kaar on sisuliselt lühis läbi isoleergaasi, kuid temperatuuriga üle 20 000 K.
• Puhuri tegevus (T0 kuni T2):Samaaegselt kontakti liikumisega surub katkestaja sees olev kolb SF6 gaasi kokku, tõstes selle rõhu nimiväärtuselt 5 baari üle 15 baari. See surugaas surutakse seejärel läbi düüsi ülehelikiirusel kaaretsooni.
• Kaare väljasuremine praegusel nullil (T3):Suure kiirusega gaasivool eemaldab kaarelt soojuse ja puhub ioniseeritud osakesed minema. Loodusliku vahelduvvoolu (AC) lainekuju läbib nullpunkti. Täpselt sel hetkel peatab vähendatud ionisatsiooni ja jahutusgaasi kombinatsioon kaare uuesti süttimise. Vool on püsivalt katkenud.
• Dielektriline taastamine:Pärast katkestust täidetakse kontaktivahe värske ioniseerimata SF6 gaasiga, mis taastab kiiresti oma dielektrilise tugevuse, tagades, et kaitselüliti suudab süsteemi pingele vastu pidada ilma uuesti kokku puutumata.

Kogu see jada toimub 30–60 millisekundi jooksul. Hooldust tegeva tehniku ​​jaoks ei ole kaarevälgatuse oht lihtsalt minimeeritud; see on tõhusalt kõrvaldatud, kuna rikkeenergia hajub suletud katkestuskambris, mitte jaotla vabas õhus. Meie tehas on selle protsessi kohta läbi viinud ulatusliku kiire kaameraanalüüsi, mis võimaldab meil täpsustada düüside geomeetriat ja puhvrite ajastust.Kõrgepinge kaitselülitivõimalikult kiirete puhastusaegade saavutamiseks. See kiirus on ohutus. See on erinevus lühikese vea ja katastroofi vahel.

Lisaks aitab töömehhanismi disain ise kaasa ohutusele. Meie tehas kasutab "tripivaba" mehhanismi, mis tähendab, et isegi kui sulgemiskäsku tõrke ajal hoitakse, läheb kaitselüliti üle ja avaneb. See tõrkeohutus tagab, et töötajad ei puutu kunagi kokku rikke korral uuesti pingestamise katsega, mis on vanemate süsteemide puhul tavaline oht.

Ohutuse hierarhia: miks füüsilised ja elektrilised blokeeringud ei ole läbiräägitavad

Turvalisuse tagamisel onKõrgepinge kaitselülitiseda juhib range hierarhia: kõigepealt ennetamine, seejärel kaitse ja lõpuks leevendamine. Kaitselüliti korpusesse ja juhtimissüsteemi sisseehitatud füüsilised ja elektrilised blokeeringud on selle hierarhia kehastus. Need blokeeringud ei ole valikulised lisandmoodulid; need on seadme ohutuks tööks hädavajalikud. Need on loodud teatud toimingute jada jõustamiseks, tagades, et ükski inimlik viga ei saa viia elava töökeskkonnani. See filosoofia on meie tehase projekteerimisprotsessis sügavalt juurdunud, kuna usume, et kõige turvalisem süsteem on see, mis väldib oma olemuselt vigu.

Uurime võtmete blokeerimismehhanisme, mis kaitsevad töötajaid tavaliste alajaamaülesannete ajal:

1. Asendipõhised blokeeringud (mehaanilised):Need on füüsilised plokid, mis takistavad töötamist kaitselüliti (väljatõmbelülitusseadmes) või maanduslüliti asendi alusel. Näiteks ei saa kaitselülitit sulgeda, kui maanduslüliti on "suletud" asendis. See saavutatakse nuki ja lukustustihvti paigutusega. MeieKõrgepinge kaitselülitikapid, kasutame positiivset mehaanilist sidet, mitte ainult elektrilist signaali, et tagada selle blokeeringu absoluutne toimimine. See hoiab ära ülimalt ohtliku stsenaariumi, milleks on kaitselüliti sulgemine maandatud liinile.

2. Võtmete blokeerimine (programmiline):See süsteem kasutab mitmeid lukke ja võtmeid. Ühe võtme saab eemaldada ainult siis, kui kaitselüliti on kindlas olekus (nt avatud ja isoleeritud). Seda võtit kasutatakse seejärel maanduslüliti lukust vabastamiseks ja nii edasi. See sunnib järgima ranget protseduuri. Näiteks toitekaabli hooldustööde tegemiseks peab operaator: (a) kaitselüliti avama, (b) kaitselüliti isoleerima (riivitama), (c) sulgema maanduslüliti. Iga samm nõuab ainulaadset võtit ja järjestus on eelnevalt määratletud. Meie tehas pakub kohandatud võtmega blokeerimisskeeme, mis on kohandatud iga alajaama konkreetsele siini- ja toitekonfiguratsioonile, tagades, et "ohutu olek" kontrollitakse alati enne juurdepääsu andmist.

3. Elektrilised blokeeringud (loogikapõhised):Need on järelevalvekontrollid, mis takistavad kaitselüliti sulgemist või avanemist kehtetutel tingimustel. Näiteks kaitserelee "ploki sulgemise" signaal takistab sulgemismähise pingestamist. Veelgi olulisem on see, et me kasutame "pumpamisvastast" loogikat, mis takistab kaitselüliti korduvat sulgumist ja avanemist, kui sulgemiskäsk jääb alles pärast riket. See hoiab ära kaitselüliti kahjustamise ja võimaliku katastroofilise rikke rikke kõrvaldamise ajal, mis ohustaks läheduses olevaid inimesi. Meie kaasaegsesKõrgepinge kaitselülitimudelite puhul on need loogikafunktsioonid integreeritud nutikasse enesediagnostikavõimalustega juhtimismoodulisse, vähendades juhtmestiku vigade ohtu.

Miks see pole läbiräägitav? Mõelge olukorrale, kus operaator peab vooluringi testima. Ilma nende blokeeringuteta võib lihtne sidehäire põhjustada kaitselüliti sulgemise ajal, mil maandusklamber on liini külge kinnitatud. Sellest tulenev plahvatus oleks saatuslik. Meie tehas aadressilLugao Power Co., Ltd.käsitleb blokeeringuid peamise, mitte sekundaarse turvafunktsioonina. Testime neid blokeeringuid põhjalikult simuleeritud rikketingimustes, tagades, et need ei tööta ohutus olekus.

Ohutuskonfiguratsioonid: kuidas erinevad lülitusseadmete paigutused mõjutavad personaliriski

Tee aKõrgepinge kaitselülition integreeritud alajaama jaotusseadmesse, mõjutab oluliselt opereeriva personali ohutust. Domineerivad kaks peamist konfiguratsiooni: õhuisolatsiooniga lülitusseade (AIS) ja gaasiisolatsiooniga lülitusseade (GIS). Igaühel neist on erinevad riskid ja ohutuseelised. Õige paigutuse valimine on strateegiline ohutusotsus. Meie tehas pakub iga konfiguratsiooni jaoks üksikasjalikke riskianalüüse, aidates kommunaalteenustel tasakaalustada ruumipiiranguid personali ohutusega.

Võrdleme neid konfiguratsioone peamiste ohutusparameetrite põhjal:

Nagu tabelist nähtub, pakub GIS-tehnoloogia märkimisväärset hüpet edasi personaliohutuses. KapseldadesKõrgepinge kaitselülitija kõik muud komponendid metallkorpuses, mis on täidetud SF6-ga, välistab GIS praktiliselt välise kaarevälgatuse ohu. Süsteem on rõhu all, nii et isegi rikke korral suletakse plahvatus ja rõhk hajutatakse rõhualanduskanalite kaudu, mis on kavandatud juhtima mis tahes väljavoolu töötajatest eemale. Seevastu AIS-i kaitselülitid on paigaldatud avatud konstruktsioonidele ning kuigi need sisaldavad maandust ja blokeeringuid, võib rike siiski tekitada vägivaldse ja ohtliku kaarevälgu, mis levib jaotlasse.

Kuid GIS ei ole ilma oma ohutuskaalutlusteta. SF6 gaas on tihe ja võib suletud ruumides hapnikku välja tõrjuda ning tõsise sisemise rikke korral võivad tekkida mürgised lagunemissaadused. MeieKõrgepinge kaitselülitiGIS-seadmed sisaldavad gaasi jälgimissüsteeme (tihedus ja niiskus) ning on varustatud rõhualandusavade ja väljalaskefiltritega, et neid kõrvalsaadusi ohutult käsitleda. Samuti kujundame oma GIS-i sektsioonid tagamaks, et rutiinset juurdepääsu gaasiproovide võtmiseks või komponentide kontrollimiseks saab teha ohutult sobivate isikukaitsevahenditega (PPE). Meie tehas pakub põhjalikku koolituspaketti GIS-i kasutamise spetsiifiliste ohutusprotokollide kohta, rõhutades, et kuigi tehnoloogia tagab suurepärase kaitse, nõuab see hooldusel distsiplineeritud lähenemist.

Lõppkokkuvõttes olenemata sellest, kas utiliit valib AIS-i või GIS-i,Kõrgepinge kaitselülition keskne turvakomponent. Meie tehas tagab, et sõltumata lülitusseadmete paigutusest on meie tarnitav kaitselüliti varustatud kõrgeima taseme blokeeringutega, kaarekustutusvõimega ja diagnostilise luureandmetega, et kaitsta elektrivõrku hooldavaid inimesi.

Korduma kippuvad küsimused (KKK)

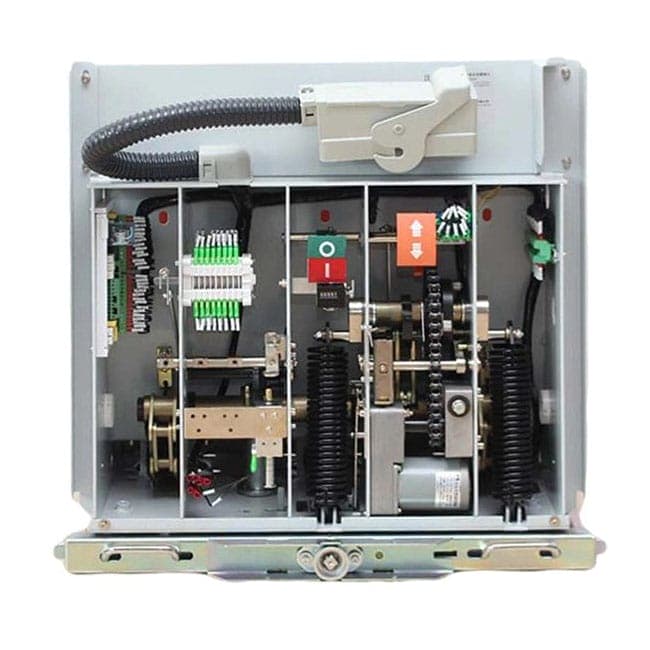

1. küsimus: Mis on SF6 kaitselüliti ja vaakumkaitse esmane erinevus ohutuse seisukohalt?

Vastus: Ohutuse tagamiseks kasutatakse nii SF6 kui ka vaakumkaitseid, kuid need erinevad oma keskkonna poolest. SF6 kaitselülitid, nagu ka ettevõtte Lugao Power Co., Ltd., kasutavad SF6 gaasi, mis pakub suurepäraseid dielektrilisi omadusi ja sobib ideaalselt kõrgepingerakenduste jaoks (kuni 800 kV). Need sisaldavad kaare suletud kambris, kuid gaas ise nõuab hoolikat käsitsemist, kuna see on kasvuhoonegaas. Vaakumkaitselülitid kasutavad dielektrikuna vaakumit, mis on äärmiselt ohutu ja ei nõua gaasi käitlemist, kuid vaakumkatkesti füüsiliste piirangute tõttu on need tavaliselt piiratud keskpingega (kuni 52 kV). Kõrgepingealajaama töötajate ohutuse tagamiseks pakub SF6 suurepärast katkestusvõimet, kuid tugevad gaasikäitlus- ja seiresüsteemid on olulised selle keskkonna- ja lämbumisriskide leevendamiseks.

2. küsimus: kuidas suurendab kõrgepingekaitselüliti "Trip-Free" mehhanism ohutust?

Vastus: "Trip-free" mehhanism on kriitiline turvaelement. See tagab, et kui operaator hoiab kaitselüliti sulgemisnuppu all, kui väljalülituskäsk on aktiivne (tõrke tõttu), alistab kaitselüliti sulgemiskäsu ja jääb avatuks. See hoiab ära kaitselüliti katse sulgeda ja uuesti pingestada vigast vooluringi, kui läheduses viibivad töötajad. See seab kaitselüliti tõhusalt olekusse, mida ei saa käsitsi sekkumisega tühistada, vältides potentsiaalselt katastroofilist uuesti riket. See disain on meie tehase tõrkekindla filosoofia kesksel kohal.

3. küsimus: kas kõrgepinge kaitselülitit saab kaugjuhtimisega avada, et tagada töötajate ohutus katastroofi ajal?

Vastus: Jah. Kaasaegsed kõrgepingekaitselülitid on varustatud SCADA või alajaama juhtimissüsteemide kaudu kauglülitusvõimalustega. See võimaldab operaatoritel avada kaitselüliti ohutust kaugusest (juhtruumist) hädaolukorras, näiteks tulekahju, maavärina või ähvardava kaarevähi ohu korral, enne kui keegi seadmele läheneb. See kaugjuhtimine on kaasaegsete digitaalalajaamade peamine eelis, mis vähendab oluliselt inimeste elu ohtu äärmuslike sündmuste ajal. Meie tehas integreerib usaldusväärse kaugjuhtimise tagamiseks tugevad sideliidesed (IEC 61850).

4. küsimus: millised turvaelemendid takistavad töötajal kogemata kaitselülitit sulgemast, kui kabiinis on teine ​​töötaja?

Vastus: Seda välditakse peamiselt mehaaniliste blokeeringute ja tabaluku kombinatsiooniga. Enamiku jaotusseadmete puhul ei saa kaitselülitit "suletud" asendisse lükata, kui ahel pole täielik. Lisaks on mehhanismil "maandatud" asend, mis takistab mehaaniliselt maanduslüliti sulgemist, kui kaitselüliti on suletud. Lõpuks tagab lukustus-/märgistusprotseduuride (LOTO) kasutamine kaitselüliti juhtahela füüsiliste tabalukkudega, et kaitselülitit ei saa hoolduse ajal eemalt ega lokaalselt sulgeda. Need mitmekihilised meetmed loovad tõrkekindla süsteemi.

5. küsimus: kas Lugao Power Co., Ltd. pakkuda koolitust oma kõrgepingekaitselülitite ohutuks kasutamiseks?

Vastus: Jah, pakume müügijärgse teeninduse osana põhjalikke koolitusprogramme. Koolitus hõlmab mitte ainult põhitoiminguid, vaid ka üksikasjalikke mooduleid blokeerimissüsteemide, kaarevälgu ohutuse, hädaolukorra protseduuride ja isikukaitsevahendite (PPE) õige kasutamise kohta. Pakume kohapealset koolitust ja virtuaalseid simulatsioone tagamaks, et operaatorid ja tehnikud mõistavad meie seadmetesse sisseehitatud ohutusmehhanisme. See pühendumus haridusele on osa meie põhifilosoofiast olla ohutuse alal partner, mitte ainult seadmete tarnija.

Järeldus: Ohutusalane partnerlus Lugao Power Co., Ltd.

Kõrgepinge kaitselüliti on alajaama ohutuse laulmatu kangelane. See on seade, mis seisab nähtamatult, et ohjeldada vea raevu, see, mis jõustab range toimingute jada, ja see, mis eraldab füüsiliselt mehed ja naised miljonitest voltidest, mis meie maailma toidavad. KellLugao Power Co., Ltd., meie tehas ei tooda lihtsaltKõrgepinge kaitselülitiühikud; me projekteerime ohutussüsteeme. Mõistame, et iga spetsifikatsiooni ja iga katsearuande taga on inimese heaolu. Oleme pühendunud katkestustehnoloogia, blokeerimisloogika ja diagnostilise intelligentsuse piiride nihutamisele, tagamaks, et meie tooted ei kaitse mitte ainult võrku, vaid ka inimesi, kes seda teenindavad. Ohutus ei ole kontrollnimekiri; see on meie kultuur.

Kas olete valmis oma alajaama turvainfrastruktuuri täiustama?Võtke ühendustLugao Power Co., Ltd.tänaoma praeguse kaitselülitite pargi põhjalikuks ohutusauditiks. Meie ekspertide meeskond koostab teie olemasoleva varustuse üksikasjaliku analüüsi, soovitab uuendusi ja koostab teie töötajatele kohandatud koolitusplaani. Pakume tasuta esmaseid konsultatsioone ja põhjalikku tehnilist paketti, mis sisaldab üksikasjalikke jooniseid ja ohutusjuhendeid.Taotlege Lugao Power Co.,Ltd.-lt tasuta ohutusalast konsultatsiooni. ja veenduge, et teie alajaam on varustatud kõrgepingekaitselülitite parima ohutustehnoloogiaga.
