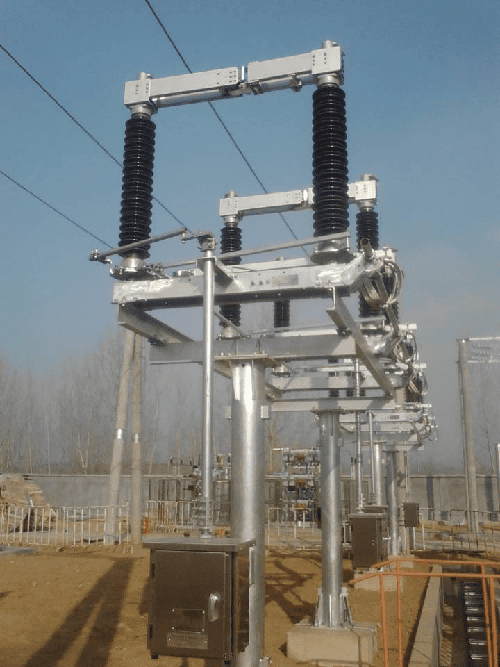

GW4 seeria 220kv välistingimustes kasutatava koormuse katkestuse eralduslüliti

LUGAO GW4-seeria 220kv välistingimustes kasutatavad koormuse katkestuslülitid on kahesambalised horisontaalsed pöörlevad lahklülitid, mis sobivad välitingimustesse ning millel on kõrge mehaaniline tugevus ja suurepärane korrosioonikindlus. Neid 220kV lahklüliteid kasutatakse peamiselt alajaamade kõrgepingepoolseks isoleerimiseks. Ülevaatuse või hoolduse käigus tekitab lahklüliti õhuisolatsiooniga katkestuse, tagades isoleeritud seadmete füüsilise eraldamise pingestatud süsteemist. Neid saab kasutada ka koos maanduslülitiga turvalukustamiseks.

Mudel:GW4

Saada päring

Tootekirjeldus

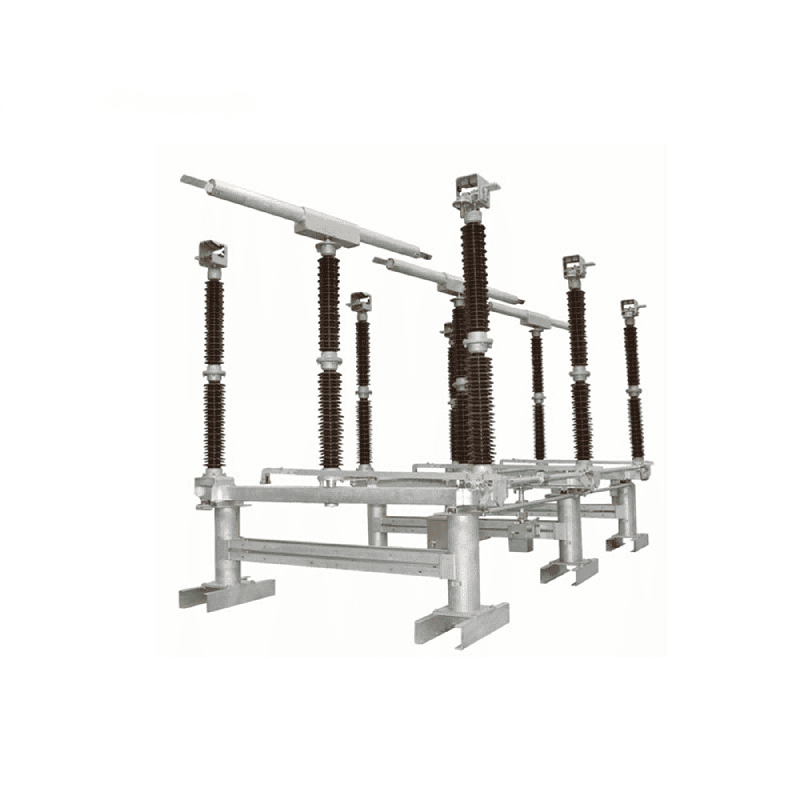

Lugao GW4 kahesambalisel horisontaalsel pöördlahtilülitil on kaks isoleerivat kolonni faasi kohta, millest mõlemal on juhtiv varras. Töömehhanism pöörab isoleerivaid sambaid, käivitades juhtiva varda kaitselüliti avamiseks ja sulgemiseks. Maanduslülitite lisamine aluse mõlemale küljele on Lugaoga läbiräägitav. Kontaktid on valmistatud painutatud vaskplaatidest ja ühendatud juhtiva vardaga, et hõlbustada hooldust ja vahetamist. Välistingimustes kasutamiseks sobiv teraspind on korrosioonikindluse tagamiseks kuumtsingitud, tagades pikaajalise töö ka ebasoodsates ilmastikutingimustes. Juhtiv varras on valmistatud kergest alumiiniumisulamist, pakkudes suurt soojuse hajumise ala ja suurt tugevust.

GW4-seeria 220kv välistingimustes kasutatava koormuse katkestuse eralduslüliti on saadaval erineva pingega. Teie konkreetse rakenduse jaoks sobiva konfiguratsiooni saamiseks võtke ühendust Lugaoga.

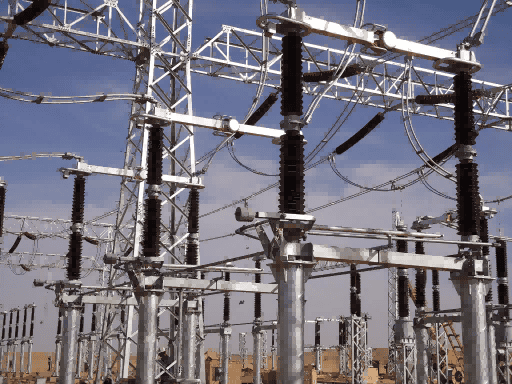

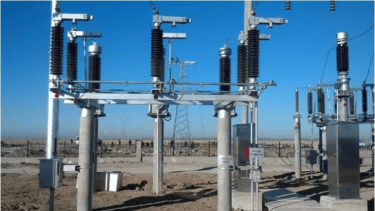

Kasutusstsenaariumid

Tehnilised parameetrid

	Üksus	GW4-126	GW4-145	GW4-252	GW4-420
Nimipinge	KV	126	145	252	420
Nimisagedus	Hz	50	50\60	50\60	50\60
Nimivool	A	1250-4000	1250-4000	1250-4000	1250-4000
Nimetatud lühiajaline taluvusvool ja kestus	KA/s	31,5/3 ~ 50/3	31,5/3 ~ 50/3	31,5/3 ~ 63/3	31,5/3 ~ 63/3
Nimetatud tipp-vastupidavusvool	KA	80-125	80-125	80-160	80-160

Tehase tulistamine

Pakendamine
