GW13 lahklüliti nullpunkti maanduskaitse seade

Lugao toodetud lahklüliti nullpunkti maanduskaitseseade GW13 on mõeldud trafo nullpunkti isolatsiooni kaitsmiseks äikese ülepinge, lülitusliigpinge ja toitesageduse (transient) ülepinge eest. Lugaol on professionaalsed tootmisseadmed ja rikkalik ekspordikogemus ning hoitud varud saab kiiresti kohale toimetada.

Mudel:GW13

Saada päring

Tootekirjeldus

Toote kirjeldus

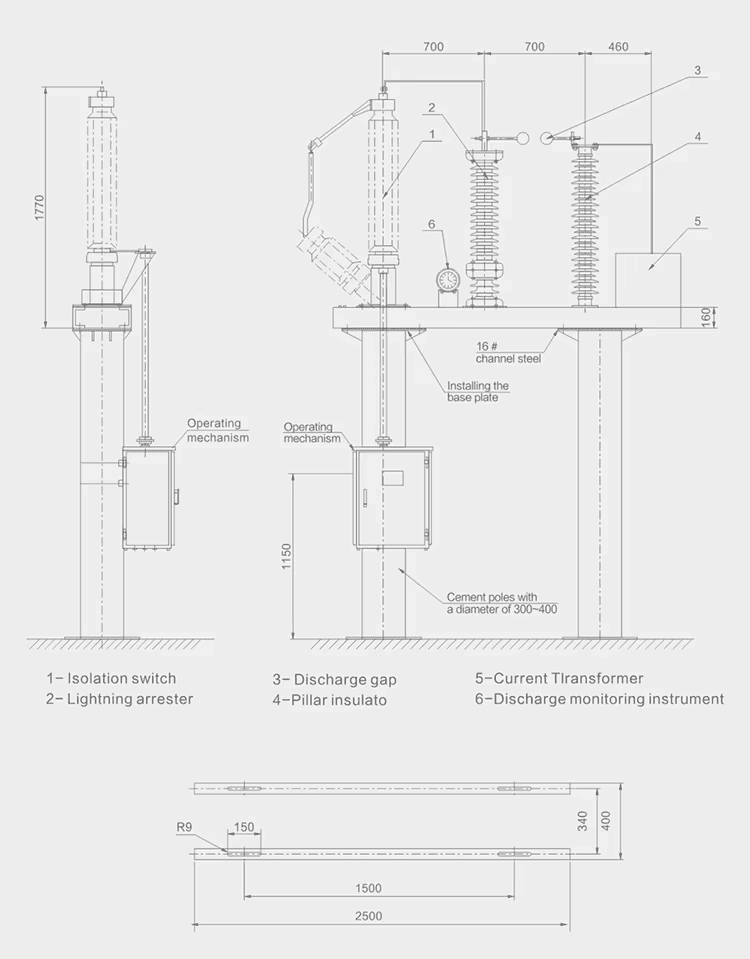

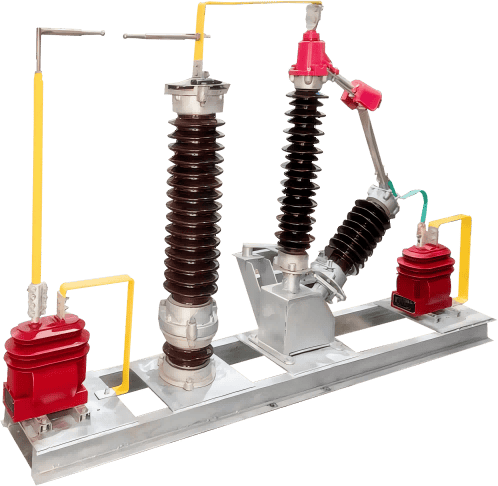

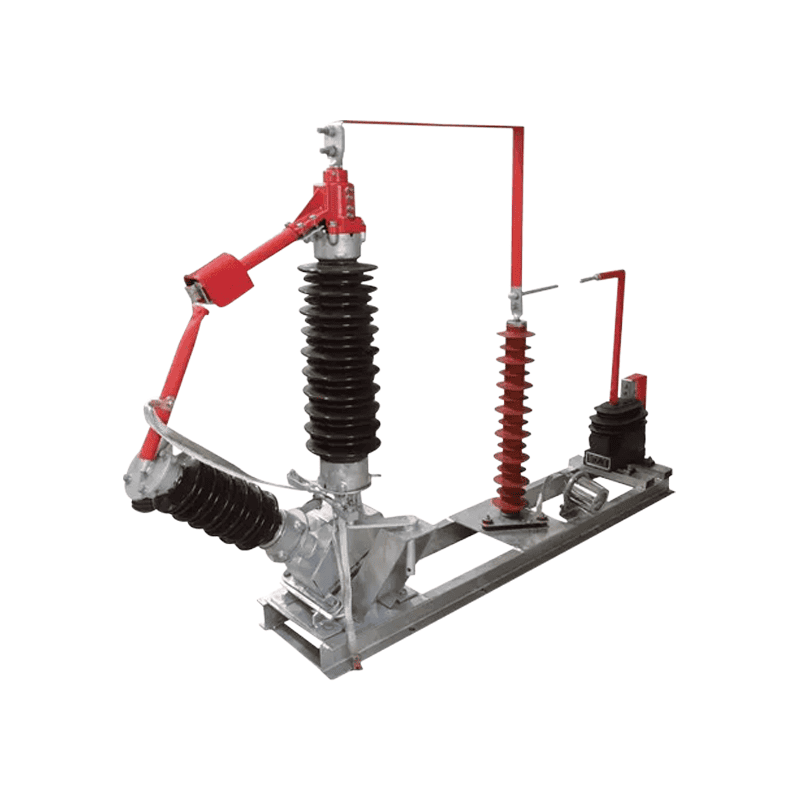

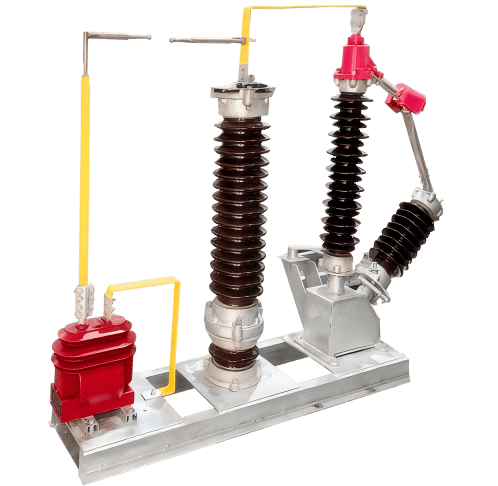

Lugao GW13 lahklüliti neutraalpunkti maanduskaitse Seadmeid kasutatakse peamiselt 110 kV ja 220 kV jõutrafode nullpunkti ahelates. Need kaitsevad trafo nullpunkti isolatsiooni ülepingekahjustuste eest ja võimaldavad trafol lülituda maandatud ja maandamata nullpunkti töörežiimide vahel. Kui on vaja samaaegset kaitset äikese, voolusageduse ja lülitusliigpinge eest, saab kaitseks paralleelselt ühendada pilu ja piiriku. GW13 seeria nullpunkti ülepingekaitse on täielik komplekt, mis sisaldab lahklülitit, tsinkoksiidi piirajat, tühjenduspilu ja voolutrafot. Sellel on kõrge soojusvõimsus ja suurepärane kaitse, paindlikud konfiguratsioonid ja kasutusmugavus. Kasutaja vajaduste rahuldamiseks saab valida puhta pilu või lahklüliti ja tühjendusvahe kombinatsiooni.

GW13 kaitse Seadme tehnilised andmed

ltem		Üksus	Argument
Toote mudel			Lugao-GW13-110	Lugao-GW13-220
Nimipinge		KV	110	220
Trafo neutraalne vastupidavus pingele	Välgu täis- ja lõiketaluvuspinge (tipp)	KV	250	400
Trafo neutraalne vastupidavus pingele	1 min toitesagedus (efektiivne väärtus)	KV	95	200
Neutraalne isolatsioonilüliti	Nimivool	A	630	630
Neutraalne isolatsioonilüliti	Töömehhanism		CS14G (käsitsi) või CJ2 (elektriline)
Tsinkoksiidi piiraja	Nimipinge (RMS)	KV	72	144
	Pidev tööpinge	KV	58	116
	Alalisvoolu 1mA võrdluspinge	KV	103	205
	Pikseimpulssvoolu jääkpinge	KV	186	320
Tühjendusvahe	Vaheelektroodide vahekaugus	mm	90-150	220-320
	Toitesageduse tühjenduspinge vahemik	KV	50-83	100-166
	1,2/50us impulsslahenduspinge	KV	120-190	250-320
Voolutrafo	Tüüp		Valatud epoksüvaik täielikult suletud samba tüüp 10kv
Voolutrafo	Teisendussuhe		100/5200/5300/5,40015.50015.600/5
