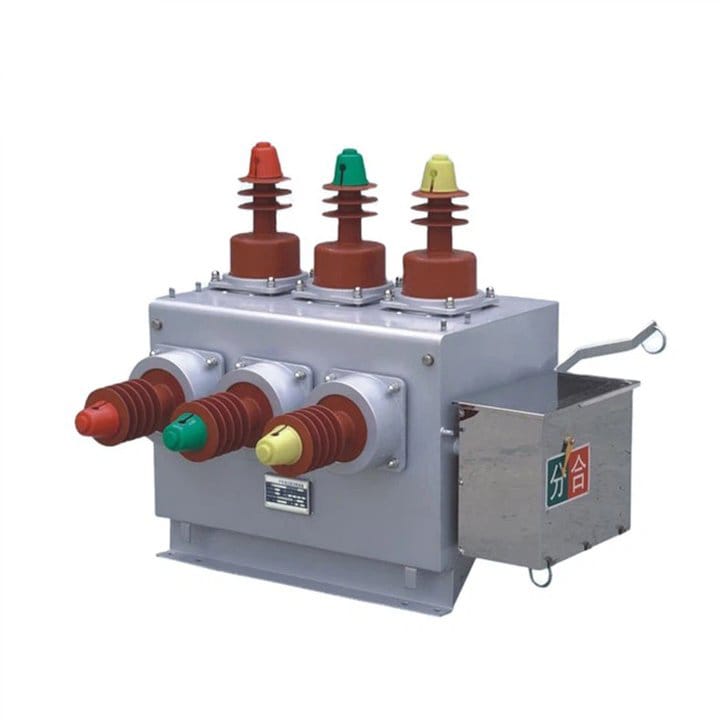

630A automaatne taassulgur välistingimustes kasutatava HV vaakumkaitselüliti

Lugao positsioneerib end enesekindlalt siseruumides asuva vaakumkaitselülitite tootjana. Näidates 630A automaatset taaslülitit välitingimustes HV vaakumkaitselülitit – tugevat toitejaotusseadet, mis on mõeldud kasutamiseks välitingimustes. 12 kV nimipingega ja kolmefaasilise vahelduvvooluga, mis töötab sagedusel 50/60 Hz, on selle põhifunktsiooniks koormusvoolude katkestamine ja sulgemine, ülekoormusvoolude juhtimine ja lühisvoolude käsitlemine elektrisüsteemides. See kaitselüliti, mis on loodud tagama usaldusväärse ja tõhusa töö erinevates väliskeskkondades, aitab oluliselt kaasa üldise toitejaotussüsteemi stabiilsusele ja ohutusele. Usaldage LuGao tipptasemel lahendusi, mis määratlevad uuesti välistingimustes kasutatavate vaakumkaitselülitite etalonid, tagades võrratu jõudluse ja vastupidavuse.

Saada päring

Tootekirjeldus

Lugao on 630A automaatse taassulguriga välistingimustes kasutatavate kõrgepinge-vaakumkaitselülitite tarnija. ZW32-12-seeria välistingimustes kasutatavad kõrgepinge-vaakumkaitselülitid on välistingimustes kasutatavate toitejaotussüsteemide oluline komponent. See on konstrueeritud 12 kV nimipingele ja kolmefaasilisele vahelduvvoolule, mis töötab sagedusel 50/60 Hz, ning selle põhifunktsioonid hõlmavad koormusvoolude katkestamist ja sulgemist, ülekoormusvoolude haldamist ja elektrisüsteemides lühisvoolude kõrvaldamist. Seda kaitselülitit saab kasutada erinevates seadetes, pakkudes kaitse- ja juhtimisvõimalusi alajaamades, maapiirkondade elektrivõrkudes ning tööstus- ja kaevandusettevõtete jaotussüsteemides.

Varustatud mitmekülgsete töömehhanismidega, sealhulgas vedrumehhanismidega, püsimagnetitega töömehhanismidega (tüüp ZW32-12M) või mõlema kombinatsiooniga, on toode kohandatav erinevatele stsenaariumidele. See paindlikkus muudab selle ideaalseks lahenduseks jaotusliinide ümberkujundamiseks ja jaotusautomaatika projektide ehitamiseks, aidates kaasa elektrijaotuse tõhususele, töökindlusele ja ohutusele väliskeskkonnas.

630A automaatse taassulguri välistingimustes kasutatava HV vaakumkaitselüliti töökeskkond

Ümbritsev temperatuur: mitte üle +40 ℃ ja mitte vähem kui -40 ℃. Keskmine temperatuur ei ületa 24 tunni jooksul +35 ℃.

Kõrgus: mitte rohkem kui 1000 m.

Suhteline õhuniiskus: keskmine päevane väärtus ei ületa 95%, kuu keskmine väärtus ei ületa 90%.

Maavärina intensiivsus: mitte üle 8 kraadi tuule rõhk: mitte üle 700 Pa.

Aururõhk: keskmine päevane väärtus ei ületa 2,2 kPa, kuu keskmine väärtus ei ületa 1,8 kPa.

Paigalduskohad, kus ei esine tulekahju, plahvatusohtu, tõsist reostust, keemilist korrosiooni ja tugevat vibratsiooni.

630A automaatse taassulguri välistingimustes kasutatava HV vaakumkaitselüliti omadused

Välisvaakumkaitselülitil ZW32 on vedruenergia salvestamise mehhanism, mis toetab käsitsi, mootorit ja kaugjuhtimispunkte avamiseks ja sulgemiseks. Seda saab siduda kaitselüliti poolel oleva eralduslülitiga, moodustades välistingimustes kasutatava kõrgepinge-vaakumkaitselüliti, millel on suurem nähtav isolatsioon ja usaldusväärne blokeering. Lisaks saab see suhelda vastava kontrolleriga kõrgsurve välisvaakumkaitselülitite automaatseks taassulgemiseks, automaatseks segmenteerimiseks ja isetoitel töötamiseks, muutes selle ideaalseks komponendiks elektrijaotuse automatiseerimissüsteemide jaoks.

Kompaktse ja suletud struktuuriga ZW32-12 seeria välistingimustes töötav kõrgepinge vaakumkaitselüliti sobib kolmefaasilise vahelduvvoolu 50Hz ja 12kV nimipingega. Selle rakendused hõlmavad koormusvoolude avamist ja sulgemist, ülekoormusvoolude juhtimist ja lühisvoolude käsitlemist linna- või maapiirkondade elektrijaotussüsteemides. Kaitselüliti miniatuurne disain, täielikult suletud struktuur ja ainulaadne kaarekambri pakkimistehnoloogia tagavad hea tihendusvõime, muutes selle sobivaks kõrge temperatuuriga ja niiskes keskkonnas. Lahtilüliti ZW32-12 G on ZW32 lahutuslüliti komponentide kombinatsioon, mis pakub terviklikku lahendust välistingimustes kasutatavate kõrgepinge vaakumkaitselülitite jaoks.

630A automaatse taassulguri välistingimustes kasutatava HV vaakumkaitselüliti spetsifikatsioon

Ei.	Parameeter Nimi	Üksus	Väärtus
1	Nimipinge	kV	12
2	Nimetatud praegune	A	630, 1250
3	Nimetatud sagedus	Hz	50
4	Kaitselüliti nimivoolu katkestusvool	kA	20	25
5	Nimivool lühist tekitav vool (tipp)	kA	50	63
6	Nimetatud tipptaluvusvool	kA	50	63
7	4 s termilise stabiilsuse vool	kA	20	25
8	Juhtahel ja abiahel, toitesagedus talub pinget 1 minut	V	2000
9	Nimitööpinge ja abipinge	V	AC/DC220, DC110/48/24
