Miks nõuavad elektriohutusstandardid kvaliteetseid rõnga põhiseadmeid?

Elektrijaotusvõrgud seisavad silmitsi pidevate ohtudega: lühised, ülekoormused ja keskkonna kulumine. Ohutusstandardid, nagu IEC 62271-200 ja IEEE C37.122, ei ole suvalised juhised – need on olemas kaarevälgatuste, seadmete plahvatuste ja voolukatkestuste vältimiseks. Ring põhiseade (RMU) on sekundaarjaotuse kriitiline sõlm, mis juhib vooluvoogu ja kaitseb allavoolu trafosid. Madala kvaliteediga RMU-d, millel on ebastandardne isolatsioon, nõrk töömehhanism või halb tihendus, ei pea vastu nende standardite poolt nõutavatele rangetele katsetele. Kui tekib sisekaar või rike püsib, võib nõuetele mittevastav RMU puruneda, vabastades ülekuumenenud gaase ja sulametalli, ohustades personali ja hävitades vara. Seega nõuavad koodid ühemõtteliselt tugevat konstruktsiooni, tõestatud dielektrilist tugevust ja rikete tekkimise/murdmise võimeid – atribuudid ainult kõrge kvaliteediga.Ringi põhiseadesaab garanteerida.

KellLugao Power Co., Ltd., oleme olnud tunnistajaks, kuidas selle põhimõtte eiramine toob kaasa katastroofilised ebaõnnestumised. Meie aastakümnete pikkune tootmiskogemus kinnitab, et elektriohutusstandardite täitmine on võimatu ilma kvaliteetsete materjalide, täppismontaaži ja tüübitestitud valideerimiseta. Ehtne kvaliteetne Ring-põhiseade sisaldab SF6-isolatsiooniga või keskkonnasõbralikku gaasiisolatsiooni, roostevabast terasest paake ja vaakumkatkestustehnoloogiat. Need komponendid taluvad välguimpulsse, äärmuslikke temperatuure ja lülituspingeid. Seevastu võltsitud või soodsa hinnaga RMU-d jätavad sageli vahele sisemise kaare klassifikatsiooni (IAC) või kasutavad ringlussevõetud epoksiidi, mis termilise tsükli mõjul praguneb. Kaasaegsete võrgukoodide AOR-i (juurdepääsetavus, toimivus, töökindlus) nõuetele vastavuse saavutamiseks peavad kommunaalteenused ja tööstusrajatised hankima RMU-d sertifitseeritud tehastest. Selles artiklis kirjeldame üksikasjalikult konkreetseid standardeid, rikkemehhanisme ja seda, miks meie tehase lähenemisviis tagab nii ohutuse kui ka pikaajalise kasumlikkuse.

Sisu

• 1. Millised rahvusvahelised ohutusstandardid nõuavad kõrgekvaliteedilisi rõnga põhiseadmeid?
• 2. Kuidas halvema rõngaga põhiseadmed aitavad kaasa elektriõnnetusi ja süsteemitõrkeid?
• 3. Miks eelistab meie tehas rõnga põhiseadmete täiustatud tootmist ja testimist?
• Kokkuvõte: katkematu seos standardite ja esmaklassiliste RMUde vahel
• Korduma kippuvad küsimused (KKK)

1. Millised rahvusvahelised ohutusstandardid nõuavad kõrgekvaliteedilisi rõnga põhiseadmeid?

Metallsulguriga lülitus- ja juhtseadmete ülemaailmne etalon onIEC 62271-200. See standard määratleb nõuded nimipingele, isolatsioonitasemetele, temperatuuritõusu piirväärtustele ja sisekaare klassifikatsioonile (IAC). Spetsiaalselt Ring-põhiseadmete puhul kehtivad standardi IEC 62271-103 lisaklauslid (koormuslülitid) ja kohalikud võrgukoodid. Vastavus ei ole valikuline: kõik avalikes või tööstusvõrkudes kasutatavad RMU-d peavad läbima tüübitestid, sealhulgas dielektrilise pinge vastupidavuse, lühiajalise vastupidavuse voolu ja mehaanilise vastupidavuse. Kvaliteetne rõnga põhiseade läbib need testid laiade varudega. Näiteks meie tehase seadmed taluvad 12 kV süsteemide jaoks 42 kV toitesagedust, mis on tunduvalt kõrgem kui 28 kV baasväärtus, mida paljud kommunaalteenused nõuavad. Allpool on toodud kriitilised standardid ja nende nõuded RMU ehitamisele:

• IEC 62271-200 (Ed.2.0):Nõuab sisemist kaare klassifikatsiooni IAC AFLR (juurdepääsetavad küljed, ees, taga, madal rõhk). Ainult tugevdatud korpuste, rõhuvabastuskanalite ja kaarekindlate kinnitusdetailidega RMU-d võivad taotleda IAC-d.
• IEC 62271-100:Kehtib kaitselüliti funktsioonile, kui RMU sisaldab kaitselülitit; nõuab rikete tegemise/murdmise võimet kuni 20kA/1s või rohkem.
• IEC 60529 (IP reitingud):Nõuab vähemalt IP3X siseruumides ja IP54/IP67 välistingimustes kasutatavate RMUde puhul. Kvaliteetsed RMUd kasutavad laserkeevitatud paake ja topelttihendiga O-rõngaid, et säilitada gaasi terviklikkus üle 30 aasta.
• IEEE C37.20.3 (Põhja-Ameerika):Rõhutab tõrgete sulgemise nimiväärtusi ja pinge liigpinge teste. Esmaklassiline Ring-põhiseade peab 15 kV klassi jaoks vastu pidama 95 kV BIL (baasimpulsitase).
• Kohalikud võrgukoodid (nt ENA TS 41-36 Ühendkuningriigis, VDE 0670 Saksamaal):Sageli lisage korrosioonikindlus, töö madalal temperatuuril ja seismiline vastupidavus. Meie tehas projekteerib RMU-sid -25°C kuni +50°C väliskeskkonnaga.

Miks see sunnib valima kvaliteetseid komponente? Mõelge dielektrilisele testile: standardne 12 kV RMU peab säilitama 28 kV ruutkeskmise 1 minuti ilma välguta. Odavad RMUd, millel on tühimikud valuvaigus või ebapiisavad vahed, ebaõnnestuvad ettearvamatult. Lisaks simuleerib sisemine kaarekatse 20 kA tõrget 1 sekundi jooksul paagi sees – ainult tugev konstruktsioon (3 mm roostevaba teras, kinnitatud kaablikambrid) hoiab ära rebenemise.Lugao Power Co., Ltd.viib need tüübikatsetused läbi sõltumatutes laborites, sertifitseerides iga disaini. Ilma selle sugupuuta võivad operaatorid kaotada ohutussertifikaadi ja juriidilised kohustused. Kokkuvõttes nõuavad kõik ohutusstandardid otseselt või kaudselt kvaliteetseid materjale, ranget tootmiskontrolli ja kolmanda osapoole kontrolli – omadusi, mis eristavad usaldusväärseid Ringi põhiseadmeid ohtlikest võltsingutest.

Lisaks paneb arukate võrkude ja hajutatud tootmise kasv RMU isolatsiooni koordineerimisele uut rõhku. Standardid nõuavad nüüd täiustatud osalise tühjenemise jälgimist (<10 pC). Meie tehas integreerib sisseehitatud PD-andureid, kuid ainult siis, kui RMU põhistruktuur on täppisvormitud. Kvaliteetsed seadmed tekitavad kõrge PD taseme alates esimesest päevast, kiirendades isolatsiooni ebaõnnestumist. Seega on ohutusstandardid tegelikult kvaliteedifilter: need nõuavad kvaliteetset inseneritööd iga seaduslikult paigaldatud Ringi põhiseadme jaoks. Projekti spetsifikaatorite jaoks tagab hankimine nõuetele vastavalt tootjalt, näiteks meie rajatiselt, tulevikukindla toimimise ja kindlustuse heakskiidu.

2. Kuidas halvema rõngaga põhiseadmed aitavad kaasa elektriõnnetusi ja süsteemitõrkeid?

Elektriohutusjuhtumid tekivad harva spontaanselt – need on kogunenud defektide ja disaini otseteede lõpptulemus. Kui paigaldatakse madala kvaliteediga ring põhiseade, ilmneb mitu rikke teed. Kõige tavalisem on niiskuse sissetungimisest põhjustatud dielektriline purunemine. Ebastandardse tihendiga või ühe tihendiga äärikutega RMU-d võimaldavad niiskusel siseneda SF6 või õhuisolatsiooniga kambrisse. Kui sisemine kastepunkt ületab -10 °C, tekivad tahkete isolaatorite vahel sähvatused. Oleme uurinud juhtumeid, kus 6-kuune RMU plahvatas epoksiidist eraldumise tõttu, vigastades hooldustöötajaid. Teine stsenaarium hõlmab ebapiisavat lühiajalist vastupidavust: allavoolu lühis tõmbab 16 kA 0,5 sekundiks, kuid võlts-RMU sees olevad siinid on alamõõdulised (ainult 40x5mm vs nõutud 80x10mm). Tekkivad elektromagnetilised jõud painutavad vardaid, põhjustades faasidevahelise rikke ja tulekahju. Jaotame erinevad ohud:

• Kaare välgu plahvatus:Madala kvaliteediga korpustel puuduvad sisemised kaarevabastusklapid. Rõhk tõuseb 10 baarini, puhudes ukse maha kildude kiirusega üle 200 m/s. Selle vältimiseks nõuavad standardid IAC reitingut; meie tehase kvaliteetsed RMU-d on arvutanud rõhu vähendamise ja leekkustutuskorstnad.
• Kontaktkeevitus- ja lülitusrikked:Rõnga põhiseadme koormuslülitid peavad katkestama 630A või isegi 1250A. Halvemad hõbe-volframkontaktid või nõrgad vedrumehhanismid põhjustavad kontaktide keevitamist või kokkupõrkeid. See toob kaasa püsivad kaared, põlevad jaotusseadmed ja võib-olla süttivad läheduses asuvad kaablid.
• Gaasiisolatsiooni kadu:SF6-isolatsiooniga RMU-de puhul vähendab rõhku ava leke (tavaline halvasti keevitatud paakides). Absoluutsel rõhul 0,8 baari (nominaalne 1,4 baari) langeb isolatsioonitase 30% ja lülituspinge võib tühimiku läbi torgata. Odavates seadmetes puuduvad täitekomplektide tagasilöögiklapid, mis põhjustab järkjärgulist emissiooni.
• Kaabli lõpetamise tõrked:Integreeritud kaablite katsepunktid ja pingekoonused on madala kvaliteediga RMU-des halvasti töödeldud. Suured elektrivälja gradiendid põhjustavad jälgimist piki puksi, mis viib lõpuks maandusrikkeni.

CIGRE tegelikud andmed näitavad, et 43% lülitusseadmete riketest tulenevad defektsest isolatsioonist või töömehhanismidest. Kui selline rike Ringi põhiseadmes ilmneb, ületavad remondikulud sageli esialgse säästetud eelarve 10 korda. Lisaks nõuavad ohutusstandardid perioodilist hooldust (termograafia, kontakttakistuse mõõtmine). Madala kvaliteediga RMU-d lagunevad aga nii kiiresti, et isegi kaks korda aastas tehtavad kontrollid ei suuda rikkeid ära hoida. Meie tehas ehitab isemäärduvate laagrite ja hõbetatud siinidega RMU-sid, mis tagavad mehaanilise vastupidavuse 5000 toimingule (topelt standard 2000). See on otsene investeering ohutusse.

Lisaks puuduvad madala kvaliteediga rõnga põhiseadme komplektil korralikud faasitõkked. Kaabli tõrke ajal võib kaarplasma levida külgnevatesse funktsionaalüksustesse, hävitades kogu RMU paneeli – seda nähtust nimetatakse kaare levimiseks. Esmaklassilised konstruktsioonid, nagu ka Lugao Power Co., Ltd., sisaldavad kaarekindlaid vaheseinu ja metalltõkkeid kaabliruumi ja siini sektsiooni vahel. Kokkuvõttes rikuvad kehvemad RMU-d otseselt mitmeid IEC 62271-200 lõikeid ning mittevastavuse hinda mõõdetakse inimelude ja äritegevuse katkemise alusel. Iga projekti puhul, mis on teadlik ohutusest, ei ole kvaliteetse Ringi põhiseadme valimine kulu; see on ainus vastuvõetav riskide maandamise strateegia.

3. Miks eelistab meie tehas rõnga põhiseadmete täiustatud tootmist ja testimist?

KellLugao Power Co., Ltd., kasutame nüüdisaegset tootmisüksust, kus iga Ringi põhiseade läbib range täieliku kvaliteedikontrolli. Meie tehase moto on "standardid on põrand, mitte lagi". Oleme investeerinud täisautomaatsetesse SF6 lekkedetektoritesse, roostevabast terasest korpuste robotkeevitusse ja kõrgepinge osalise tühjendamise laboritesse. See kohustus tuleneb arusaamast, et ohutus ei saa olla tagantjärele mõtlemine. Allpool kirjeldame peamisi tootmis- ja testimisprotsesse, mis tagavad, et iga RMU ületab elektriohutusstandardeid. Meie läbipaistev protsess suurendab usaldust kommunaalettevõtete, EPC töövõtjate ja taastuvenergia arendajate seas.

Materjali valik ja disaini kinnitamine:Kasutame ainult kõrgekvaliteedilist vaske (vähemalt 99,9% puhtusastmega), 304L roostevaba terast (paksus siseruumides 2,5 mm, välistingimustes 3,0 mm) ja läbiviikude jaoks VO-klassi epoksüvaiku. Iga sissetuleva materjali partii juhtivust ja tõmbetugevust testitakse. Meie rõnga põhiseadme konstruktsioon sisaldab kolmekordseid tihendeid töövõllil ja rõhumõõtureid pingestatud gaasi jälgimiseks. Isolatsiooni koordineerimist kontrollitakse 3D elektrostaatilise välja simulatsiooniga, välistades kõik teravad servad.

Koosteliini protsessid:Meie tehases töötavad kvalifitseeritud tehnikud, kes on koolitatud DIN EN ISO 9001 protseduuride järgi. Iga rõnga põhiseadme kokkupanek hõlmab viit spetsiaalset jaama: 1) paagi valmistamine heeliumi massispektromeetrilise lekketestiga (<1 × 10⁻⁶ mbar·l/s), 2) katkestusseadme ja siini paigaldamine pöördemomendiga juhitava poltidega, 3) mehhanismi kokkupanek ja määrimine, 4) kaablikarpide lõplik kokkupanek ja kaablikarpide 5 blokeerimine. Igas jaamas registreeritakse digitaalsed pöördemomendi näidud ja gaasirõhu logid. See jälgitavus on meie garantii.

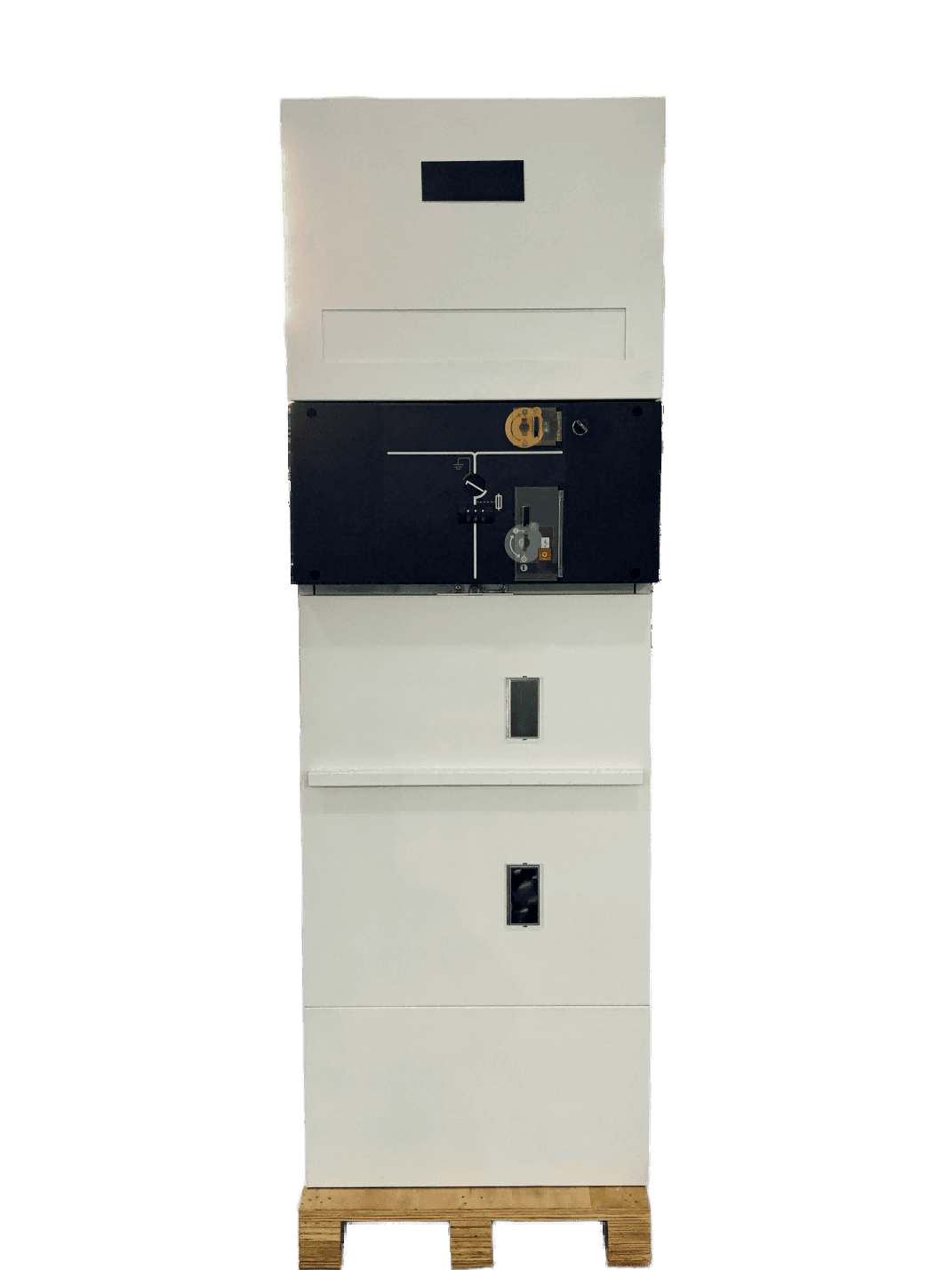

Nüüd vaadake meie enimmüüdud 12kV/24kV rõngaspõhiseadme seeria (mudel LGU-RMU-24) peamisi elektrilisi parameetreid. Need numbrid näitavad kvaliteedimarginaali võrreldes põhinõuetega:

Meie tehas rakendab 100% rutiinset testimist vastavalt standardile IEC 62271-200, sealhulgas: toite-sageduse pinge test, osalise tühjenemise mõõtmine (≤5pC 1,2 Ur juures), kontakttakistuse mõõtmine (≤40 µΩ põhiahela jaoks), gaasitiheduse test, mehaanilise töö katse (5 täistsüklit). Lisaks läbivad näidisüksused KEMA/CESI laborites termilise tsükli (-25°C kuni +70°C) ja lühise tekitamise katsed. Selle kvaliteeditasemega meie Ringi põhiseade mitte ainult ei rahulda, vaid ületab ohutusinspektorite ja võrguoperaatorite ootusi. Kliendid, kes meid valivad, vähendavad kogu omamiskulusid, välistades planeerimata katkestused ja kohtuasjad. Meie kliendikeskne lähenemine koos kohaliku müügijärgse toega teeb meist eelistatud partneri infrastruktuuriprojektides üle Euroopa, Aasia ja Ameerika. Tänaseks on meie tehas tarninud enam kui 15 000 ühikut ilma ühegi sisekaarega seotud vigastuseta. See on kompromissitu kvaliteedi jõud.

Kokkuvõte: katkematu seos standardite ja esmaklassiliste RMUde vahel

Elektriohutusstandardid on olemas, kuna kontrollimatu elekter on surmav. Need nõuavad spetsiifilisi jõudlusnäitajaid – dielektrilist tugevust, kaare piiramist, rikete tekkimist/murdmist ja mehaanilist vastupidavust. Ainult kvaliteetne Ring-põhiseade suudab neid näitajaid aastakümnete jooksul usaldusväärselt täita. Meie tehase kogemused näitavad, et sertifitseeritud RMU esialgne lisatasu on marginaalne võrreldes ühe õnnetuse maksumusega, mis hõlmab regulatiivseid trahve, meditsiinilisi nõudeid, tootmisseisakuid ja mainekahju. Oleme tõestanud, et standardi IEC 62271-200 järjepidev rakendamine koos tootmise tipptasemegaLugao, pakub RMU-sid, mis kaitsevad nii personali kui ka varasid. Olenemata sellest, kas kasutate andmekeskust, tuuleparki või kommunaalalajaama, ei saa nõuda kvaliteetset Ring-põhiseadet – see on teie ohutusstrateegia tuum. Pidage meeles: täna tehtud otseteedest saavad homsed juhtumid. Valige kvaliteet, järgige vastavust ja tehke koostööd tootjaga, kes seab ennekõike esikohale eluohutuse.

Korduma kippuvad küsimused (KKK)

1. küsimus: miks nõuavad elektriohutusstandardid rõnga põhiseadmete jaoks spetsiaalselt sisemise kaare klassifikatsiooni (IAC)?

Vastus: Sisekaare klassifikatsioon (IAC) on kohustuslik, kuna RMU-s võib esineda sisemine rike nt isolatsioonirikke või operaatori vea tõttu. Ilma IAC-reitinguga korpuseta võib kaarest tulenev rõhutõus paagi lõhkuda, vabastades plasma temperatuuridel, mis ületavad 10 000 °C. Sellised standardid nagu IEC 62271-200 nõuavad, et IAC AFLR tagaks, et uksed ja katted jäävad lukustatuks, kuumad gaasid juhitakse ohututesse piirkondadesse ja ükski osa ei paiskuks välja. Sertifitseeritud tehase kvaliteetne rõnga põhiseade läbib selle võime tõestamiseks täieliku kaarekatsetuse. Madala kvaliteediga seadmetel puudub IAC-märgistus, mis tähendab, et need ei paku töötajatele nullkaitset. IAC-sertifikaadiga RMU-sse investeerimine on ainus viis töökoha ohutuseeskirjade (nt NFPA 70E) järgimiseks.

2. küsimus: kuidas ma saan visuaalselt tuvastada madala kvaliteediga rõnga põhiseadet, mis võib ohutusstandardeid mitte täita?

Vastus: Peamised visuaalsed punased lipud on järgmised: õhukesed korpuse lehed (roostevaba terase puhul alla 1,5 mm), ebakorrapärased keevitusribad, nähtavate rõhuvabastusavade puudumine, mitteoriginaalne gaasitiheduse mõõtur (või ilma näidikuta) ja tüübitesti märgise puudumine. Lisaks on madala kvaliteediga RMU-del sageli terase asemel plastist töömehhanismid ja puuduvad blokeerimissüsteemid, et takistada juurdepääsu pingestatud osadele. Meie tehases on igal Ringi põhiseadmel seerianumber koos katsesertifikaatidega. Kui tarnija ei saa koostada IEC tüübitesti aruandeid või sisekaare videoid, lugege see seade nõuetele mittevastavaks. Enne ostmist küsige alati kolmanda osapoole testidokumente.

3. küsimus: kas regulaarne hooldus kompenseerib madala kvaliteediga rõnga põhiseadme ostmist esmaklassilise seadme asemel?

Vastus: Ei. Kuigi hooldus on ülioluline, ei saa see parandada põhilisi disainivigu. Madala kvaliteediga Ring-põhiseadmel võivad olla ebapiisavad isolatsioonikaugused, auklikud kontaktid või gaasisüsteemis mikrolekked – probleeme, mida ei saa perioodilise puhastamise või pingutamisega parandada. Standardid nõuavad, et seadmed peavad olema algusest peale ohutud. Tegelikult võivad ebastandardse RMU ülemäärased hoolduskatsed kaasa tuua täiendavaid riske, nagu keermete eemaldamine või kontaktide valesti joondamine. Seevastu meie tehase kvaliteetsed RMU-d on mõeldud hooldusvabaks tööks 10–15 aasta jooksul, välja arvatud visuaalne kontroll. Kvaliteeti investeerimine vähendab oluliselt elutsükli kulusid ja tagab loomuliku vastavuse.

4. küsimus: millised konkreetsed testid tõestavad, et rõnga põhiseade vastab kõrgetele ohutusstandarditele?

Vastus: Kohustuslikud tüübitestid vastavalt standardile IEC 62271-200 hõlmavad järgmist: dielektrilised testid (võimsuse sagedus ja välguimpulss), temperatuuri tõusu katse nimivoolul, lühiajalise vastupidavuse ja maksimaalse vastupidavuse katse, sisekaare test (IAC), mehaanilise vastupidavuse test (nt 2000 toimingud koormuslülititele (IP)) ja kaitse. Lisaks hõlmavad iga seadme tehase rutiinsed testid toitesageduse pingetaluvust, osalise tühjenemise mõõtmist, kontakttakistuse, gaasitiheduse ja mehaanilise töö kontrollimist. Lugao Power Co., Ltd.-s on meie Ringi põhiseade läbinud kõik need testid ja valikuline seismiline ja klimaatiline vananemine. Kui mõni test ebaõnnestub, lükatakse disain tagasi. Alles pärast nende läbimist saame seadme seaduslikult nõuetele vastavaks märkida.

5. küsimus: miks peaks projekti insener täpsustama Lugao Power Co.,Ltd. kvaliteetsete rõnga põhiseadmete tarnijana?

Vastus: Lugao Power Co., Ltd. ühendab 20+ aastat lülitusseadmete tootmise kogemust ettevõttesiseste tüübikatsetusseadmete ja rahvusvaheliste sertifikaatidega (KEMA, CE, TUV). Meie Ringi põhiseade pakub paremaid parameetreid (kõrgem BIL, madalam PD, väiksem lekkemäär) võrreldes eelarveliste alternatiividega. Pakume täielikku dokumentatsiooni, jälgitavust ja spetsiaalset tehnilise toe meeskonda. Lisaks hõlmab meie tehase kvaliteedikontroll iga seadme 100% heeliumi lekke tuvastamist ja osalise tühjenemise testimist. Meie määramisega vähendavad insenerid vastutust, tagavad võrgukoodide järgimise ja saavad toote, mis kestab 30 aastat. Küsige pakkumist või näidishinnangut, et näha kvaliteedierinevust otse – projektipõhiste lahenduste ja tasuta tehnilise nõustamise saamiseks võtke ühendust meie meeskonnaga. Teie turvalisus on meie asi.
