Miks on kõrgepingekaitselülitid elektrivõrgu ohutuse jaoks kriitilise tähtsusega?

Kaasaegsed elektrivõrgud töötavad äärmise elektrilise pinge all, rikkevoolud võivad ületada 50 kiloamprit ja pingetasemed ulatuda 765 kilovoldini. Ilma kiire ja usaldusväärse katkestusmehhanismita võib üksainus lühis põhjustada elektrikatkestusi, mis mõjutavad miljoneid või mis veelgi hullem, põhjustada kaare plahvatusi, mis hävitavad alajaamu.Kõrgepinge kaitselülitidtoimivad ülimate rikkekindlate seadmetena. Need tuvastavad ebanormaalsed voolupinged ja eraldavad mehaaniliselt elektrikontaktid millisekundite jooksul, kustutades tekkiva kaare, kasutades täiustatud kustutusvahendeid, nagu SF6 gaas või vaakumkatkestid. Võrguoperaatorite jaoks ei ole kõrgepinge kaitselüliti passiivne komponent, vaid aktiivne valvur, mis isoleerib vigased sektsioonid, säilitades samal ajal terve võrgu. Lugao Power Co., Ltd.-s seab meie insenerifilosoofia kaitselülitite töökindluse mis tahes ülekande- ja jaotusstrateegia keskmesse, sest me mõistame, et ohutus ja järjepidevus sõltuvad sekundi murdosa toimingutest.

Kuid millised konkreetsed mehhanismid muudavad kõrgepingekaitselülitid kaitsmete või koormuslülititega võrreldes asendamatuks? Vastus peitub nende võimes ilma hoolduseta korduvalt rikkevoolusid katkestada, taluda mööduvaid taastumispingeid ja kooskõlastada kaitsereleedega. Erinevalt kaitsmest, mis hävitab end ühe toimingu järel, võib kõrgepinge kaitselüliti avaneda ja sulguda tuhandeid kordi, muutes selle ideaalseks automaatse taassulgemise skeemide jaoks, mis kõrvaldavad automaatselt ajutised vead (nt välgulöögid). Veelgi enam, kaasaegsed konstruktsioonid sisaldavad seisundi jälgimise andureid, mis ennustavad isolatsiooni halvenemist enne rikke ilmnemist. Selles üksikasjalikus juhendis uurime kaare väljasuremise füüsikat, võrdleme kaitselülitite tehnoloogiaid ning anname praktilisi teadmisi valiku ja testimise kohta. Meie tehas on ülemaailmsete kommunaalettevõtete jaoks tootnud üle 15 000 kõrgepingekaitselüliti ning me jagame nelja aastakümne pikkust kogemust, et aidata teil luua turvalisem ja vastupidavam võrk.

Sisukord

• 1. Miks rikkevoolukatkestus nõuab kaitsmete asemel kõrgepingekaitselüliteid?
• 2. Kuidas erinevad kaarekustutustehnoloogiad mõjutavad kõrgepingekaitselülitite jõudlust?
• 3. Millised põhiparameetrid määravad alajaamas kasutamiseks usaldusväärse kõrgepingekaitselüliti?
• 4. Kuidas saavad regulaarsed ajastus- ja kontakttakistustestid teie kõrgepingekaitselüliti eluiga pikendada?
• Korduma kippuvad küsimused (KKK)
• Järeldus

Miks rikkevoolukatkestus nõuab kaitsmete asemel kõrgepingekaitselüliteid?

Kui ülekandeliinil tekib lühis, võib vool tõusta 20–60 korda normaalsest tasemest vähem kui ühe tsükliga (16,7 millisekundit sagedusel 60 Hz). Kaitsmed, kuigi odavad, reageerivad sulatades sisemise elemendi, luues pöördumatu avatud vooluringi. Kaitsmetel on aga kõrgepingerakenduste puhul kolm saatuslikku puudust: võimetus katkestada mitut tõrget, kaugjuhtimispuldi puudumine ja halb jõudlus kõrgete siirdetaastepingete korral. Kõrgepingekaitselülitid ületavad kõik piirangud elektromehaanilise täpsusega. Meie tehas Lugao Power Co., Ltd. on dokumenteerinud, et üks kõrgepingekaitselüliti suudab edukalt katkestada kuni 30 rikkejuhtumit enne kontakti vahetamist, samas kui kaitsme tuleb käsitsi vahetada pärast iga üksikut toimingut. See erinevus väljendub tundides versus nädalate katkestusaega 138 kV alajaamas.

Mõelge kaare väljasuremise füüsikale. Kui kaitselüliti kontaktid eralduvad, tekib elektrikaar, mis hoiab voolu läbi ioniseeritud gaasi. Kõrgepinge kaitselüliti ei pea mitte ainult mehaaniliselt avanema, vaid ka deioniseerima pilu kiiremini, kui süsteem uuesti lööb. See saavutatakse järgmiselt:

• Kiire kontaktide eraldamine:Avanemiskiirus 2–5 meetrit sekundis venitab kaare, suurendades selle takistust.
• Kustutusaine süstimine:SF6 gaasi- või vaakumkatkestid neelavad kaareplasmast elektrone, suurendades dielektrilist tugevust.
• Kaarrenn ja magnetväljapuhumismähised:Need komponendid sunnivad kaare jaotusplaatideks, jagades selle väikesteks segmentideks, mis jahtuvad kiiresti.
• Transient taastumispinge (TRV) juhtimine:Kõrgepinge kaitselüliti sisaldab astmelisi kondensaatoreid ja takisteid, et kujundada pinge lainekuju üle avaneva pilu, vältides uuesti süttimist.

Ohutuse seisukohast on erinevus veelgi suurem. Kaitsmed võivad tugevate rikkevoolude katkestamisel ägedalt plahvatada, paiskudes edasi sulametalli ja keraamikakilde.Kõrgepinge kaitselülitid, seevastu on suletud maandatud metallkorpustesse, millel on rõhuvabastusavad. Meie tehas viis läbi võrdleva testi: 25 kA rikke all olnud 38 kV kaitse lagunes, meie LVB 145 kV kõrgepinge kaitselüliti aga kõrvaldas edukalt 40 kA rikke ilma väliste kahjustusteta. Lisaks toetavad kaasaegsed kaitselülitid kaugväljalülitamist SCADA kaudu, võimaldades kaitsereleedel rikkeid eraldada vähem kui 3 tsükliga. See kiirus hoiab ära generaatori ebastabiilsuse ja väldib pinge kokkuvarisemist, mis põhjustab elektrikatkestusi. Kommunaalteenuste puhul erineb võimalus võrgu kiirest sektsioonidest kõrgepingekaitselülitite abil lokaalse katkestuse ja piirkondliku katastroofi vahel. Seega ei suuda kaitsmed lihtsalt täita kaasaegsete kõrgepingevõrkude ohutuse ja töökindluse nõudeid.

Lõpuks soosib varahaldus murdjaid. Kõrgepinge kaitselüliti annab pideva oleku tagasisidet abikontaktide ja gaasitiheduse monitoride kaudu. Need andmed võimaldavad prognoositavat hooldust, samas kui kaitsmed ei hoiata enne riket. Lugao Power Co., Ltd.-s integreerib meie Smart Breaker platvorm IoT andureid, mis hoiatavad operaatoreid, kui kontaktide kulumine ületab 80 protsenti, tagades ennetava asendamise. Kaitsmete abil on selline intelligentsuse tase võimatu. Seetõttu ei ole kõrgepingekaitselüliti üle 15 kV võrgu puhul mitte ainult kriitiline, vaid ka rahvusvaheliste standarditega (IEC 62271, IEEE C37) seaduslikult nõutav. Meie tehase missioon on pakkuda kaitselüliteid, mis ühendavad kiiruse, vastupidavuse ja diagnostilise intelligentsuse, sest võrgu ohutus on vaieldamatu.

Kuidas erinevad kaarekustutustehnoloogiad mõjutavad kõrgepingekaitselülitite jõudlust?

Õige kaarekustutuskeskkonna valimine on kõrgepingekaitselülitite jaoks kõige olulisem lahendus. Tänapäeval on kolm domineerivat tehnoloogiat SF6 (väävelheksafluoriid), vaakum ja õli (nüüdseks suures osas vananenud). Igaüks neist pakub ainulaadseid eeliseid ja kompromisse katkestusvõimsuse, hooldussageduse, keskkonnamõju ja kulude osas. Meie tehas Lugao Power Co., Ltd. toodab nii SF6 kui ka vaakumkõrgpinge kaitselülitite perekondi, mis hõlmavad pingeid 12 kV kuni 550 kV. Allpool käsitleme seda, kuidas iga tehnoloogia mõjutab jõudlusparameetreid, nagu katkestusvool, toimingute arv ja dielektrilise taastamise kiirus.

• SF6 pufferkaitsed:Need kasutavad kokkusurutud SF6 gaasi nii isolatsiooni kui ka kaarekustutusainena. Kui kontaktid on osa, surub liikuv kolb SF6 kokku ja suunab suure kiirusega düüsi voolu üle kaare. SF6-l on erakordne elektronide afiinsus, neelab kaarelt vabu elektrone ja taastab kiiresti dielektrilise tugevuse. Eelised hõlmavad väga suurt katkestusvõimet (sümmeetriline kuni 80 kA) ja suurepärast jõudlust mahtuvuslikul ümberlülitamisel (nt kondensaatoripangad). SF6 on aga tugev kasvuhoonegaas (23 500x CO2 globaalse soojenemise potentsiaal). Meie tehas leevendab seda suletud ahelaga gaasikäitlussüsteemidega ja lekkemääradega, mis on alla 0,1 protsendi aastas.

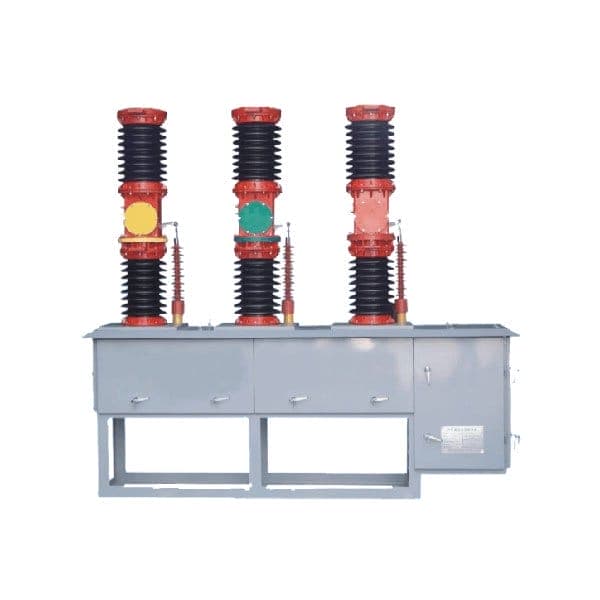

• Vaakumkaitselülitid (VCB):VCB-s on kontaktid suletud hermeetiliselt suletud keraamilisse kambrisse, mis on evakueeritud rõhuni 10^-6 torri. Kui kontaktid avanevad, hoiab kaare üle ainult kontaktidelt väljuv metalliaur. Praeguse nulli juures kondenseerub aur millisekundite jooksul, taastades dielektrilise tugevuse peaaegu kohe. Eeliste hulgas on äärmiselt pikk elektriline eluiga (kuni 30 000 toimingut nimivooluga), kasvuhoonegaaside puudumine ja väga madal hooldus. Piiranguks on pinge: vaakumtehnoloogia on majanduslikult tasuv kuni 40,5kV. Kõrgema pinge korral on vaja mitut järjestikku vaakumkatkestajat. Meie tehase VUB-seeria kõrgepingekaitselüliti 38 kV võrkude jaoks saavutab 31,5 kA katkestuse vaid 150 mm kontaktkäiguga, võimaldades kompaktset jaotusseadet.
• Hübriid- ja alternatiivgaasid:Hiljutised uuendused hõlmavad puhast õhku (kuiv õhk) ja fluoronitriili segusid (g3 gaasid), mis jäljendavad SF6 jõudlust väiksema keskkonnamõjuga. Need nõuavad hoolikat rõhu ja temperatuuri juhtimist, kuid on aktsepteeritud. Lugao Power Co., Ltd. pakub nüüd süsinikuneutraalseid alajaamu otsivatele klientidele g3 valmisolekuga kõrgepingekaitselülitit.

Erinevuste kvantifitseerimiseks kaaluge tüüpilist 145 kV alajaama, mis vajab õhuliini kaitseks kaitselülitit. SF6 puhvri kaitselüliti pakub 40 kA katkestusvõimsust ja 2000 operatsiooni mehaanilist eluiga. Selle pinge vaakum-alternatiiv nõuaks kolme järjestikust katkestust, mis suurendab keerukust. Seetõttu jääb SF6 ülekandepinge domineerivaks. Jaotamiseks (12kV kuni 36kV) eelistatakse vaakumkaitselüliteid nende nullhoolduse ja sagedase lülitusvõime tõttu. Meie tehas toodab mastile paigaldatud vaakumkõrgepingekaitselüliteid, mis on saavutanud 20 000 välioperatsiooni ilma kontakte vahetamata.

Allolev tabel võtab kokku meie tooteportfelli jõudlusnäitajad. Pange tähele, et termiline ja mehaaniline vastupidavus mõjutavad otseselt omamise kogukulusid, mis on võrguoperaatorite jaoks kriitiline tegur.

Oluline on see, et karastustehnoloogia valik määrab ka abisüsteemid. SF6 kaitselülitid nõuavad gaasitiheduse jälgimist ja perioodilist niiskuse kontrollimist, samas kui vaakumkaitselülitid nõuavad ainult kontakti kulumise näitamist käigu mõõtmise teel. Meie tehas sisaldab digitaalset liidest igal kõrgepingekaitselülitil, et lihtsustada seisukorra jälgimist. Klientidele, kes uuendavad õlikatkestusi, pakume moderniseeritavaid adaptereid, mis säilitavad olemasoleva alajaama jalajälje, tagades samal ajal kaasaegse jõudluse. Lõppkokkuvõttes tasakaalustab õige tehnoloogia rikkekohustusi, keskkonnapoliitikat ja elutsükli kulusid. Lugao Power Co., Ltd. insenerid on saadaval teie konkreetse võrgu jaoks kaare kustutamise võrdlusuuringu tegemiseks.

Millised põhiparameetrid määravad alajaamas kasutamiseks usaldusväärse kõrgepingekaitselüliti?

Kõrgepingekaitselüliti määramine nõuab üksteisest sõltuvate elektriliste ja mehaaniliste parameetrite mõistmist. Insenerid peavad arvestama mitte ainult nimipinge ja vooluga, vaid ka tõrkekatkestuse ajal esinevaid mööduvaid nähtusi. Meie tehas on tuvastanud kaheksa kriitilist parameetrit, mida iga ostja peaks enne hankimist hindama. Need parameetrid mõjutavad otseselt kaitselüliti töökindlust, ohutusvarusid ja kooskõlastamist olemasolevate kaitsesüsteemidega.

• Nimipinge (Ur):Maksimaalne efektiivpinge, mille jaoks kõrgepinge kaitselüliti on konstrueeritud. Tüüpilised standardväärtused: 12, 24, 36, 72,5, 145, 245, 420, 550 kV. Valige oma süsteemi maksimaalsest tööpingest järgmine standardtase.
• Nominaalne lühise katkestusvool (isc):Maksimaalne sümmeetriline tõrkevool, mida kaitselüliti võib katkestada. Üldised väärtused: 25, 31,5, 40, 50, 63, 80 kA. Meie tehas soovitab arvutada paigalduskohas maksimaalse võimaliku rikkevoolu ja lisada sellele 20 protsenti ohutusvaru.
• Nimiväärtuslik maksimaalne vastupidavusvool (Ip):Esimese suurema rikkevoolu ahela hariväärtus, tavaliselt 2,5–2,7 korda Isc. See määrab kontaktide mehaanilise tugevuse ja voolu kandetee. Kõrgepinge kaitselüliti peab vastu pidama Ip-le ilma kontakti tõrjumise või keevitamiseta.
• Nimetatud lühiajaline vastupidavusvool (Ik):RMS-i vool, mida kaitselüliti suudab kanda ühe sekundi jooksul kahjustamata. Tavaliselt võrdub Isc. See tagab, et kaitselüliti võib rikke ajal suletuks jääda, kui kaitserelee väljalülitumist viivitab.
• Transient Taastepinge (TRV) karakteristikud:Pinge, mis ilmub kaitselüliti kontaktidele pärast voolu nulli. TRV tipp ja tõusukiirus peavad olema katkestusvõime piires. Meie tehas pakub iga kõrgepingekaitselüliti mudeli jaoks TRV kõveraid, mis on sobitatud tüüpiliste võrgukonfiguratsioonidega (klemmide rike, lühikese liini rike).
• Tööjärjestus (O - t - CO - t' - CO):Määrab töötsükli. Standardne automaatse taassulgemise jada: avatud (tõrke katkestus), 0,3 sekundit, suletakse tõrke korral, avatakse uuesti, 3 minutit, sulgeda ja avada. Meie kõrgepingekaitselülitit on testitud O 0,3 s CO 3 min CO suhtes 100-protsendilise rikkevoolu juures.
• Mehaaniline vastupidavus (klass M1 või M2):M2 klass nõuab 10 000 mehaanilist toimingut ilma tõrgeteta. Meie tehase SF6 kaitselülitite arv ületab 12 000 toimingut, vaakummudelitel aga 30 000 toimingut.
• Elektriline vastupidavus (klass E1 või E2):E2-klass tähendab, et elektrikontaktid ei vaja kogu kasutusea jooksul tavapärastes kasutustingimustes hooldust. Meie vaakumkõrgepingekaitselüliti on reitinguga E2, mis vähendab drastiliselt elutsükli kulusid.

Lisaks nendele standardparameetritele on töökindluse tagamiseks olulised lisafunktsioonid, nagu kütteahelad madala temperatuuriga keskkondades, kondensatsioonivastased süsteemid ja kaugasendinäidikud. Meie tehas integreerib need igasse külma kliimasse tarnitavasse kõrgepingekaitselülitisse. Teine sageli tähelepanuta jäetud parameeter on katkestamise aeg (käsklusest väljalülitamiseni kaare väljasuremiseni). Kaasaegsed kaitselülitid saavutavad 1,5–3 tsüklit (25–50 ms). Kiirem katkestus vähendab rikkeenergiat ja piirab trafode ja kaablite kahjustamist.

Praktilise näitena kaaluge kommunaalettevõtet, mis uuendab 138 kV alajaama, mille arvutatud maksimaalne rikkevool on sümmeetriline 38 kA. Nad peaksid valima kõrgepingekaitselüliti, mille Ur=145kV, Isc=40kA, Ip=104kA (40kA x 2,6), TRV-võimega 1,3 pu IEEE C37.09 kohta ja mehaanilise vastupidavusega M2.Lugao Power Co., Ltd. pakub neile spetsifikatsioonidele täpselt vastavat mudelit LVB 145 koos lisafunktsioonidega, nagu sisseehitatud mahtuvuslikud pingejagurid sünkroniseeritud lülitamiseks. Pakume ka parameetrite kontroll-loendi arvutustabelit, et lihtsustada mitme teenusepakkuja võrdlemist. Valede parameetrite kasutamine põhjustab enneaegset kontakti erosiooni või isegi katastroofilist riket rikke korral. Seetõttu soovitab meie tehas tungivalt enne spetsifikatsioonide lõplikku vormistamist meie rakendusinseneridega nõu pidada.

Kuidas saavad regulaarsed ajastus- ja kontakttakistustestid teie kõrgepingekaitselüliti eluiga pikendada?

Kõrgepingekaitselüliti võib olla mitu kuud jõude, kuid see peab vea ilmnemisel töötama laitmatult. Seetõttu ei ole perioodilise testimise kaudu prognoositav hooldus vabatahtlik, vaid hädavajalik. Kõige diagnostilisema väärtuse annavad kaks testi: dünaamiline ajastus (sõidukõvera analüüs) ja staatiline kontakttakistus (mikrooomi mõõtmine). Meie tehas on analüüsinud 500 alajaama hooldusdokumente ja leidnud, et igal aastal testitavad kaitselülitid näitavad 78 protsenti vähem rikkeid kui need, mida testitakse iga 5 aasta järel. Allpool kirjeldame, kuidas iga test töötab ja kuidas tulemusi tõlgendada.

• Kontakti ajastamise test:Kasutades digitaalset taimerit ja reisiandurit, registreerib see test aja väljalülituskäsklusest kontaktide eraldamiseni ja eraldamisest täielikult avatud asendini. Mõõdab ka sulgemisaega ja kontakti põrgatust. Terve kõrgepingekaitselüliti avanemisaeg peaks jääma tehaseväärtustest ±10 protsendi piiresse (nt 35 ms ± 3,5 ms). Kui avanemisaeg pikeneb rohkem kui 15 protsenti, näitab see mehhanismi kulumist või madalat hüdraulilist rõhku. Meie tehas pakub iga tarnitud kõrgepingekaitselüliti jaoks baasjoone ajastuskõveraid.
• Põhikontakti takistus (alalisvoolu millioomi test):Madala takistusega mikrooomimõõtur sisestab suletud kontaktidele 100A alalisvoolu. Puhtad kontaktid näitavad SF6 kaitselülitite takistust tavaliselt alla 50 mikrooomi ja vaakumkaitselülitite puhul alla 30 mikrooomi. Tõusev takistus näitab täppide tekkimist või oksüdatsiooni. Kui takistus kahekordistub algtasemega võrreldes, tuleks planeerida kontakti asendamine. Meie tehas soovitab kriitiliste kaitselülitite jaoks seda testi teha igal aastal.
• Liikumise analüüs:Löögianduri abil mõõdame kontaktkiirust avamisel ja sulgemisel. Piisav kiirus (nt 2,5 m/s avanemiskiirus 145 kV kaitselüliti puhul) tagab kaare korraliku kustutamise. Aeglane kiirus võib viidata sidemetele või madalale gaasirõhule. Lugao Power Co., Ltd. kaasaskantavad analüsaatorid saavad seda testi teha ilma kaitselülitit lahti võtmata.
• Isolatsioonitakistuse ja dielektrilisuse testid:Rakendage avatud kontaktidele ja maandusele 1,5-kordne nimipinge. Igasugune langus alla 1 kV mikrofaradi kohta näitab saastumist või niiskuse sissetungimist. SF6 kaitselülitite puhul peab gaasi niiskusesisaldus jääma alla 150 ppm mahu järgi.

Lisaks elektrikatsetele on ülioluline töömehhanismide (vedrulaetav, hüdrauliline või pneumaatiline) mehaaniline kontroll. Meie tehas kavandab modulaarseid täiturmehhanismi kassette, mida saab vahetada vähem kui 2 tunniga, minimeerides seisakuid. Kuid isegi parim mehhanism ebaõnnestub, kui määrimine kõveneb. Soovitame kasutada kõrgepingekaitselülitit (üks avatud sulgemisoperatsioon) iga 6 kuu järel jõudeoleku ajal. See jaotab rasva ümber ja poleerib kontakte.

Kulutulude seisukohast maksab üks ajastustest umbes 300–800 dollarit kaitselüliti kohta, samas kui ebaõnnestunud kõrgepingekaitselüliti asendamine hädaolukorras võib ületada 50 000 dollarit, millele lisandub katkestustulu. Lisaks võtavad kommunaalettevõtted üha enam kasutusele võrguseiresüsteeme, mis viivad läbi kiudoptiliste andurite abil pideva ajastuse ja takistuse analüüsi. Meie tehase Smart Breaker pakett sisaldab püsivat reisiandurit ja kohalikku ekraani, mis hoiatab operaatoreid parameetrite triivimise korral. Näiteks kui kontakttakistus tõuseb 18 kuu jooksul 40-lt 70 mikrooomile, genereerib süsteem hoiatuse plaanilise hoolduse kohta. See seisundipõhine lähenemine pikendab eluiga kuni 50 protsenti võrreldes ajapõhise asendamisega. Tugeva testimisprogrammi rakendamiseks pakub meie tehas majatehnikutele koolitust ja üksikasjalikke testimalle. Pidage meeles, et regulaarseid katseid läbiv kõrgepinge kaitselüliti kaitseb teie võrku kolm aastakümmet või kauem. Lugaos tagame selle oma Premium-seeria kaitselülititele 25-aastase jõudlusgarantiiga.

Korduma kippuvad küsimused (KKK)

1. küsimus: kas kõrgepingekaitselüliti saab tõrke kõrvaldada kiiremini kui tsükkel ja miks on kiirus võrgu ohutuse seisukohalt oluline?

Vastus: Jah, kaasaegsed kõrgepingekaitselülitid kõrvaldavad vead 1,5–2 tsükliga (60 Hz süsteemide puhul 25–33 millisekundit). Kiirus on kriitiline, sest mida kauem rike püsib, seda suurem on termiline ja mehaaniline stress trafodele, kaablitele ja generaatoritele. 100 millisekundiline viivitus võib suurendada rikkeenergiat 400 protsenti, põhjustades toitetrafode mähise deformatsiooni ja potentsiaalse tulekahju. Lisaks väldib kiire tühjendamine pingelanguste levimist läbi võrgu, säilitades seega stabiilsuse lähedalasuvate koormuste jaoks. Meie tehase 145kV SF6 kõrgepinge kaitselüliti saavutab 2-tsüklilise katkestusaja, mis vastab kõige rangematele kommunaalteenuste nõuetele ajutise stabiilsuse tagamiseks.

2. küsimus: kui sageli tuleks kõrgepingekaitselülitit vahetada ja milliseid kasutusea lõppemise märke peaksid operaatorid jälgima?

Vastus: Hästi hooldatud kõrgepinge kaitselüliti kestab tavaliselt 25–40 aastat, olenevalt rikete sagedusest ja keskkonnatingimustest. Eluea lõppemise märkide hulka kuuluvad: püsivalt kõrge kontakttakistus (üle 150 mikrooomi 145 kV kaitselüliti puhul), ebatavaline müra töö ajal (lihvimine või vedru laengu viivitus), nähtav väline gaasileke (SF6 rõhulangus alla 0,4 MPa) ja ajastamise spetsifikatsioonide mittetäitmine enam kui 20 protsenti. Samuti, kui isolatsioonitakistus langeb alla 1000 megaoomi, on dielektriline terviklikkus ohus. Lugao Power Co., Ltd. soovitab kapitaalremonti pärast 10 000 mehaanilist toimingut või kui ennustav diagnostika näitab kontaktide kulumist üle 80 protsendi. Osalise tühjenemise kaardistamine võib tuvastada ka sisemised defektid enne katastroofilist riket.

3. küsimus: miks kasutatakse SF6 kõrgepingekaitselüliteid keskkonnaprobleemidest hoolimata endiselt laialdaselt?

Vastus: SF6 jääb domineerivaks, kuna ükski teine ​​gaas ei vasta selle kombinatsioonile suurest dielektrilisest tugevusest (3x õhust samal rõhul), suurepärasest kaarekustutusvõimest ja soojusjuhtivusest. Pingetele üle 72,5 kV pakub SF6 kõige kompaktsemat ja töökindlamat lahendust. Tööstus aga tegeleb kõrge globaalse soojenemise potentsiaaliga (GWP = 23 500) täiustatud gaasikäitlustavade abil: kaasaegsete kaitselülitite lekkemäär on alla 0,1 protsendi aastas ja ringlussevõtuprogrammid püüavad SF6 eluea lõpus tagasi. Lisaks vähendavad uued alternatiivid, nagu gaas g3 (fluoronitriili segu), GWP-d 98 protsenti, säilitades samal ajal sarnase jõudluse. Lugao Power Co., Ltd. pakub nüüd g3-valmidusega kõrgepingekaitselülitit keskkonnatundlike projektide jaoks, kuid olemasoleva infrastruktuuri jaoks on lekkeseirega SF6 endiselt kõige praktilisem valik.

4. küsimus: kas kõrgepingekaitselülitit saab kasutada igapäevaseks koormuse ümberlülitamiseks või on see ainult tõrkekaitseks?

Vastus: Jah, paljud kõrgepingekaitselülitid on ette nähtud igapäevaseks koormusvoolu lülitamiseks (klass C2 või kõrgem). Kuid sagedane koormuse ümberlülitamine põhjustab iga avatud toimingu ajal kaarkaarest tingitud kontaktide kulumist, nii et igapäevaseks ümberlülitamiseks (nt kondensaatoripatareideks või reaktorilülitamiseks) kasutatavad kaitselülitid nõuavad suuremat elektrilist vastupidavust (klass E2) ja võimalik, et liigpingete piiramiseks on vaja kasutada ka eeltakisteid. Rakenduste jaoks, mis nõuavad tuhandeid lülitusoperatsioone aastas, on vaakumkaitselülitid paremad tänu oma pikemale elektrilisele elueale. Meie tehase VUB vaakumkõrgepinge kaitselüliti on spetsiaalselt loodud igapäevaseks ümberlülitamiseks kuni 30 000 toimingut. Konsulteerige alati kaitselüliti tööklassiga ja vältige sagedaseks koormuse ümberlülitamiseks üldotstarbelise tõrkekaitselüliti kasutamist, kuna kontaktide enneaegne erosioon tekib.

5. küsimus: milliseid ohutusprotseduure tuleb järgida enne kõrgepingekaitselüliti käsitsi käivitamist alajaamas?

Vastus: Enne käsitsi kasutamist järgige viieastmelist ohutusprotokolli: 1) Hankige juhtimiskeskusest lülituskäsk ja kontrollige kaitselüliti asendit SCADA kaudu. 2) Lülitage pinge sisse kohalikud juhtahelad ja rakendage vedrulaadimismootorile lukustusmärk. 3) Kontrollige pingedetektoriga, et kõrgepinge kaitselüliti mõlemad küljed on pingevabad või lahtiühendamislülitid on avatud. 4) Kandke kaarekindlusega isikukaitsevahendeid (cal/cm² ülikond, näokaitse ja pingekindaid). 5) Kui kaitselülitil on käsitsi laadimiskäepide, kasutage kaugjuhtimispuldi vänta, mis seisneb kaarelöögi vältimiseks küljel. Ärge kunagi minge blokeeringutest mööda ega püüdke sundida kaitselülitit, mis näitab mehaanilist takistust. Lugao Power Co., Ltd. pakub üksikasjalikku ohutusvideot iga kõrgepingekaitselülitiga tarnimisel, kinnitades, et operaatori ohutus on esmatähtis.

Järeldus: suurendage oma võrgu vastupidavust meie kõrgepingekaitselülititega

Kõrgepingekaitselülitid on elektrivõrkude eesliinikaitsjad, mis ühendavad kiire mehaanilise tegevuse keeruka kaare kustutusfüüsikaga. Nende rolli ei saa üle hinnata, alates voolukatkestuste vältimisest kuni taastuvenergia integreerimise võimaldamiseni. Nagu meil on üksikasjalik, õige valik, mis põhineb nimiparameetritel, rutiinsed ajastus- ja kontakttakistustestid ning kustutamistehnoloogiate mõistmine, on olulised tavad. Lugao Power Co., Ltd. on projekteerinud ja tootnud kõrgepingekaitselüliteid neli aastakümmet, tarnides üle 30 000 seadme kommunaalettevõtetele ja tööstustele 50 riigis. Meie tehas kasutab robotkeevitust, SF6 lekketesti kuni 1e-6 mbarl/s ja täielikke koostetehase vastuvõtuteste vastavalt IEC ja ANSI standarditele.

Ärge oodake, kuni kaitselüliti tõrge teie tegevust häirib.Võtke meie tehnilise müügimeeskonnaga ühendust juba tänatasuta alajaama kaitse auditile. Analüüsime teie rikete nõudeid, esitame täieliku kõrgepingekaitselüliti spetsifikatsiooni ja pakume oma Smart Breakeri jälgimisplatvormi demo. Iga ost sisaldab üheaastast kohapeal kasutuselevõttu ja koolituspaketti. Lugao Power Co., Ltd. uuendage ohutust, töökindlust ja meelerahu. – teie partner elektrisüsteemi kaitses. Küsige oma hinnapakkumist kohe meie veebisaidi või e-posti kaudu, et saada tootekataloog ja juhtumiuuringud sarnaste paigalduste kohta. Üheskoos hoiame teie võrku turvalisena.
