Milliseid tegureid peaksid insenerid rõnga põhiseadme valimisel arvestama?

Õige Ring-põhiseadme valimine on kriitiline otsus, mis mõjutab keskpinge jaotusvõrkude töökindlust, ohutust ja töötõhusust. Inseneride jaoks ulatub valik põhispetsifikatsioonidest kaugemale – see hõlmab lühisekindluse, isolatsioonitehnoloogia, keskkonnatingimuste ja pikaajaliste hooldusstrateegiate hindamist. Halvasti valitudRingi põhiseadevõib põhjustada ettenägematuid katkestusi, suurenenud kaarevälgatusriske ja suuremaid koguomamiskulusid. Seetõttu muutub koormuse katkestuslülitite, rikkekatkestusmehhanismide ja korpuse hinnangute vastastikuse mõju mõistmine iga tugeva toitesüsteemi konstruktsiooni jaoks oluliseks.

Oleme ettevõttes Lugao Power Co., Ltd. kulutanud aastakümneid, et täiustada oma lähenemist RMU inseneritööle. Selles artiklis käsitleme tehnilisi tegureid, mis peaksid teie valikuprotsessi juhtima. Alates dielektrilistest omadustest kuni tulevase mastaapsuseni pakume kontrollnimekirja, mis ühtib nii IEC kui ka IEEE standarditega. Olenemata sellest, kas kavandate sekundaarset jaotusvõrku tuulepargile, andmekeskusele või tööstusettevõttele, need teadmised aitavad teil teha enesekindla ja andmepõhise otsuse. Meie tehas toodab aastas üle 10 000 ühiku ja oleme õppinud, et edukad projektid algavad alati Ringi põhiseadme kohta õigete küsimuste esitamisest.

Sisukord

1. Millised on peamised elektrilised parameetrid, mis määravad rõnga põhiseadme jõudluse?

Kui insenerid määravad rõnga põhiseadme, moodustavad esmased elektrilised parameetrid iga projekteerimisarvutuse selgroo. Need parameetrid määravad, kas RMU saab hakkama tavaliste koormusvoolude, mööduvate liigpingete ja lühiste tingimustega ilma võrku kahjustamata. Meie Lugao Power Co., Ltd. tehas nõuab iga parameetri kontrollimist tüübitestide abil ja soovitame inseneridel nõuda kolmanda osapoole testiaruandeid. Allpool on kriitilised elektrilised parameetrid, mida peate analüüsima.

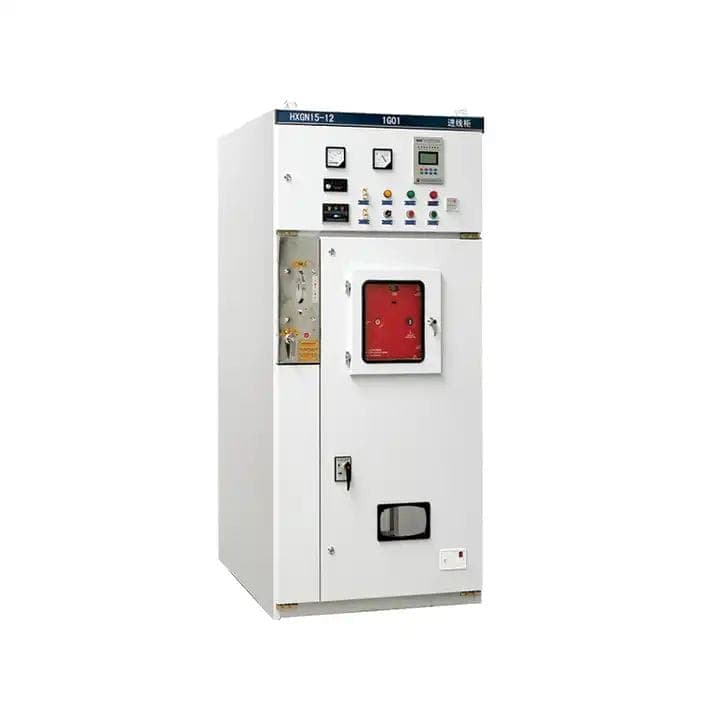

• Nimipinge (Ur):Tavaliselt 12kV, 24kV või 36kV teisese jaotuse jaoks. RMU peab taluma pidevat tööpinget ja ajutisi liigpingeid (nt 1,2x Ur 8 tunni jooksul). Meie tehase Ringi põhiseadme mudelid hõlmavad 12 kV kuni 40,5 kV pinget, 24 kV versioonide puhul 1,5-kordse pikseimpulsi pingetaluvusega 95 kV.
• Nimivool (Ir):Levinud väärtused on 630A või 1250A toite- ja ahelarakenduste puhul. Kuid mõelge: kas RMU peaks tulevase koormuse kasvuga toime tulema? Sageli soovitame inseneridel valida 1250A peamise siini ka siis, kui algkoormus on 400A, sest meie tehaseandmed näitavad, et 70% alajaamadest laieneb viie aasta jooksul.
• Lühiajaline vastupidavusvool (Ik):Tavaliselt 20kA/1s, 25kA/3s või 31,5kA/1s. See on võime taluda lühisvoolu ilma mehaaniliste või termiliste kahjustusteta. Kõrge rikketasemega tööstusvõrkude puhul soovitame minimaalselt 25 kA/3 s. Meie Lugao Power Co., Ltd. Rõnga põhiseade saavutab 31,5 kA/3s kõigi siiniühenduste puhul.
• Maksimaalne vastupidavusvool (Ip):2,5 korda Ik (nt 50 kA 20 kA RMU puhul). See elektrodünaamiline vastupidavus tagab, et juhid ei tõrju ega deformeeru rikke esimese haripunkti ajal.
• Nimetatud lühise tegemise võimsus:Koormuslülitite puhul on see võimalus tõrke korral sulgeda. Meie tehase seadmed on hinnatud 63 kA tippvoolu jaoks, mis tagab tugeva sulgemise halvima stsenaariumi korral.
• Sisekaare klassifikatsioon (IAC):IEC 62271-200 määratleb IAC-reitingud, nagu AFL/AFLR 12kV 20kA/1s. Soovitame inseneridel alati määrata juurdepääsetavuse IAC (nt piiratud juurdepääsu jaoks AFL). Lugao Power Co., Ltd. pakub IAC A FL 31,5 kA/1s kõikidel Ringi põhiseadme korpustel.

Lisaks arvestage võimsuse sageduse taluvuspingega (kuiv ja märg) ja osalise tühjenemise tasemega. 24kV RMU puhul peaks 1-minutilise toitesageduse taluvus olema 50kV. Osalise tühjenemise alguspinge peab olema üle 1,1 Ur. Meie tehas kasutab enne saatmist iga Ringi põhiseadme jaoks automatiseeritud PD-testimist. Järgmine tabel võtab kokku meie LGU-RMU seeria standardparameetrid, mida insenerid saavad võrdlusalusena kasutada.

Lõpuks peavad insenerid kontrollima kõigi integraallülitite lühise nimivõimsust. Meie kogemuse kohaselt on tavaline järelevalve ajutise taastumispinge (TRV) omaduste ignoreerimine. Meie tehas tagab, et iga vaakumkaitsega Ring põhiseade vastab TRV klassile C2 või E2. Pidage meeles: elektrilised parameetrid ei ole sõltumatud; näiteks kõrgem Ir vähendab sageli termiliste piirangute tõttu vastupidavust lühistele. Kontrollige alati ristkontrolli, kasutades tootja esitatud alandamiskõveraid.Lugao Power Co., Ltd.pakub soovi korral tasuta simulatsiooniaruandeid.

2. Kuidas isolatsioonikeskkond (SF6 vs. kuiv õhk vs. tahke aine) mõjutab töökindlust ja keskkonnanõuetele vastavust?

Rõnga põhiseadmes olev isolatsioonikeskkond on midagi enamat kui lihtsalt dielektrik – see määrab kindlaks hooldusintervallid, lekkeriskid ja isegi regulatiivse aktsepteerimise. Enamik insenere tunneb SF6 (väävelheksafluoriid) selle suurepäraste kaarekustutusomaduste tõttu, kuid kasvavad keskkonnaeeskirjad (F-gaasi määrused, EL 517/2014) nõuavad alternatiive. Meie tehas on välja töötanud nii SF6-isolatsiooniga kui ka keskkonnasõbralikud kuiva õhu + tahke isolatsiooniga Ring Main Unit liinid. Siit saate teada, kuidas iga meedium teie valikut mõjutab.

• SF6-isolatsiooniga RMU:Pakub kompaktset suurust (kuni 70% väiksem kui õhkisolatsiooniga), kõrget dielektrilist tugevust (3 korda õhust suurem) ja vastupidavat konstruktsiooni. SF6 globaalse soojenemise potentsiaal (GWP) on aga 23 500. Leke alla 0,1% aastas on vastuvõetav, kuid vajalik on regulaarne gaasitiheduse jälgimine. Meie Lugao Power Co., Ltd. SF6 Ringi põhiseade kasutab laserkeevitatud roostevabast terasest mahuteid, mille aastane leke on alla 0,01%.
• Kuiv õhk / N2-isolatsiooniga RMU:Kasutab puhastatud õhku või lämmastikku rõhul 1,2–1,5 baari. GWP=0, aruandluskohustus puudub, kuid nõuab suuremaid korpuse mõõtmeid (20-30% suurem) ja väiksemat dielektrilist tugevust. Meie tehase kuiva õhu RMU vastab 1,4-baarise absoluutrõhuga 24 kV nimiväärtustele ja standardvarustuses on aktiivne rõhu jälgimine.
• Tahke isoleeritud RMU:Epoksiidvaigu kapseldamine välistab gaasilekke täielikult. Äärmiselt vastupidav vibratsioonitundlike keskkondade jaoks, nagu avamereplatvormid. Negatiivne külg: suurem kaal ja piiratud parandatavus. Linnaalajaamade jaoks pakub meie tahke isolatsiooniga rõngaspõhiseade 100% rohelist mandaadi ja osalise tühjenemiseta jõudlust.

Usaldusväärsuse seisukohast kaaluge töökeskkonda. Kõrge õhuniiskusega rannikualadel on SF6 ja tahke isolatsioon paremad, kuna kuiva õhu süsteemid võivad vajada täiendavaid kuivatuskassette. Külmas kliimas (alla -25°C) võib SF6 veelduda, kui ei kasutata küttekehasid või gaasisegusid (SF6/N2). Meie tehas lahendab selle spetsiaalse gaasiseguga meie arktilise kvaliteediga rõnga põhiseadmes. Hinnake ka tootja suutlikkust kohapeal täita. Lugao Power Co., Ltd. pakub ülemaailmseid teenindusmeeskondi, kes on koolitatud nii SF6 kui ka keskkonnasõbraliku meedia jaoks.

Keskkonnanõuete järgimine on nüüd vaieldamatu. Paljud kommunaalteenuste hanked nõuavad elutsükli hindamist (LCA). Meie tehas on läbi viinud meie RMU portfelli jaoks LCA, mis näitab, et kuiva õhu rõnga põhiseade vähendab süsiniku jalajälge 30 aasta jooksul SF6-ga võrreldes 98%. Rohelise hoone sertifikaatide (LEED, BREEAM) kallal töötavate inseneride jaoks võib madala GWP-ga RMU valimine panustada ainepunktidesse. SF6 pakub siiski maa-aluste alajaamade jaoks võrreldamatut kompaktsust. Otsustusmaatriks peaks sisaldama: ruumipiiranguid, lekkeseire võimalust ja kohalikke keskkonnaeeskirju. Lugao Power Co., Ltd. pakume hübriidlahendust: SF6 põhipaaki kuiva õhu kaablikambritega, tasakaalustav jõudlus ja jätkusuutlikkus.

3. Miks peaksid insenerid enne valikut hindama rikete tegemise ja tõkestamise võimeid?

Ringi põhiseadme turvavõrgud on rikete tegemise ja katkestamise võimalused. Kui koormuse katkestuslüliti võib katkestada koormusvoolud kuni nimivooluni, siis rikkeolukord nõuab, et RMU saaks lühisele (tootmisvõime) sulguda ja seejärel rikkevoolu katkestada (katkestusvõime) – sageli kooskõlastatult ülesvoolu kaitsega. Meie tehas on olnud tunnistajaks riketele, mille puhul insenerid eeldasid, et RMU lahklüliti suudab toime tulla kaitselülitiga sarnaste tõrkeülesannetega. See on ohtlik eksiarvamus.

• Vea tegemise võime (tippväärtus):Rõnga põhiseadme koormuse katkestuslüliti puhul on tootmisvõimsus tavaliselt 2,5–3 korda suurem kui lühiajaline nimivool. 25kA/3s RMU puhul peaks tootmisvõimsus olema vähemalt 62,5kA tipp. Meie tehas testib iga partii sünteetilise testimisahelaga, et kontrollida toimivust halvima asümmeetria korral.
• Rikke katkestusvõime (RMS):Standardsed koormuse katkestuslülitid ei ole ette nähtud lühisvoolude katkestamiseks; nad tuginevad kaitsmetele või ülesvoolu kaitselülititele. Kui teie konstruktsioon kasutab RMU-d ainult lülitusseadmena, veenduge, et ülesvoolu kaitselüliti oleks kooskõlas kaitsme omadustega. Vaakumkaitselülitiga varustatud rõnga põhiseadme katkestusvõimsus võib aga sümmeetriliselt olla kuni 31,5 kA. Lugao Power Co., Ltd. pakub integreeritud VCB-ga RMU-d, katkestusvõimsus 25 kA 24 kV juures.
• Ülekandevoolu katkestus:Silmuskonfiguratsioonides, kui üks külg on avatud ja tekib rike, peab RMU katkestama ülekandevoolu (tavaliselt kuni 1,2x Ir). Meie tehase kolmeasendilist lülitit SF6 (suletud, avatud, maandatud) on testitud 1000 toimingu jaoks ülekandevoolul 850A.

Teine kriitiline tegur on maanduslüliti tootmisvõimsus. Maanduslülitid peavad suutma sulgeda pinge all oleva rikke korral – seda nõuet sageli eiratakse. Vastavalt standardile IEC 62271-102 peaks maanduslüliti nominaalne lühisevõimekus olema võrdne maksimaalse vastupidavusvooluga. Meie tehase rõnga põhiseade sisaldab blokeeritud maanduslülitit, mida on testitud 62,5 kA tipul. Soovitame inseneridel alati nõuda katsesertifikaate nii valmistamise kui ka rikkumiste jaoks, mitte ainult soojustaluvuse kohta.

Lisaks arvestage enne hooldust tõrkeid tekitavate toimingute arvuga. Vaakumkatkestite puhul võib elektriline vastupidavus olla 100 täistõrketoimingut nimivoolul. Meie tehas kasutab vask-kroom kontakte, et saavutada 30 täielikku rikkekatkestust 31,5 kA juures. Seevastu SF6 pöördlülititel on madalam tõrketõrjevõime – need sõltuvad kaare rõhu tõusust. Meie kogemuse kohaselt annab parima tasakaalu rõnga põhiseadme kasutamine koos kaitsmelülitiga toitekaitseks ja VCB-ga. Lugao Power Co., Ltd. pakub meie inseneritoe osana koordineerimisuuringut, tagades, et teie rikete võimsus on vastavuses relee seadistustega ja trafo sisselülitamisega.

4. Millised mehaanilised ja keskkonnaalased vastupidavustestid kinnitavad rõnga põhiseadet karmides tingimustes?

Isegi parimad elektrilised parameetrid ei tähenda midagi, kui Ringi põhiseade korrosiooni, vibratsiooni või äärmuslike temperatuuride tõttu ebaõnnestub. Insenerid peavad vaatama kaugemale andmelehtedest ja nõudma mehaanilise ja keskkonnaalase vastupidavuse tõendeid. Meie tehases töötab ISO 17025 akrediteeritud labor, kus allutame iga RMU kujundusele järgmistele valideerimistestidele. Rusikareegel on see, et kui tootja ei saa neid aruandeid esitada, ärge täpsustage oma toodet.

• Mehaaniline vastupidavus (M1/M2 klass IEC 62271-1 järgi):M1 = 1000 toimingut, M2 = 5000 toimingut koormuse katkestuslülitite jaoks. Ringi põhiseadmete jaoks sageli lülitatavates võrkudes (nt kondensaatoripangad või tuuleturbiinid) soovitame M2 klassi. Meie Lugao Power Co., Ltd. Ringi põhiseade teeb kolme asendiga lülitiga 10 000 toimingut ilma hoolduseta.
• IP-kaitse reiting:Välis-RMU (kioskitüüp) puhul on IP54 või IP65 kohustuslik. Siseruumides, IP3X minimaalne. Meie tehas pakub kaitset IP67 sukeldumisohtlikele aladele – testitud 1 m sügavuses vees 30 minutit.
• Korrosioonikindlus (C5-M kõrge korrosioonivõime):Vastavalt standardile ISO 12944 vajavad tööstus- või meretsoonides kasutatavad korpused C5-M katmist. Meie tehas kasutab nanokeraamilist eeltöötlust + polüesterpulbervärvimist, läbides 1000-tunnise soolapihustustesti ASTM B117 järgi.
• Temperatuuri tõusu test:1,1-kordse nimivoolu korral ei tohiks kontaktide temperatuuri tõus hõbetatud kontaktide puhul ületada 65K. Meie tehas teostab fiiberoptilise jälgitava temperatuuri tõusu teste, tagades, et meie ring põhiseade töötab 15% jahedamalt kui IEC piirid.
• Lühise ja sisekaare test:Peale standardse 1 s kaare kontrollime rõhu vähendamise tõhusust. Meie tehase RMU-l on tagumine kaarekanal, mis juhib gaasid operaatorist eemale, kontrollitud täisskaala testiga 31,5 kA/1s.

Sageli jäetakse seismiline kvalifikatsioon tähelepanuta. Maavärinaohtlikes piirkondades peab rõnga põhiseade taluma kiirendustasemeid (0,5–1,0 g) ilma funktsionaalsust kaotamata. Meie tehas on kvalifitseerinud meie RMU 0,8 g horisontaalseks ja 0,4 g vertikaalseks IEEE 693 kohta. Kaaluge ka kõrguse vähendamist: üle 1000 m väheneb dielektriline tugevus umbes 1% 100 m kohta. 2000 m kaugusel asuvate paigalduste jaoks pakub meie tehas modifitseeritud isolatsioonikonstruktsiooni suurendatud vahedega.

Lõpuks küsige tüübitestide aruandeid sõltumatult laborilt, nagu KEMA, CESI või IPH. Need aruanded peaksid sisaldama termilisi, dielektrilisi ja mehaanilisi järjestusi. Lugao Power Co., Ltd.-s teeme oma täielikud tüübikatsete aruanded inseneridele turvalise portaali kaudu kättesaadavaks. Oleme kasutusele võtnud ka digitaalse kaksikteenuse: simuleerime lõplike elementide analüüsi abil teie konkreetse Ringi põhiseadme konfiguratsiooni mehaanilist eluiga. See ennetav valideerimine tagab, et ükski varjatud nõrkus ei ohusta teie võrku.

5. Kuidas elutsükli kulud ja modulaarsus võivad alajaamade pikaajalist planeerimist mõjutada?

Insenerid keskenduvad sageli esialgsetele hankekuludele, kuid rõnga põhiseadme omamise kogukulu (TCO) ulatub 20–40 aastani. Meie tehas on analüüsinud enam kui 500 alajaama andmeid ja leidsime, et hooldus-, energiakaod ja laienemiskulud moodustavad 60% TCO-st. Seetõttu toob RMU valimine ainult esialgse hinnaga kaasa suuremad pikaajalised kulud. Siit saate teada, kuidas võtta kasutusele elutsükli perspektiiv.

• Hooldusintervallid ja juurdepääs:SF6 suletud RMU ei nõua gaasi käitlemist 20 aasta jooksul, kui lekkemäär on alla 0,1% aastas. Meie tehase Ring-põhiseadmel on lülituskambri hooldusvaba disain. Kuiva õhuga seadmete puhul on siiski vaja perioodilist survet kontrollida. Koolitame kohalikke koostööpartnereid 5-aastase kontrolli teostamiseks.
• Energiakaod (koormuskaod):Vase kaod siinides ja kontaktides võivad olla märkimisväärsed. 630A RMU 150 W kadudega täiskoormusel 20 aasta jooksul (eeldusel, et $0,12/kWh) maksab ainuüksi kaotusena 3150 $. Meie tehas optimeerib kontaktide disaini, kasutades hõbe-nikli sulamit, vähendades kadusid 18% võrreldes standardse disainiga.
• Modulaarsus ja laiendatavus:Tulevikukindel Ring-põhiseade peaks võimaldama toitemoodulite lisamist ilma gaasi käsitsemise või siini lahtivõtmiseta. Meie tehas pakub modulaarset "plug-and-bus" süsteemi: saate 2-feeder RMU laiendada 6 feederini 2 tunniga. See modulaarsus väldib kulukaid alajaamade ümberehitusi.
• Varuosade saadavus:Veenduge, et tootja annab varuosadele vähemalt 25-aastase garantii. Lugao Power Co., Ltd. varustab kõiki meie RMU mudelite komponente ja me määrame igale seadmele kordumatu QR-koodi osade koheseks tuvastamiseks.

Lisaks arvestage ka planeerimata katkestuste maksumusega. Vastavalt meie tehase usaldusväärsuse andmebaasile vähendab sisemise kaare klassifikatsiooni ja tõrketaluvate mehhanismidega rõnga põhiseade katkestuste kestust 80%. Sisaldame enesediagnostilisi andureid (temperatuur, osaline tühjendus, gaasi tihedus), mis ühendatakse pilvepõhise jälgimisplatvormiga. See ennustav hooldusfunktsioon lisab esialgsetele kuludele 3–5%, kuid vähendab elutsükli kulusid keskmiselt 22%. Kriitilise infrastruktuuriga (haiglad, andmekeskused) töötavatele inseneridele soovitame meie nutikat RMU-d koos reaalajas analüütikaga.

Lõpuks hinnake tootja võimet pakkuda koolitust ja kaugtuge. Meie tehas sisaldab iga Ringi põhiseadme tellimuse korral 2-päevast kohapealset kasutuselevõtukoolitust, millele lisandub 10-aastane garantii vaakumkatkestile. TCO arvutamisel võtke arvesse dekomisjoneerimiskulusid: SF6 seadmete jaoks on vaja sertifitseeritud gaasi taaskasutamist, samas kui meie keskkonnasõbraliku kuiva õhu RMU saab ilma eriprotseduurideta lammutama. Valides Lugao Power Co., Ltd., viivad insenerid finantsplaneerimise vastavusse töökvaliteediga.

Kokkuvõte: tehniliste tegurite integreerimine sidusasse RMU strateegiasse

Rõnga põhiseadme valimine on mitmemõõtmeline väljakutse, mis tasakaalustab elektrilist vastupidavust, keskkonnaga kohanemisvõimet, ohutust ja majanduslikku ettenägelikkust. Insenerid peavad eelistama nimipinget ja lühisvõimsust kui vaieldamatut alust. Seejärel kujundab isolatsioonimaterjali valik (SF6, kuiv õhk või tahke aine) nii eeskirjadele vastavust kui ka füüsilist jalajälge. Rikete tegemise/murdmise võimeid tuleb kontrollida tüübitestide, mitte ainult andmelehe väidete kaudu. Karmides keskkondades on vaja mehaanilist vastupidavust ja korrosioonikindlust. Lõpuks hoiab elutsükli kulude analüüs, mis sisaldab modulaarsust ja prognoositavat hooldust, ära kulukaid moderniseerimisi. Lugaos teevad meie tehase insenerid koostööd klientidega, et luua kohandatud RMU lahendusi, mis järgivad neid põhimõtteid. Kutsume teid üles kasutama meie 20 aasta pikkust põlluandmeid ja meie Ringi põhiseadme konfiguraatorit, et luua spetsifikatsioon, mis tagab aastakümneteks ohutuse, töökindluse ja väärtuse.
