Millised on peamised kaalutlused kõrgepingekaitselülitite valimisel?

Valik aKõrgepinge kaitselülition üks kõige mõjuvamaid otsuseid, mille elektrisüsteemi insener teeb. See ei ole lihtne hankemenetlus; see on strateegiline valik, mis mõjutab aastakümneid kogu elektrivõrgu ohutust, töökindlust ja majanduslikku jõudlust. Valesti valitud kõrgepinge kaitselüliti võib põhjustada katastroofilisi seadmete rikkeid, pikemaid elektrikatkestusi ja suuri rahalisi kaotusi. Vastupidi, hästi valitud kaitselüliti suurendab süsteemi stabiilsust, minimeerib seisakuid ja tagab pika kasutusea koos juhitavate hooldusnõuetega. Väljakutse seisneb selles, et valikuprotsess hõlmab elektriliste, mehaaniliste, keskkonna- ja majanduslike tegurite keerulist koosmõju. See artikkel pakub struktureeritud raamistikku, mis juhendab insenere selle kriitilise otsuse tegemisel, tuginedes aastakümnete pikkusele tööstuskogemusele ja praktilistele valdkonnateadmistele.

Selles juhendis käsitletakse valikuprotsessi, uurides olulisi parameetreid, mida tuleb arvesse võtta, alates põhilistest elektriväärtustest kuni nüüd saadaolevate täiustatud seisukorra jälgimise funktsioonideni. Uurime domineerivaid tehnoloogiaid – SF6, vaakum ja esilekerkivaid ökotõhusaid alternatiive – ning arutame nende tugevusi ja nõrkusi erinevate rakenduste jaoks. Käsitleme ka paigaldamise, kasutamise ja hoolduse praktilisi reaalsusi, tagades, et valitud kõrgepingekaitselüliti ei vasta mitte ainult tehnilistele nõuetele, vaid on vastavuses ka kommunaal- või tööstusrajatise töövõimega. Mõistes käesolevas artiklis kirjeldatud peamisi kaalutlusi, saavad insenerid teha teadlikke ja enesekindlaid otsuseid, mis tagavad nende elektrisüsteemide pikaajalise terviklikkuse. Meie tehas aadressilLugao Power Co., Ltd.on tootnud kõrgepingekaitselüliteid üle kahe aastakümne ja oleme kogunud need teadmised oma laiaulatusliku kogemuse põhjal klientidele lahenduste pakkumisel kogu maailmas.

Sisukord

• 1. Sihtasutus: millised on kriitilised elektrihinnangud?
• 2. Tehnoloogiaotsus: milline katkestusmeedium on teie jaoks õige?
• 3. Keskkonna- ja paigalduskaalutlused: kus see töötab?
• 4. Omandi ökonoomika: ostuhinnast kaugemale
• 5. Tulevikukindlus: kuidas kaitselülitit hooldate ja jälgite?
• Sagedasedy Esitatud küsimused (KKK)
• Järeldus ja järgmised sammud

1. Sihtasutus: millised on kriitilised elektrihinnangud?

Kujutage ette alajaama inseneri, kelle ülesandeks on 145 kV jaotla uuendamine. Projekt nõuab kriitilise ülekandeliini kaitsmiseks uut kõrgepingekaitselülitit. Olemasolev taristu sisaldab 40 MVA võimsusega trafot ning siini veatasemeks on arvestatud 40 kA. Valikuprotsess algab põhiliste elektriliste hinnangutega, mis määravad kaitselüliti võime. Need hinnangud ei ole suvalised numbrid; need on matemaatiline väljendus kaitselüliti võimest töötada toitesüsteemi elektrikeskkonnas ohutult ja usaldusväärselt. Insener peab iga reitingut hoolikalt hindama tagamaks, et valitud seade pole ala- või ülemääratletud. Järgmises tabelis on toodud peamised elektrilised nimiväärtused ja nende praktiline tähtsus.

Nimipinge on valiku aluseks. See on maksimaalne pidev pinge, mida kõrgepinge kaitselüliti talub. 145 kV süsteemi puhul peab kaitselüliti olema arvestatud vähemalt 145 kV pingele. Siiski on oluline arvestada ka maksimaalse tööpingega, mis võib olla nimipingest veidi kõrgem. Nimivool peab olema piisav normaalse koormuse kandmiseks ja edaspidiseks kasvuks varu. Lühise katkestusvool on aga kõige kriitilisem ohutusaste. See määrab maksimaalse rikkevoolu, mida kõrgepinge kaitselüliti saab ohutult katkestada. Kui see reiting on liiga madal, võib kaitselüliti rikke korral katastroofiliselt üles öelda. Ettevõttes Lugao Power Co., Ltd. pakume mitmesuguseid kõrgepingekaitselüliteid, millel on erinevad lühise katkestusvõimsused, et need vastaksid erinevatele süsteeminõuetele, tagades, et seade pole ei üle- ega alaspetsifikeeritud.

TRV on võib-olla kõige peenem, kuid sama oluline hinnang. Kui kaitselüliti katkestab tõrke, ilmub avanevatele kontaktidele pinge transient. Seda TRV-d iseloomustavad selle amplituud, tõusukiirus ja sagedus. Kõrgepinge kaitselüliti peab olema konstrueeritud nii, et see taluks TRV-d ilma kaare uuesti süütamata. TRV määrab süsteemi takistus ja laine punkt, kus katkestus toimub. Konkreetse rakenduse puhul tuleb TRV arvutada või saada süsteemiuuringutest ja võrrelda seda kaitselüliti TRV nimivõimsusega. Meie tehase insenerimeeskond pakub tuge nende keeruliste parameetrite hindamisel, aidates klientidel valida kõrgepingekaitselüliti, mis sobib ideaalselt nende konkreetse võrgu üleminekuomadustega.

2. Tehnoloogiaotsus: milline katkestusmeedium on teie jaoks õige?

Kui elektrilised nimiväärtused on määratletud, seisab insener silmitsi põhilise tehnoloogilise otsusega: millist tüüpi katkestuskeskkonda peaks kõrgepinge kaitselüliti kasutama? Turul domineerivad kolm peamist tehnoloogiat: SF6 gaas, vaakum ja õli. Kuid õlipurustajad on uutes paigaldistes üha haruldasemad ja tööstus arendab aktiivselt ökotõhusaid alternatiive. Igal tehnoloogial on erinevad omadused, mis muudavad selle erinevateks rakendusteks sobivaks. Otsus ei ole lihtsalt kulu küsimus; see hõlmab toimivuse, keskkonnamõju, hooldusvajaduste ja käitise konkreetsete töötingimuste hindamist. Vaatleme üksikasjalikult kõiki peamisi tehnoloogiaid.

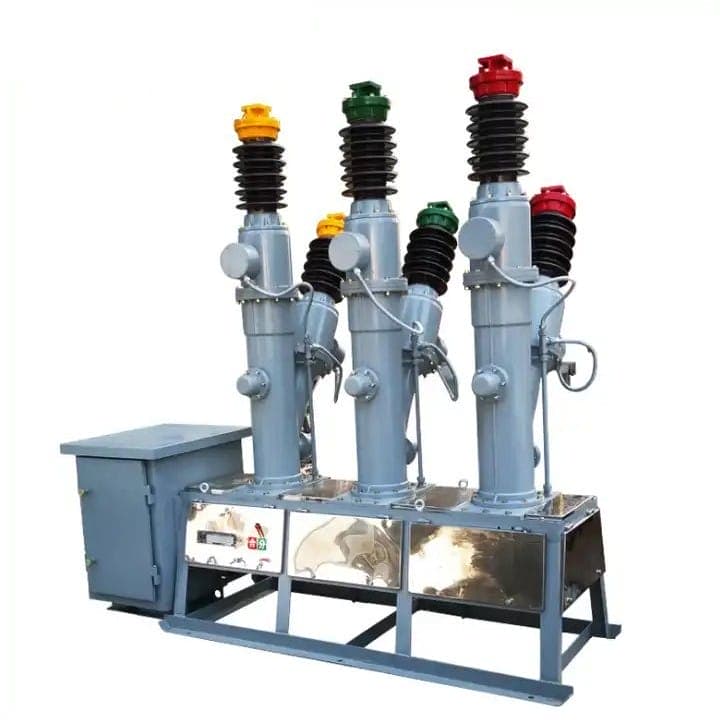

SF6 kaitselülitidon kõrgepingerakendustes (72,5 kV ja rohkem) domineeriv tehnoloogia. Nad kasutavad väävelheksafluoriidi (SF6) gaasi nii isoleeriva kui ka kaarekustutusvahendina. SF6 on väga elektronegatiivne, mis tähendab, et see neelab kaarelt vabu elektrone, deioniseerides pilu kiiresti ja takistades kaare kokkupõrget. See omadus muudab SF6 kaitselülitid erakordselt tõhusaks rikkevoolude katkestamisel, millel on suur voolukandevõime ja lühike katkestusaeg. Need on ka kompaktsed ja nõuavad vähem ruumi kui muud tehnoloogiad. SF6 on aga tugev kasvuhoonegaas, mille globaalse soojenemise potentsiaal (GWP) on 23 500 korda suurem kui CO2. See on kaasa toonud suurenenud kontrolli ja selle kasutamise eeskirjad. Meie tehas Lugaos on välja töötanud SF6 kõrgepingekaitselüliteid, mille lekkemäär on alla 0,1% aastas, vähendades oluliselt nende keskkonnamõju.

Vaakumkaitselülitidon keskpingerakendustes (kuni 40,5 kV) domineeriv tehnoloogia. Nad kasutavad katkestava keskkonnana vaakumit. Kui kontaktid jagunevad, on kaar piiratud vaakumkatkestiga. Kaar kustub esimese voolu nulliga, kuna vaakum ei võimalda kaarel uuesti tekkida. Tolmuimejad on väga töökindlad, vajavad väga vähe hooldust ja on keskkonnasõbralikud. Siiski ei saa neid kasutada kõrgemal pingel, kuna vaakumkatkesti dielektriline tugevus on piiratud. Need on tundlikud ka liigpingetele, nagu need, mis on põhjustatud koormamata trafode ümberlülitamisest. Kõrgepingerakenduste jaoks ei piisa ühest vaakumkatkestajast ja vaja oleks mitut järjestikku ühendatud katkestust, mis suurendab keerukust ja kulusid.

Ökotõhusad alternatiividon tekkimas vastusena SF6 keskkonnaprobleemidele. Nendes tehnoloogiates kasutatakse palju madalama GWP-ga gaase, nagu AirPlus (lämmastiku ja hapniku segu väikese koguse fluoroketooniga) või muid sünteetilisi gaase. Need gaasid pakuvad SF6-ga sarnast dielektrilist ja kaarekustutusvõimet, kuid nende GWP on 100–2000 korda madalam. See on märkimisväärne eelis kommunaalettevõtetele ja tööstusharudele, kes soovivad vähendada oma süsiniku jalajälge. Kuid need alternatiivid ei ole veel nii laialdaselt kasutusele võetud kui SF6 ja need võivad vajada suuremaid kaitselülitite korpuseid või erinevaid mehaanilisi konstruktsioone. Meie tehas arendab aktiivselt kõrgepingekaitselülitit, kasutades ökotõhusaid gaase, tagades meie klientidele elujõulise ja keskkonnasõbraliku teekonna.

Järgmises tabelis on kokkuvõte iga tehnoloogia peamistest kaalutlustest.

3. Keskkonna- ja paigalduskaalutlused: kus see töötab?

Füüsiline keskkond, kuhu kõrgepingekaitselüliti paigaldatakse, on selle valikul kriitiline tegur. Sama kaitselüliti, mis töötab laitmatult kliimaseadmega sisealajaamas, võib enneaegselt rikki minna soolapihustusega rannikukeskkonnas või äärmise kuumuse ja tolmuga kõrbekeskkonnas. Insenerid peavad hindama kavandatava paigalduskoha keskkonnatingimusi ja sobitama need vastava kaitselüliti konstruktsiooniga. Peamised keskkonnategurid, mida tuleb arvesse võtta, on: ümbritseva õhu temperatuur, niiskus, kõrgus merepinnast, saastetase, seismiline aktiivsus ja söövitavate ainete olemasolu. Kõik need tegurid võivad märkimisväärselt mõjutada kõrgepingekaitselüliti töökindlust ja pikaealisust.

Temperatuuron esmane murekoht. Töömehhanism, isoleergaas (SF6 või ökotõhusate alternatiivide puhul) ja isolatsiooni dielektrilised omadused sõltuvad kõik temperatuurist. Näiteks SF6 gaas vedeldub madalal temperatuuril (ligikaudu -25°C 5 baari juures), mis vähendab selle isolatsiooni- ja katkestusvõimet. Selle probleemi lahendamiseks on külmas kliimas paigaldatud SF6 kaitselülitid varustatud küttekehade ja gaasitiheduse jälgimissüsteemidega, mis tuvastavad veeldamisest põhjustatud gaasirõhu langused. Samamoodi võib äärmuslik kuumus kiirendada isolatsioonimaterjalide vananemist ja suurendada mehaaniliste komponentide kulumist. Meie tehas pakub kõrgepingekaitselüliteid, millel on lai valik töötemperatuuri valikuid, sealhulgas külma ilmaga pakette arktilistes tingimustes paigaldamiseks.

Kõrgus merepinnaston veel üks oluline tegur. Kõrguse kasvades õhurõhk väheneb, mis vähendab õhu dielektrilist tugevust. Välispaigaldiste puhul, mille kõrgus on üle 1000 meetri, tuleb isolatsioonikaugusi suurendada. SF6 kaitselülitite puhul reguleeritakse gaasirõhku tavaliselt vähendatud atmosfäärirõhu kompenseerimiseks.Reostustööstuspiirkondadest, rannikualadelt või põllumajanduspiirkondadest võib isolaatoritele koguneda juhtivaid saasteaineid, mis suurendab väliste ülevoolude ohtu. Selle probleemi lahendamiseks määratakse suurema roomamiskaugusega isolaatorid või rakendatakse saastumisvastaseid katteid. Meie tehas Lugaos pakub kohandatava isolatsioonitasemega kõrgepingekaitselüliteid, mis vastavad paigalduskoha konkreetsetele saasteklassi nõuetele.

Seismiline aktiivsustuleb arvestada piirkondades, kus esineb maavärinaid. Kõrgepinge kaitselüliti peab suutma taluda seismilise sündmuse tekitatud dünaamilisi koormusi. See hõlmab tugistruktuuri projekteerimist ja kaitselüliti mehaaniliste komponentide vastupidavuse tagamist kehtestatud kiirendusele. Söövitavad keskkonnad, nagu näiteks rannikualadel või keemiatehastes leiduvad keskkonnad, nõuavad materjali valikul erilist tähelepanu. Roostevabast terasest kinnitusdetailid, korpuse korrosioonikindlad katted ja kõigi komponentide hoolikas tihendamine on enneaegse rikke vältimiseks hädavajalikud. Neid keskkonnategureid hoolikalt hinnates saavad insenerid valida kõrgepingekaitselüliti, mis pole mitte ainult elektriliselt sobiv, vaid ka füüsiliselt piisavalt vastupidav, et taluda oma töökeskkonna karmust.

4. Omandi ökonoomika: ostuhinnast kaugemale

Kõrgepingekaitselüliti esialgne ostuhind on sageli kõige nähtavam kulu, kuid see moodustab vaid murdosa kogu seadme kasutusea kuludest. Põhjalik majandusanalüüs peab lisaks ostuhinnale arvesse võtma ka paigalduskulusid, jooksvaid hooldus- ja kasutuskulusid ning võimaliku utiliseerimise või asendamise kulusid. Suurema esialgse maksumusega, kuid väiksemate hooldusnõuetega kaitselüliti valimine võib olla pikas perspektiivis oluliselt säästlikum. Seevastu odava, madala kvaliteediga kaitselüliti valimine võib põhjustada sagedasi rikkeid, suuri hoolduskulusid ja kulukaid seisakuid. Majanduslik otsus peab põhinema olelusringi kulude analüüsil, mis kajastab käitise konkreetset töökonteksti.

Paigalduskuludvõib olenevalt kõrgepingekaitselüliti tüübist ja konstruktsioonist oluliselt erineda. SF6 kaitselülitite paigaldamiseks on vaja spetsiaalseid gaasikäitlusseadmeid ja koolitatud personali, mis suurendab kulusid. Vaakumkaitseid on tavaliselt lihtsam paigaldada.Hoolduskuludon elutsükli kulude oluline komponent. SF6 kaitselülitid vajavad perioodilist hooldust, sealhulgas gaasirõhu, kontaktide kulumise ja mehaanilise töö kontrollimist. Gaasi käitlemise protseduure tuleb rangelt järgida. Seevastu tolmuimejad on suletud kogu eluks ja vajavad väga vähe hooldust. Majandusanalüüsis tuleb arvestada hoolduse sagedust ja varuosade maksumust.

Tegevuskuludhõlmab energiakadusid kaitselüliti põhikontaktides, mis on tavaliselt väikesed, kuid mitte tähtsusetud.Seisakukuludon võib-olla kõige olulisem muutuja. Paljudes tööstusharudes võib tund seisakuid maksma minna kümneid tuhandeid dollareid tootmismahu tõttu. Väiksema rikke tõenäosusega töökindlam kõrgepinge kaitselüliti võib pakkuda olulist majanduslikku kasu, vähendades kulukate katkestuste riski. Klientide abistamiseks selle analüüsi tegemisel on meie tehas ettevõttes Lugao Power Co., Ltd. pakub elutsükli kulude hindamise teenust, mis annab üksikasjaliku võrdluse erinevate kaitselülitite võimaluste kogukuludest.

5. Tulevikukindlus: kuidas kaitselülitit hooldate ja jälgite?

Kõrgepingekaitselüliti valimine ei ole otsus, mis lõpeb seadme pingestamisega. Kaitselüliti pikaajaline jõudlus ja töökindlus sõltuvad hästi planeeritud hooldus- ja jälgimisstrateegiast. Hooldusnõuded on tehnoloogiati erinevad, kuid ennetav lähenemine on aastakümnete pikkuse usaldusväärse teenuse tagamiseks hädavajalik. Valdkonnas on suundumus liikumas seisukorrapõhise hoolduse poole, mis kasutab kõrgepingekaitselüliti põhiparameetrite pidevat jälgimist, et ennustada, millal hooldust on vaja, selle asemel, et tugineda kindlale ajakavale. Selline lähenemine maksimeerib kaitselüliti kättesaadavust ja minimeerib ootamatute rikete riski.

Peamised parameetrid, mida tuleks jälgida, on järgmised: töömehhanismi ajastus, kontakti käik ja takistus, SF6 gaasi tihedus ja rõhk, kriitiliste komponentide temperatuur ja elektriahela seisukord. Kaasaegseid kõrgepingekaitselüliteid saab varustada anduritega, mis neid parameetreid pidevalt jälgivad ja keskjuhtimissüsteemi teavitavad. See võimaldab hooldusmeeskondadel probleeme varakult tuvastada, enne kui need muutuvad tõsiseks. Meie tehase kõrgepingekaitselülitite tooted ühilduvad paljude seisundiseiresüsteemidega, võimaldades meie klientidel rakendada seisundipõhist hooldusstrateegiat. Samuti pakume hoolduspersonalile põhjalikku koolitust meie seadmete kontrollimise, katsetamise ja remondi kohta.

Korduma kippuvad küsimused (KKK)

1. küsimus: kuidas määrata oma rakenduse jaoks õige lühise katkestusvõime?

Vastus: Lühise katkestusvõime peab olema võrdne või suurem kui maksimaalne arvestuslik rikkevool kaitselüliti paigalduskohas. Selle määrab üksikasjalik elektrisüsteemi uuring, mis võtab arvesse rikkevoolu allikaid (generaatorid, võrk), trafode, ülekandeliinide ja kaablite takistust ning süsteemi konfiguratsiooni. Uuring annab sümmeetrilise lühisevoolu (kA) ja X/R suhte väärtuse, mis määrab asümmeetrilise voolu. Kaitselüliti nimilühise katkestusvool, mis on sümmeetriline väärtus, peab olema suurem kui arvutatud sümmeetriline vool, samuti peab kaitselüliti olema võimeline katkestama asümmeetrilist voolu. Meie insenerimeeskond ettevõttes Lugao Power Co., Ltd. võib seda arvutust aidata.

2. küsimus: Mis vahe on tühja paagi ja pinge all oleva paagi kaitselüliti vahel?

Vastus: Surnud paagis kõrgepingekaitselülitis on katkestusseade maandatud metallkorpuses. See annab selge turvaeelise, kuna kõrgepinge on suletud ja korpus on maanduspotentsiaaliga. Neid on tavaliselt lihtsam hooldada ja need pakuvad täiendavate seadmete, näiteks CT-de jaoks rohkem disaini paindlikkust. Pinge all oleva paagi kaitselüliti puhul asub katkestus kõrgepingel ja paak pole maandatud. Pingestatud paagi kaitselülitid on kergemad ja väiksema dielektrikakadudega, mis muudab need mõne rakenduse jaoks tõhusamaks. Valik sõltub konkreetsest alajaama projektist ja kommunaalettevõtte insenerifilosoofiast.

3. küsimus: kuidas valida SF6 kaitselüliti ja ökotõhusa alternatiivi vahel?

Vastus: Valik sõltub rakenduse nõuetest ja käitaja keskkonnaalastest prioriteetidest. SF6 kaitselülititel on tõestatud kõrge töökindlus ja suurepärane katkestusvõime ning need on saadaval kõikide pingetasemete jaoks. Ökotõhusad alternatiivid, nagu AirPlus, pakuvad oluliselt madalamat GWP-d, muutes need jätkusuutlikkusele pühendunud organisatsioonide jaoks atraktiivseks. Nendel alternatiividel võib siiski olla suurem algne maksumus ja need ei pruugi olla saadaval kõigil pingetasemetel. Meie tehas Lugao Power Co., Ltd. pakub nii SF6 kui ka ökotõhusaid valikuid, võimaldades meie klientidel teha valiku, mis tasakaalustab jõudlust, kulusid ja keskkonnavastutust.

4. küsimus: milline on transient-taastepinge (TRV) tähtsus kaitselüliti valikul?

Vastus: TRV on pinge, mis ilmub kõrgepingekaitselüliti kontaktidele kohe pärast kaare katkemist. TRV võib olla keeruline, suure tõusukiiruse ja tippväärtusega ning see sõltub süsteemi induktiivsusest ja mahtuvusest. Kõrgepinge kaitselüliti peab taluma TRV-d ilma tõrgeteta. See on katkestusvõime määramisel kriitiline tegur, eriti trafode või reaktorite läheduses asuvate kaitselülitite puhul. Meie tehase insenerimeeskond aitab hinnata TRV nõudeid teie konkreetse rakenduse jaoks ja valida sobiva TRV-võimega kaitselüliti.

5. küsimus: kui sageli tuleb kõrgepinge kaitselülitit hooldada?

Vastus: Hooldussagedus sõltub kaitselüliti tüübist ja töötingimustest. SF6 kaitselülitid vajavad tavaliselt ülevaatust ja hooldust 5–10 aasta tagant, sõltuvalt tootja soovitustest ja toimingute arvust. Hooldus hõlmab gaasi tiheduse, kontaktide kulumise ja töömehhanismi kontrollimist. Seisundi seiresüsteemide integreerimisega saame üle minna seisukorrapõhisele hooldusviisile, kus hooldust teostatakse vaid siis, kui seireandmed viitavad vajadusele.

Järeldus: usaldusväärse tuleviku jaoks õige valiku tegemine

Õige kõrgepingekaitselüliti valimine on kriitilise tähtsusega tehniline otsus, mis mõjutab elektrisüsteemi ohutust, töökindlust ja majanduslikku jõudlust aastakümneteks. Kaaludes hoolikalt elektrivõimsusi, tehnoloogiavalikuid, keskkonnategureid, elutsükli kulusid ja hooldusstrateegiaid, saavad insenerid teha teadlikke valikuid, mis tagavad nende võrgu pikaajalise terviklikkuse. Otsus nõuab rakenduse nõuete sügavat mõistmist ja olemasolevate võimaluste põhjalikku hindamist. Lugao Power Co., Ltd. on pühendunud oma klientide toetamisele kogu valikuprotsessi vältel, pakkudes asjatundlikke juhiseid, usaldusväärseid tooteid ja igakülgset müügijärgset tuge.
