Kuidas pingereitingud mõjutavad rõnga põhiseadme jõudlust?

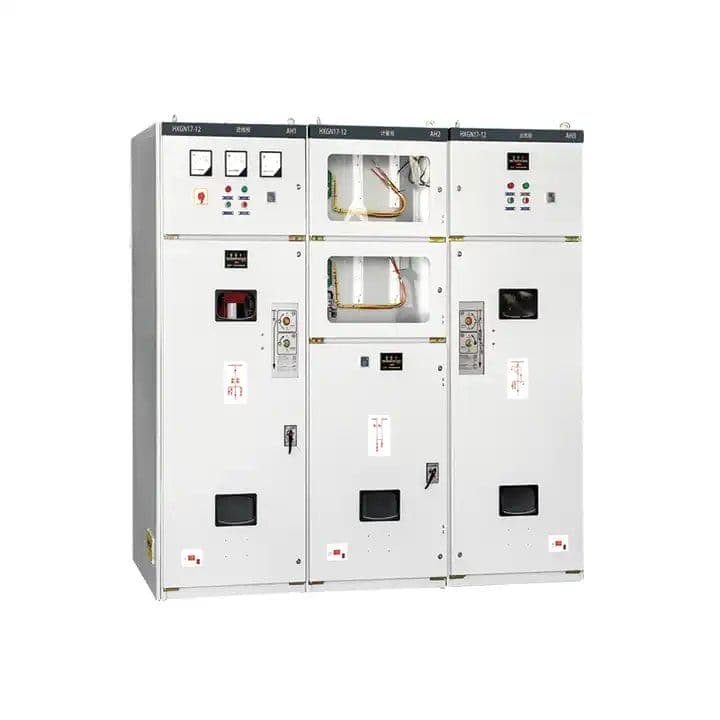

Pinge nimipinge ei ole lihtsalt tüübisildil olev spetsifikatsioon; nad on nurgakiviRingi põhiseade(RMU) jõudlus, ohutus ja pikaealisus. Keskpinge jaotusvõrkudes (tavaliselt 6 kV kuni 40,5 kV) põhjustab sobimatu pingereitinguga RMU valimine katastroofilisi isolatsioonirikkeid, liigset osalist tühjenemist ja töö ebastabiilsust. Lugao Power Co., Ltd.-s on meie tehas välja töötanud Ring Main Unit lahendused, mis vastavad täpselt võrgu pingeprofiilidele, tagades, et kõik komponendid siinidest kuni vaakumkatkestideni töötavad oma optimaalse elektrilise pingeakna piires. See artikkel selgitab, miks pingereitingud määravad dielektrilise tugevuse, koormuse katkestusvõime ja tõrketaluvuse.

Kommunaalettevõtete juhtidele ja tööstusrajatiste inseneridele hoiab süsteemi nimipinge ja RMU vastupidavuse vahelise seose mõistmine ära kulukaid seisakuid. 24 kV süsteemile rakendatud 12 kV jaoks mõeldud rõnga põhiseade kogeb kahekordset kavandatud elektrivälja pinget, kiirendades isolatsiooni vananemist ja suurendades faasidevahelise kaare tekkimise ohtu. Vastupidi, RMU ülemäärane määramine madalama pingega võrgu jaoks raiskab kapitalikulusid. Meie tehas Lugao Power Co., Ltd. ehitab kohandatavaid RMU-sid kontrollitud pingereaktsioonidega, mis vastavad standarditele IEC 62271-200 ja GB/T 3906. See põhjalik juhend kirjeldab, kuidas pinge nimiväärtused mõjutavad iga jõudlusparameetrit, mida toetavad meie ettevõttesisesed katseandmed ja kohapealsed kogemused.

Kataloog

Miks pinge nimiväärtus määrab dielektrilise tugevuse ja isolatsiooni koordinatsiooni rõnga põhiseadmes

Iga rõnga põhiseadme dielektriline jõudlus on põhimõtteliselt seotud selle nimipinge tasemega. Pinge nimipinge mõjutab elektrilisi vahekaugusi, roomamiskaugusi ja isoleermaterjali tüüpi (SF6, tahke epoksiid või kuiv õhk). Lugao Power Co., Ltd. rõnga põhiseadme jaoks kavandab meie tehas iga RMU kindlaksmääratud toitesageduse vastupidavuspingega ja pikseimpulssitaluvuse pingega, mis on otseses korrelatsioonis süsteemi maksimaalse tööpingega. Allpool on üksikasjalik jaotus selle kohta, kuidas pingereitingud määravad isolatsiooniläved.

• Põhiline isolatsioonitase (BIL):12kV RMU puhul on standardne pikseimpulsi vastupidavuspinge 75kV tipp. 24kV seadme puhul tõuseb BIL 125kV-ni. See 66% kasv nõuab suuremat faasivahet ja tugevaid tahkeid isolatsioonitõkkeid.
• Osalise tühjenemise algpinge (PDIV):Kõrgemad pinged suurendavad plahvatuslikult osalise tühjenemise riske. Meie tehas testib iga Ringi põhiseadet 1,5-kordse nimipingega, et PDIV jääks alla 10 pC. 36 kV juures nõuab PD-juhtimine kolmekihilist epoksüvalu.
• Kliirens ja libisemine:IEC 62271-1 nõuab minimaalset vahekaugust 60 mm 12 kV ja 120 mm 24 kV puhul. Meie Ringi põhiseadme konstruktsioonid sisaldavad optimeeritud vaakumvalu, et vähendada vajalikke vahekaugusi, ületades samal ajal standardeid.
• SF6 rõhu sõltuvus:Gaasiisolatsiooniga RMUde puhul nõuavad kõrgemad pinged dielektrilise jäikuse säilitamiseks suuremat SF6 gaasi tihedust (0,25 MPa 12 kV puhul vs 0,45 MPa 40,5 kV puhul). Lugao Power Co., Ltd. kasutab lekkekindlaid roostevabast terasest keevitatud paake.

Meie tehas on koostanud testitulemused 500+ RMU paigaldusest. Järgmine tabel illustreerib otsest seost nimipinge ja peamiste isolatsiooniparameetrite vahelLugao Power Co., Ltd.Ringi põhiseadme seeria.

Õige pinge nimiväärtuse valimine ei ole valikuline. Kui Ringi põhiseade töötab üle oma kavandatud pinge, algab elektriline puue kahe aasta jooksul. Meie tehas soovitab alati määrata RMU, mille nimipinge on võrdne või 10% kõrgem võrgu maksimaalsest tööpingest. Lugao Power Co., Ltd. pakub kohandatud RMU-sid vahemikus 6 kV kuni 40,5 kV, millest igaüks on kinnitatud meie sertifitseeritud kõrgepingelaboris läbi viidud dielektrilise tüübi testide kaudu.

Kuidas pingereitingud otseselt mõjutavad koormuse katkestuse lülitamist ja lühise tekitamise võimsust

Rõnga põhiseadme koormuse katkestuse lülitusjõudlus ja lühise tekitamise võime ei ole staatilised; need skaleeruvad nimipingega. Teatud füüsilise kontakti konstruktsiooni korral tõstab nimipinge suurendamine kaare energiat lülitustoimingute ajal. Meie tehase insenerid ettevõttes Lugao Power Co., Ltd. kujundage meie rõnga põhiseade kontakti geomeetriaga, mis arvestab samaaegselt nii pinget kui ka voolu. Siin on, kuidas pinge reiting mõjutab dünaamilist jõudlust.

• Kaare väljasuremisvõime:12 kV juures peab koormuse katkestuslüliti summutama kaare umbes 250 V mm kohta. 24 kV juures kahekordistub kaare pinge, mis nõuab kiiremat kontakti eraldumise kiirust ja täiustatud kaare kanaleid. Meie RMU kasutab aksiaalseid magnetvälja vaakumkatkestusi järjepidevaks jõudluseks kuni 40,5 kV.
• Tootmisvõimsus (tippvool):IEC standardid nõuavad, et rõnga põhiseade peab vastu voolu tekitamisele, mis on kuni 2,5 korda suurem nimilühisvoolust. Kõrgemad süsteemipinged aga vähendavad lubatud tootmisvoolu, kui kontaktrõhku ei suurendata. Lugao Power Co., Ltd. kasutab hõbe-volframkontakte, mis säilitavad madala kontakttakistuse isegi 40,5 kV/1250A nimiväärtustel.
• Lülitusliigpinged:Induktiivsete või mahtuvuslike koormuste ümberlülitamisel tekitavad kõrgema pingega RMU-d tõsisemaid taassüüteliigpingeid. Meie tehas varustab meie Ringi põhiseadme RC-snubberite või liigpingepiirikutega üle 24kV võrkude jaoks.
• Kontaktide erosiooni määr:Sama arvu koormuse katkestusoperatsioonide korral kahjustab 36 kV RMU kontakte 40% kiiremini kui 12 kV seade, kui see pole korralikult projekteeritud. Meie tehas kasutab erosiooni minimeerimiseks CuCr50 kontaktmaterjali, pikendades elektrilist eluiga 10 000 toiminguni.

Allpool on võrdlev tabel, mis näitab, kuidas meie Lugao Power Co., Ltd. Ringi põhiseadmete seeria säilitab jõudluse üle pingerea, mis vastab standardi IEC 62271-100 nõuetele või ületab neid.

Meie tehas on meie Ringi põhiseadme perekonnale läbi viinud üle 2000 koormuskatse. Andmed kinnitavad, et optimeeritud kontaktide konstruktsiooniga võib 40,5 kV RMU saavutada sarnase lülituskindluse kui 12 kV seade. Lugao Power Co., Ltd. tagab iga nimipinge jaoks garanteeritud lühise tegemise ja katkestusvõime. Kriitiliste rakenduste jaoks, nagu tuulepargid või andmekeskused, soovitab meie tehas valida RMU nimipingega, mis sisaldab 15% ohutusvaru võrgu nimipingest kõrgemal, et tulla toime mööduvate liigpingetega.

Mis juhtub, kui pinge nimiväärtus ei ühti – väljatõrke režiimid helina põhiseadmes

Meie tehase teenindusmeeskonnalt saadud tõendid näitavad, et pinge nimiväärtuse mittevastavus on teine ​​kõige levinum Ringi põhiseadme rikke põhjus pärast ebaõiget paigaldamist. Kui 12 kV nimipingega RMU on ühendatud 24 kV süsteemiga, järgivad tagajärjed prognoositavat rikke progresseerumist. Nende rikkerežiimide mõistmine aitab inseneridel algusest peale õigesti määrata. Lugao Power Co., Ltd. on kogu maailmas dokumenteerinud üle 150 mittevastavuse juhtumi.

• Dielektriline jaotus (faasist maanduseni):Elektrivälja pinge kahekordistub, ületades isolatsiooni dielektrilise tugevuse. 6-12 kuu jooksul ilmub epoksüisolaatoritele karboniseerunud jälg. Meie tehas on olnud tunnistajaks RMU läbiviikude ülevooludele, mille tulemusel vahetati täielikult jaotusseadmed.
• Sisemine kaare rike:Ülepinge põhjustab gaasikambrites jääkõhu ionisatsiooni. Isegi SF6-isolatsiooniga RMU-d kaotavad dielektrilise võimekuse, kui nimipinget ületatakse 30%. Meie tehase kohtuekspertiisi analüüs avastas mittevastavates seadmetes kaarevigadest tekkinud sulava vase pritsmed.
• VT/PT-de enneaegne vananemine:Madalama võimsusega pingetrafod küllastuvad magnetiliselt, tõmmates liigset ergutusvoolu ja ülekuumenemist. See toob kaasa sekundaarse isolatsiooni rikke. Ühel juhul plahvatas 12 kV RMU PT pärast 8 kuud 20 kV süsteemis.
• Vaakumkatkestuskilbi kahjustused:Kõrgemad pingegradiendid kiirendavad ioonide pommitamist aurukilbil, vähendades vaakumi terviklikkust. Meie tehas avastas, et 24 kV pingel kasutatav 12 kV katkesti kaotas vaakumi 2000 toimingu jooksul, mitte nimiväärtusega 30 000.
• Juhtahela probleemid:Mahtuvuslikud jaoturid ja elektroonilised pingeandurid annavad kaitsereleedele valesid signaale, mis põhjustavad häirivat väljalülitumist või väljalülitumist. Lugao Power Co., Ltd. soovitab pingeandureid täpselt sobitada RMU reitinguga.

Riski kvantifitseerimiseks viis meie tehas läbi Ringi põhiseadme näidiste kiirendatud vananemiskatsed 1,2x, 1,5x ja 2,0x nimipingel. Tulemused on kokku võetud allpool.

Meie tehas soovitab enne Ringi põhiseadme valimist kontrollida süsteemi maksimaalset pinget nii tavalistes kui ka ettenägematutes tingimustes. Lugao pakub kohapealseid pingeauditeid ja suudab varustada RMU-sid täiustatud isolatsiooniga võrkude jaoks, mis on altid pinge paisumisele. Ärge lootke ainult andmesildil olevale pingele; Küsige tootjalt alati dielektriliste testide aruandeid.

Kuidas valida oma võrgu jaoks õiget helina põhiseadme pingereitingut

Rõnga põhiseadme optimaalse nimipinge valimine nõuab võrgu nimipinge, maksimaalse pideva tööpinge, mööduva ülepinge taseme ja kõrguse analüüsi. Meie tehas Lugaos on välja töötanud süstemaatilise valikuprotsessi, mis tagab RMU toimimise 30+ aastat. Allpool kirjeldame samm-sammult metoodikat, mida meie elektrisüsteemi insenerid kasutavad.

• 1. samm: määrake süsteemi kõrgeim pinge (Um).10 kV nimipingega süsteemi puhul on Um tavaliselt 12 kV. 20 kV nimipinge korral on Um 24 kV. Kasutage RMU baaspinge nimiväärtusena alati Um.
• 2. samm: arvestage kõrguse vähendamisega.Üle 1000 m õhuisolatsioon nõrgeneb. Iga 100 m üle 1000 m kohta vähendage pingevõimsust 1% võrra. Meie tehas pakub kõrgusega korrigeeritud RMU-sid kuni 4000 m.
• 3. samm: hinnake välgu ülepinge tugevust.Kõrge isokeraunilise tasemega piirkonnad (>30 äikesetormipäeva aastas) nõuavad kõrgema BIL-iga RMU-sid. Lugao Power Co., Ltd. pakub tugevdatud isolatsiooni väliste liigpingepiirikutega.
• 4. samm: kaaluge tulevasi võrguuuendusi.Kui jaotusvõrk saab 10 aasta jooksul 12kV-lt 24kV-le uuendada, soovitab meie tehas osta 24kV RMU, kuid esialgu kasutada seda 12kV pingel. See tagab investeeringu tulevikukindlaks.
• 5. samm: kontrollige lühise taseme ühilduvust.Kõrgema pingega RMU-del on tavaliselt sama füüsilise suuruse korral madalam lühisevoolu nimiväärtus. Kontrollige, kas RMU lühiajaline vastupidavusvool (1s) ületab süsteemi veataseme.

Meie tehas toodab meie Ring Main Unit tootesarja jaoks standardse pinge maatriksi. Kiire valiku tegemiseks vaadake allolevat tabelit.

Meie tehases on spetsiaalne rakenduste insenerimeeskond, kes saab abistada mis tahes Ringi põhiseadme pinge määramisel. Lugao Power Co., Ltd. pakub ka kohandatud andmesildi hinnanguid, mis vastavad mittestandardsete võrgupingetele. Enne RMU ostu lõpuleviimist taotlege alati pingetaluvuse testi sertifikaati. Meie tehas teeb iga tarnitud RMU jaoks 100% rutiinseid dielektrilisi katseid.

Lugao Power Co., Ltd. kokkuvõte ja rakendatavad juhised.

Pinge nimipinge on kõige kriitilisem elektriline parameeter, mis mõjutab Ringi põhiseadme jõudlust. Alates isolatsiooni koordineerimisest kuni koormuse katkestuste lülitamiseni ja pikaajalise töökindluseni – õige pingereiting tagab ohutuse, vähendab kogu omamiskulusid ja hoiab ära planeerimata katkestused. Meie tehas on inseneride ja hankespetsialistide jaoks kokku võtnud viis peamist soovitust.

• Ühendage RMU nimipinge alati süsteemi kõrgeima pingega (Um), mitte ainult nimipingega.
• Sagedaste äikese- või lülituspingetega võrkude jaoks määrake rõnga põhiseade, mille BIL on 20% kõrgem kui nõutav miinimum.
• Ärge kunagi kasutage RMU-d pidevalt üle 95% nimipingest; osaline tühjenemine kiireneb järsult üle selle läve.
• Kõrgus, saastetase ja ümbritseva õhu temperatuur mõjutavad ka dielektrilist jõudlust – konsulteerige Lugao Power Co.,Ltd-ga. kõverate vähendamiseks.
• Investeerige tehase poolt läbi viidud dielektrilistesse testidesse, et kontrollida enne paigaldamist RMU pingetaluvust.

Meie tehase Ring Main Unit tootevalikus on pinged vahemikus 6 kV kuni 40,5 kV, millest igaüks on rahvusvaheliste standardite kohaselt testitud. Valides Lugao Power Co., Ltd., saate juurdepääsu projekteeritud lahendustele, mis maksimeerivad võrgu tööaega.Võtke meie tehasega ühendust juba tänapinge ühilduvuse hindamiseks ja saate oma konkreetse projekti jaoks kohandatud RMU andmelehe.
