Millised on sise- ja välistingimustes kasutatavate kõrgepinge-vaakumkaitselülitite erinevused?

Kaasaegsetes toitejaotussüsteemides on vaakumkaitselülitid (VCB) üliolulised seadmed toitevarustuse ohutuse ja stabiilsuse tagamiseks. Nende põhiülesanne on voolu kiire katkestamine ja liinide isoleerimine rikete ajal, vältides seadmete kahjustusi ja ulatuslikke elektrikatkestusi. Paljud ostu- ja inseneritöötajad on aga mudelite valimisel sageli segaduses sise- ja välistingimustes kasutatavate VCB-de erinevuste pärast. Kuigi mõlemad kasutavad vaakumkaarkustutustehnoloogiat, miks on nii olulisi disainierinevusi? Ja kuidas valida projekti stsenaariumide põhjal?

Professionaalse toiteseadmete tootjana jagab Lugao Power, mis ühendab sise- ja välisvaakumkaitselülitite tooteid, nende kahe põhierinevused, disainifunktsioonid ja rakendatavad stsenaariumid, et aidata teil hõlpsasti õigeid seadmeid valida.

Mis on vaakumkaitselüliti (VCB)?

Vaakumkaitselüliti kasutab vaakumit nii kaarekustutusvahendina kui ka isolatsioonikeskkonnana. Nad kasutavad elektrikaare kustutamiseks vaakumkeskkonda, kontrollides ja kaitstes seeläbi vooluahelat. See väldib nafta või SF6 gaasi kasutamist, muutes selle ohutumaks ja keskkonnasõbralikumaks. Neid kasutatakse laialdaselt elektrijaamades ja alajaamades, eriti sagedast tööd nõudvates rakendustes.

Kõige lihtsam viis neid eristada on paigalduskeskkonna järgi. Vaakumkaitselülitid jagunevad peamiselt kahte kategooriasse: Siseruumides kasutatavad kõrgepinge vaakumkaitselülitid: sobivad kasutamiseks suletud ja kontrollitud sisekeskkonnas, ühilduvad standardsete lülitusseadmetega ja vastavad stabiilsetele sisetingimustele.

Välistingimustes kasutatavad kõrgepinge-vaakumkaitselülitid: sobivad kasutamiseks erinevates ebakindlates väliskeskkondades, muretsemata ebasoodsate ilmastikutingimuste pärast.

Olenemata sellest, kas see on sise- või välistingimustes, on kõrgepinge vaakumkaitselülititel sama südamiku kaare kustutuspõhimõte, kuid nende struktuur, kaitse ja isolatsioon on täielikult kohandatud erinevate stsenaariumide jaoks.

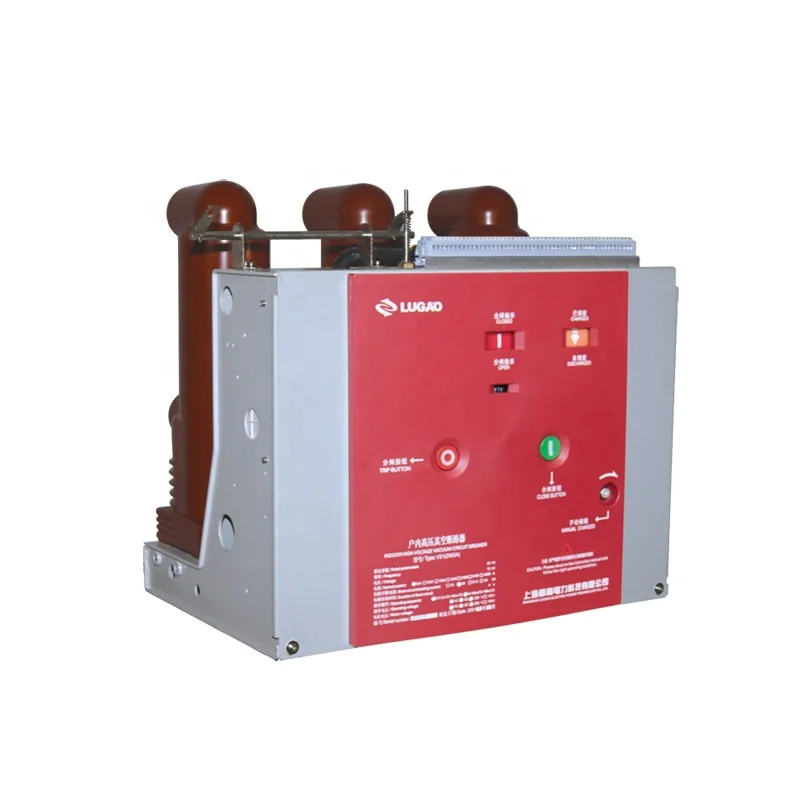

Siseruumide vaakumkaitselülitid (VS1-seeria)

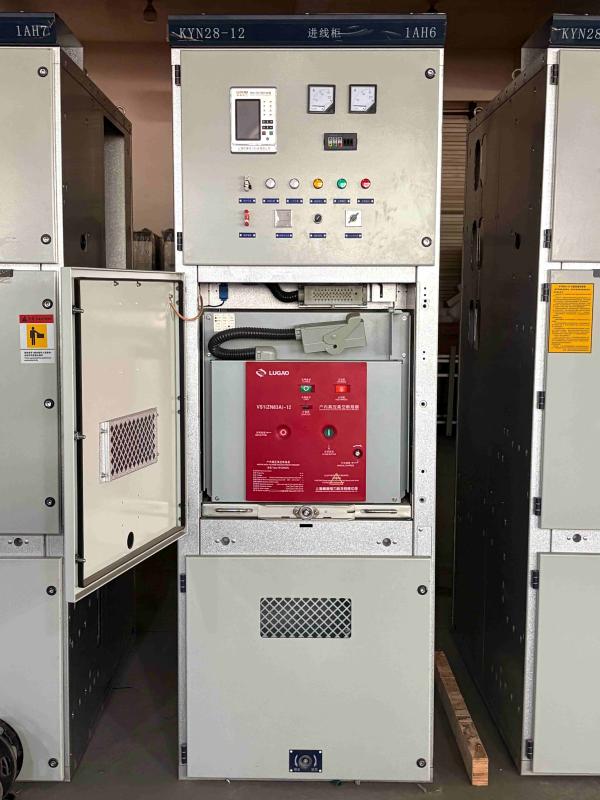

Sise-VCB on kõige levinum kaitselüliti tüüp, mis paigaldatakse tavaliselt suletud ruumidesse, nagu lülitusseadmed ja sisealajaamad. Lugao Poweri siseruumides olevad vaakumkaitselülitid on tüüpiline näide kappidesse paigaldatavatest konstruktsioonidest. Töömehhanism on integreeritud kaitselüliti korpusesse, võimaldades seda kasutada mitte ainult fikseeritud paigaldusüksusena, vaid ka spetsiaalse tõukemehhanismiga käruüksuse moodustamiseks. Peamine vooluringi sektsioon võib kasutada integraalselt suletud poolusi, et saavutada kaitselüliti miniatuurne ja hooldusvaba töö. Seda saab varustada lülitusseadmetega, nagu KYN28A-12, ja fikseeritud tüüpi seadmeid saab varustada ka XGN-seeria fikseeritud tüüpi lülitusseadmetega.

Disaini omadused

1. Kompaktne moodulstruktuur, kohandatav standardse lülitusseadmega

Siseruumide VCB mõõtmed on rangelt kavandatud vastavalt standardsete lülitusseadmete, näiteks KYN28, mõõtmetele. Sellel on modulaarne raami struktuur, mis võimaldab paigaldamiseks otse kappi kinnitada, maksimeerides siseruumide elektrijaotusruumi kasutamist. Lugao siseruumides asuv vaakumkaitselüliti integreerib vaakumkatkesti, töömehhanismi ja juhtploki. Esipaneel on varustatud avamis- ja sulgemisnuppude ning olekuindikaatortuledega, et operaatorid saaksid neid mugavalt kasutada ja jälgida.

2. Põhiline kaitseaste, sobib puhtasse sisekeskkonda

Kuna see on paigaldatud kuiva, vihma- ja UV-kiirgusevaba sisekeskkonda, on siseruumide VCB kaitseklass tavaliselt IP20 ~ IP40, mis nõuab kaitset ainult juhusliku kokkupuutumise eest sõrmede ja tööriistadega ning väikese koguse tolmu eest, ilma et oleks vaja karmide ilmastikutingimustega toime tulla.

3. Epoksüvaigu isolatsioonistruktuur, sobib kapi töötingimustesse

Siseruumides asuva VCB kaarekustutuskamber on kapseldatud epoksüvaiguhülssidega, mis tagab faasidevahelise ja faasidevahelise isolatsiooni, mis sobib lülitusseadme kuiva ja puhta keskkonna jaoks. See on kompaktse suurusega ja tagab usaldusväärse isolatsiooni.

4. Jaotusseadmete abil saavutatud ohutusisolatsioon

Sise-VCB-l endal pole nähtavat lahklülitit; ohutuseraldusfunktsioon saavutatakse jaotusseadme maanduslüliti ja lahklüliti abil, mis sobib stsenaariumide jaoks, kus on terviklik kapi blokeerimiskaitse.

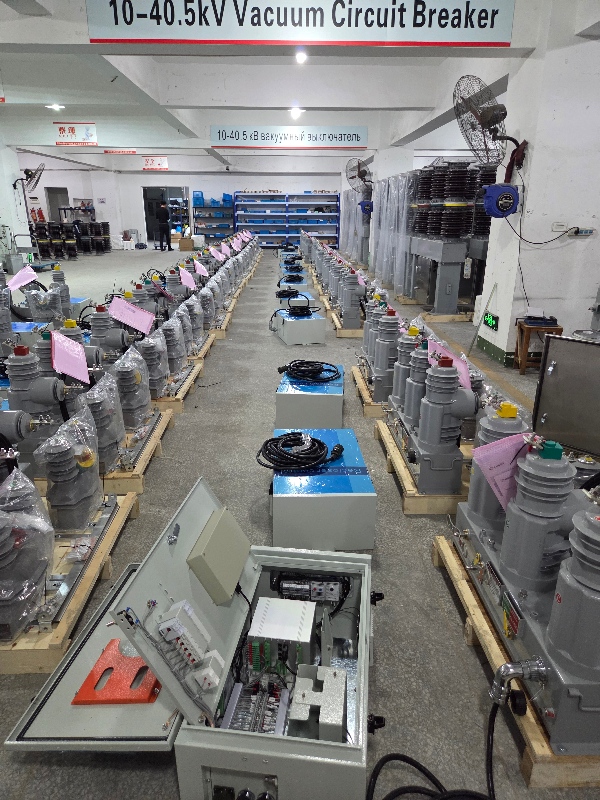

Välistingimustes kasutatavad vaakumkaitselülitid (seeria ZW32)

Kuna välistingimustes kasutatavad VCB-d peavad olema pikka aega väljas, pidades silmas selliseid tingimusi nagu päike ja vihm, äärmuslikud temperatuurierinevused ja tolmusaaste, rõhutab nende disain vastupidavust ja kaitset. Lugao Electricu välistingimustes kasutatavaid VCB-sid iseloomustavad nende väiksus, kerge kaal, kondensatsioonivastased omadused ja hooldusvaba töö.

Disaini omadused

1. Suure tihendusega kolmefaasiline post-tüüpi täielikult suletud struktuur

Välistingimustes kasutatavad vaakumkaitselülitid on täielikult suletud konstruktsiooniga, saavutades kaitsetaseme IP65 ja kõrgemal. Need on täiesti veekindlad, tolmukindlad ja kondensatsioonivastased, võimaldades stabiilset tööd vihmas, lumes ja tolmuses keskkonnas pikema aja jooksul. Samuti on need vastupidavad kõrgetele temperatuuridele, UV-kiirgusele ja vananemisele, mida välistingimustes toimuvad ilmastikumuutused ei mõjuta.

2. Silikoonkummist isoleerivad puksid, mille kaugus on suur

Välistingimustes kasutatavad vaakumkaitselülitid kasutavad suure libisemiskaugusega silikoonkummist (või keraamilist) vihmavarju-seeliku tüüpi isolatsioonipukse. Võrreldes siseruumides kasutatavate epoksüvaigupuksidega, tagab see pikema roomamiskauguse, vältides niiskes ja saastunud väliskeskkonnas ülevoolu ning pakkudes suurepärast vastupidavust UV-kiirguse vananemisele.

3. Mugav ja paindlik töö tagab ohutuse. Lugao välistingimustes olevaid vaakumkaitselüliteid saab juhtida käsitsi, elektriliselt või kaugjuhtimisega. Need tagavad selgelt nähtavad lahtiühendamised, tagades hoolduse ajal usaldusväärse elektriisolatsiooni ilma täiendavate lahutuslülitite vajaduseta, muutes need sobivaks välitingimustes ilma suletud jaotusseadmeteta.

4. Paindlikud paigaldusvalikud, mis on kohandatavad välistingimustega. Välis-VCB-d toetavad erinevaid paigaldusmeetodeid, sealhulgas postidele paigaldatavaid ja põrandale paigaldatavaid paigaldusi, mis välistab vajaduse spetsiaalse sisejaotusruumi järele. See muudab need eriti sobivaks kohtadesse, kus on vaja sagedast kasutamist.

Sise- ja välisvaakumkaitselülitite põhierinevuste võrdlustabel

Kuidas valida oma projekti jaoks õige vaakumkaitselüliti?

VCB valimisel keskenduge kolmele põhiaspektile: paigalduskeskkond, kaitsenõuded ja hooldusstsenaariumid:

1. Seadistage paigalduskeskkond prioriteediks. Kui seadmed on paigaldatud kinnisesse ruumi, näiteks siseruumides asuvasse jaotusseadmesse või jaotusruumi, piisab sisemisest VCB-st, mis pakub madalamaid kulusid ja paremat ühilduvust. Välisõhuliinide või postidele paigaldatavate stsenaariumide puhul tuleb siiski valida väljas VCB; vastasel juhul saavad seadmed kiiresti vihma, kondensaadi ja saaste tõttu kahjustada.

2. Hinnake keskkonna tõsidust. Tugevalt saastunud ja söövitavates keskkondades, nagu rannikualad ja keemiatööstuspargid, peaksid isegi sisekeskkonnad eelistama kõrge kaitsetasemega siseruumides asuvaid VCB-sid. Tugevalt saastatud välialadel tuleks valida suur roomamiskaugus ja saastumisvastased välistingimustes kasutatavad VCB-d.

3. Kaaluge hooldusvajadusi. Välistingimustes kasutatavate kaugemate stsenaariumide puhul seadke esikohale integreeritud lahtiühendamislülitite ja hooldusvaba disainiga välis-VCB-d, et vähendada kohapealse hooldusega seotud raskusi. Sisetingimustes kasutatavate stsenaariumide jaoks valige lülitusseadme konfiguratsiooni põhjal sobiv siseruumides VCB mudel.

Üle 20-aastase tootmiskogemusega tehasena saab Lugao Power pakkuda kohandatud VCB valikulahendusi, mis põhinevad teie projekti pingetasemel, vooluparameetritel ja paigalduskeskkonnal, aidates teil valida kõige sobivama varustuse.

KKK: sise- ja välisvaakumkaitselüliti

1. Kas ma saan kulude kokkuhoiuks kasutada siseruumides asuvat VCB-d õues?

Seda ei soovitata. Siseruumides kasutatavatel vaakumkaitselülititel puuduvad välistingimustes kasutamiseks vajalikud omadused, nagu vihmakindel, UV-kindel ja saastekindel isolatsioon. See kujutab endast ohtu ja tühistab garantii.

2.Kas sama VCB mudel võib töötada nii sise- kui ka välisprojektide jaoks?

Need ei ole omavahel asendatavad. Kuigi nad kasutavad sama vaakummurdmistehnoloogiat, on nende mehaanilised ja isolatsioonikonstruktsioonid spetsiaalselt kohandatud konkreetsete keskkondade jaoks. Vale tüübi kasutamine võib põhjustada enneaegseid kahjustusi ja ohutusriske.

3.Kas välistingimustes kasutatavad VCB-d vajavad hooldust?

Lugao välistingimustes kasutatavad vaakumkaitselülitid on konstrueeritud täielikult suletud konstruktsiooniga, mis võimaldab vähest hooldust või hooldusvaba töötamist. Siiski on soovitatav isolaatori seisukorda regulaarselt visuaalselt kontrollida.

4.Kas sise- ja välis-VCB-de valikuloogika on 10kV ja 35kV puhul sama?

Loogika on täpselt sama, esiteks määrake paigalduskeskkond, valiku põhimõte jääb muutumatuks sõltumata pingetasemest.

5.Kas kahe tüüpi VCB vahel on suur hinnavahe?

Sama pinge ja voolu spetsifikatsioonide korral on välistingimustes kasutatavad VCB-d kallimad kui sisemised. Selle põhjuseks on asjaolu, et välimudelil kasutatakse kõrget ilmastikukindlat isolatsiooni, täielikult suletud veekindlat konstruktsiooni ja paksemat kesta, mille tulemuseks on kõrgemad tootmis- ja materjalikulud.
