Millised on MNS-i madalpinge väljatõmmatavate lülitusseadmete erinevad tüübid ja konstruktsioonid?

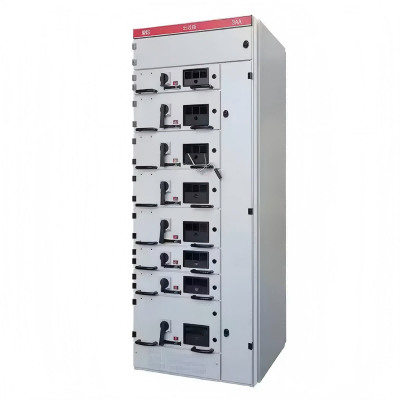

LugaoMNS-i madalpinge väljatõmmatav lülitusseadme raam kasutab C-kujulist materjali koos 25 mm mooduliga, mis on ühendatud pistikute kaudu, et moodustada mitmesuguseid kapistruktuure ja sahtleid, mis vastavad erinevatele vajadustele. MCC-kapp kasutab ohutuse suurendamiseks ülitugevaid leegiaeglustavaid tehnilisi plastkomponente. Lisaks on funktsioonipaneelid muudetud välismaistest mudelitest ja kombineeritud 200 mm mooduliga, muutes selle sobivamaks kombineeritud arvuti- ja MCC-kappide jaoks. Väljatõmmatavatel osadel ja kapi korpusel on usaldusväärne blokeerimisseade, mis takistab koormuse ümberlülitumist, kui lüliti on pingestatud, suurendades ohutust. Kapp on üldjuhul kokku pandud külmvaltsitud terasplaatidest peale passiveerimistöötlust, kuid vastavalt kasutaja nõudmistele võib kasutada ka alumiiniumtsingiga kaetud terasplaate.

• Lülitusseadmete tüübid

1. Vastuvõtu- ja bussiköitmiskapid

Vastuvõtu või siini sidumise funktsioonide pakkumiseks kasutatakse pealülititena mitmesuguseid kodumaiseid ja rahvusvahelisi raami tüüpi kaitselüliteid, nagu RMW1, CW1, NA1, DW45, CDW7, MT ja E. 2. Toitekeskuse kapp (arvuti)

Toitejaotus kasutab erinevat tüüpi kodumaiseid ja rahvusvahelisi kapile paigaldatavaid kaitselüliteid, nagu DW45, NA1, CDW7MT ja E-seeria.

3. Mootori juhtimiskeskus (MCC)

Suurtest ja väikestest sahtlitest koosnev iga vooluahela pealüliti kasutab suure katkestusvõimsusega vormitud korpuse kaitselülitit või kaitsmetega pöörlevat koormuslülitit.

4. Reaktiivvõimsuse kompensatsioonikapp

• Sahtli tüüp

Saadaval on viis suurust, mis kõik põhinevad kõrgusel 8E (200 mm). Modulaarne konstruktsioon võimaldab efektiivset komponentide paigalduskõrgust 1800 mm, mille tulemuseks on voolujoonelisem ja esteetilisem üldine kapi paigutus. •8E/4: 4 sahtlit, mis on paralleelselt kokku pandud ruumis, mille kõrgus on 200 mm, laius 150 mm ja sügavus 400 mm

•8E/2: 2 sahtlit, mis on paralleelselt kokku pandud ruumis, mille kõrgus on 200 mm, laius 300 mm ja sügavus 400 mm

•8E: 1 sahtliüksus, mis on kokku pandud ruumi, mille kõrgus on 200 mm, laius 600 mm ja sügavus 400 mm

•16E: 1 sahtliüksus, mis on kokku pandud ruumi, mille kõrgus on 400 mm, laius 600 mm ja sügavus 400 mm

•24E: 1 sahtliüksus, mis on kokku pandud ruumi, mille kõrgus on 600 mm, laius 600 mm ja sügavus 400 mm
