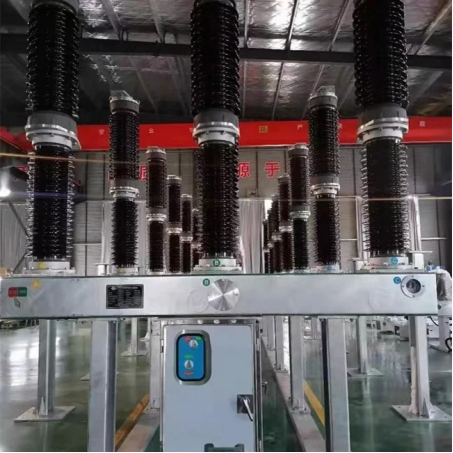

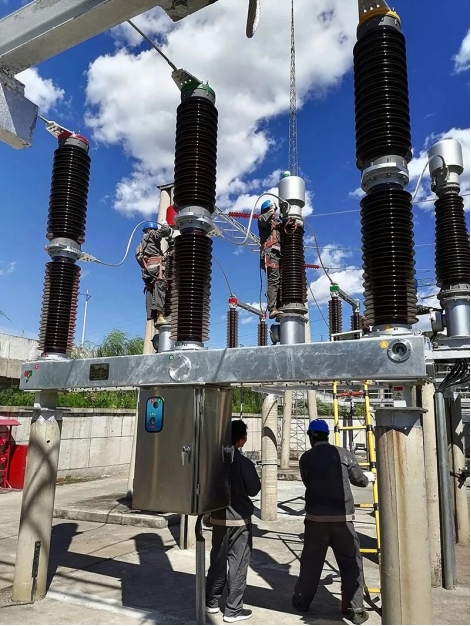

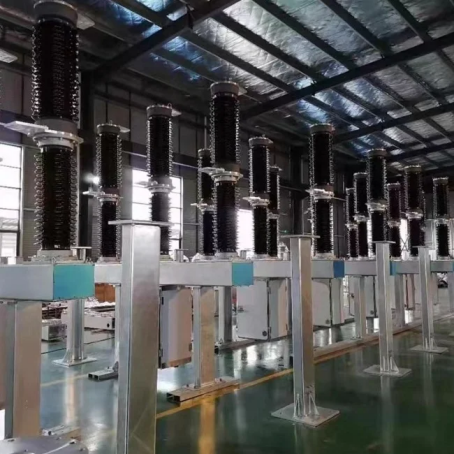

Välist väävel heksafluoriidi vaakumlüliti

Väävelheksafluoriidi kaitselüliti on energiasüsteemides laialdaselt kasutatav kõrgepinge lüliti. See kasutab väävli heksafluoriidgaasi kaare kustutamise ja isoleeriva keskkonnana, sellel on suurepärane kaare kustutamise jõudlus ja elektrilise isolatsioonitugevus ning seda kasutatakse laialdaselt keskmise ja kõrgepinge korral 35kV ~ 550kV ja ülikõrge pingega 800kV välistingimustes.

Räägime kõigepealt selle rakendusest. Seda saab kasutada generaatori komplekti lülitamiseks ja kaitsejaamades kaitseks, kaitsta alajaamades kõrgepinge ülekandeliine ja trafosid ning kaitsta suuri ja suurepingemootoreid tööstuslikes energiasüsteemides.

Selle struktuur sisaldab mitut osa. Nende hulgas on kaitselüliti kere, näiteks liikuvad ja staatilised kontaktid, kaare kustutamiskambrid, juhtivad vardad jne. Samuti on olemas töömehhanismid, näiteks vedru töömehhanismid ja hüdraulilised töömehhanismid, mida tavaliselt kasutatakse kontaktide avamiseks ja sulgemiseks. Gaasi isolatsioonisüsteem hõlmab SF6 gaasi täitmise, tühjenemis- ja taastamisseadmeid. Juhtimis- ja kaitsesüsteem suudab realiseerida kaugjuhtimispuldi ja rikkekaitset.

Tööpõhimõtte osas on mitu sammu sulgemise ja avamise ning kaare kustutamiseks. Kaitselüliti sulgemisel juhib töömehhanism liikuvat kontakti, et liikuda staatilise kontakti poole, et moodustada tee. Kaitselüliti avamisel suunatakse liikuv kontakt kaare genereerimiseks staatilisest kontaktist. Kaare kustutamisprotsessi ajal laguneb SF6 gaas kõrgtemperatuurilise kaare toimel ja suur arv tekitatud laetud osakesi põrkub kaare neutraalsete osakestega, vähendades selle ionisatsiooni kraadi ja kiirendades kaare kustutamist.

Ka omadused on väga olulised. SF6 -gaasi kaare kustutamisvõime on umbes 100 korda suurem ja isolatsiooni tugevus on umbes 2,5 -kordne õhk. See võimaldab kaitselülitil saavutada väikese mahuga kõrge pinge ja kõrge voolu läbilaskevõime. Kontaktide ja kaare kustutamise kambrite mõistlik kujundamine vähendab hoolduskoormust ja sellel on pikk kasutusaega.

Lühidalt, suurepärase jõudluse ja laia rakenduse ulatusega, on välitingimustes heksafluoriidi kaitselülitid väljas tänapäevastes energiasüsteemides olulist positsiooni. Tulevikus eeldatakse, et sellel on suurem arendusruum luure ja keskkonnakaitse osas ning temast saab üks hädavajalikke võtmevarustust. Väävli heksafluoriidi välistingimustes kaitselülitites on mitmesuguseid mudeleid ja spetsifikatsioone (näiteks paigaldatud keskel, paagi tüüpi jne).Üksikasju leiate meie toote üksikasjade lehelt.
