Kõrgepinge toitesüsteemi tuum-SF6 kaitselüliti

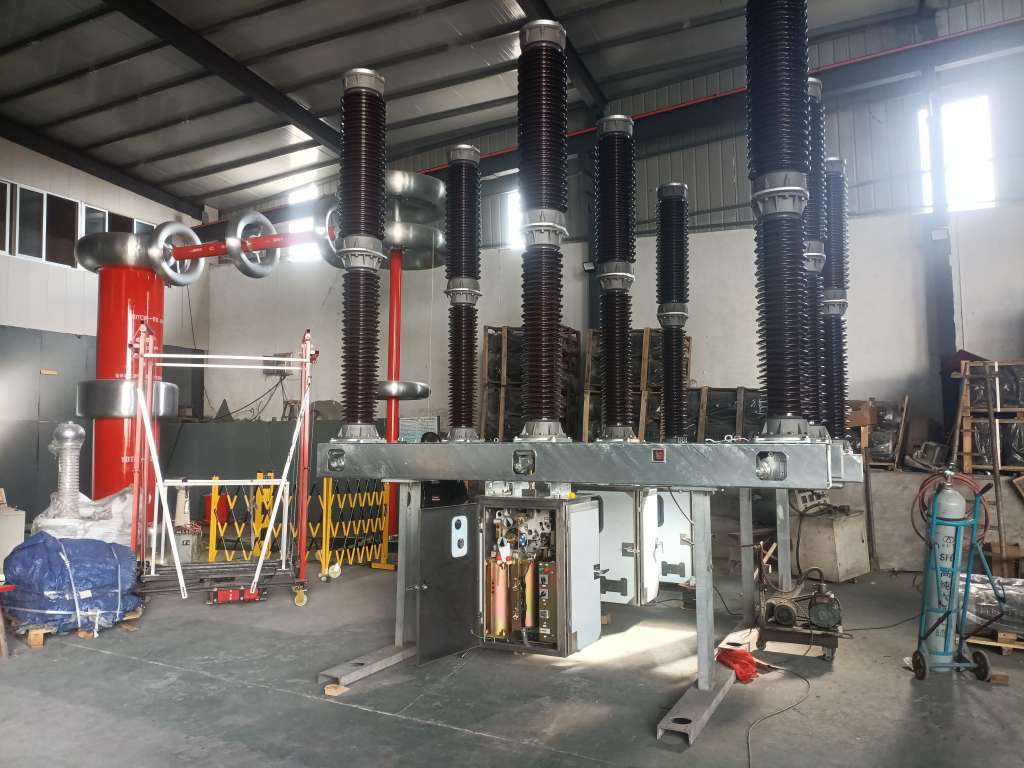

Ülevaade

SF6 kaitselüliti on kõrgepinge lülitusseadme, mis kasutab väävelheksafluoriidi (SF6) gaasi kaare kustutamise ja isoleeriva söötmena. Seda tuntakse kui kõrgepinge ruudustikku. Oma ainulaadse kaare kustutamisvõime ja stabiilse efektiivsusega kasutatakse seda laialdaselt erinevates energiasüsteemides ning edastus- ja jaotusvõrkudes. See on võtmevarustus elektrivõrgu ohutu töö tagamiseks. See jaguneb peamiselt kõrge pingega 72,5 kV ja kõrgemal ning keskmise pingega 3,6kV ~ 72,5kV. SF6 kaitselüliti põhifunktsioon on rikkevoolu kiireks katkestamine ja elektrivõrgu seadmed lühise või ülekoormuse kahjustuste eest.

一. Mis on SF6 kaitselüliti?

SF6 kaitselüliti on kõrgepinge lülitiseadme, mis kasutab väävelheksafluoriidi (SF6) gaasi isoleeriva ja kaarega lõhkuva söötmena. Seda kasutatakse peamiselt vooluvoolude (näiteks lühiste või ülekoormuse) rikkevoolude kiireks katkestamiseks, et vältida elektrivõrgu seadmeid. Selle tööpingevahemik hõlmab 3,6 kV kuni 800kV ja seda kasutatakse laialdaselt keskmise pinge, kõrgepinge ja ülipinge toitesüsteemides.

二. Kuidas SF6 kaitselüliti töötab?

1. põhimõte: SF6 gaasi roll

Isoleeriv sööde: SF6 gaasi isolatsioonitugevus on 2–3 -kordne õhk, mis võib elusaid osi tõhusalt eraldada kõrgepinge tingimustes.

Kaare kustutamiskeskkond: SF6 molekulidel on tugev elektronegatiivsus ja need võivad kiiresti neelata kaare energiat, et saavutada mikrosekundi kaare kustumine.

Stabiilsus: Pärast lagunemist kaare kõrgel temperatuuril saab 99% SF6 -gaasist kiiresti rekombineerida ilma saasteainete jääkita.

2. kogu kaare kustutamise protsess

Kontaktide eraldamine: rikkevool käivitab kaitselüliti tööks ning kontaktid eraldatakse kiiresti ja genereeritakse kaare.

Gaasi kokkusurumine: töömehhanism ajab kolvi SF6 gaasi kokkusurumiseks, moodustades kiire õhuvoolu, mis puhub kaare poole, et vähendada ionisatsiooni astet.

Energia neeldumine: SF6 molekulid hõivavad vabad elektronid, pärsib kaare jätkamist, kustutage kaare kiiresti ja saavutavad vooluühenduse.

Isolatsiooni taastumine: Pärast kaare kustutamist taastab SF6 gaas kohe isolatsioonitugevuse, et kaare valitseks ja tagada vooluahela täielikult lahti ühendatud.

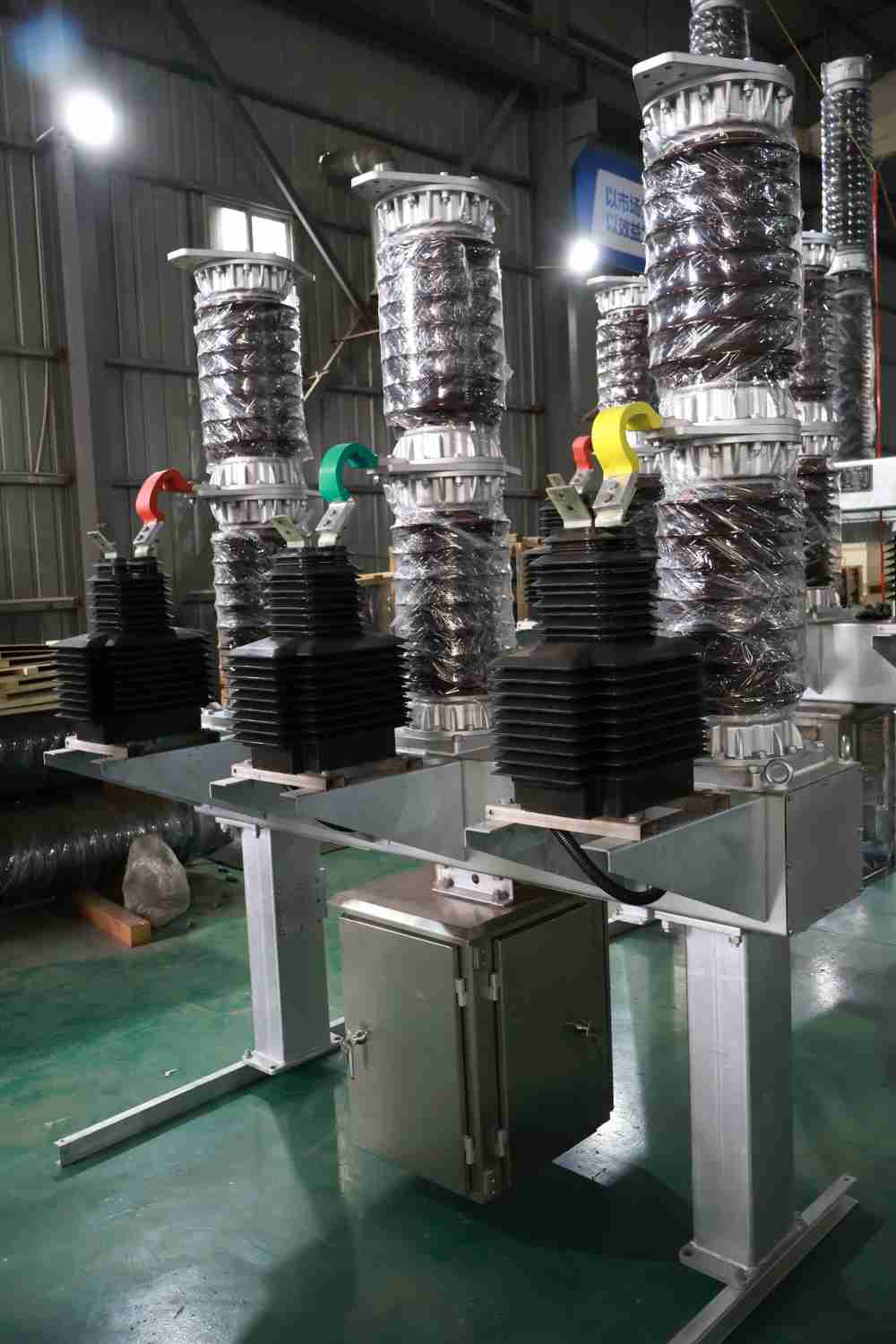

三. SF6 kaitselüliti põhistruktuur ja komponendid

1. kaare kustutamiskamber

Materjal: kõrge temperatuuriga vastupidav keraamiline või epoksüvaik.

Kujundus: kokkusurutud gaasi tüüp (üherõhk ja kahekordne rõhk) või iseenergeetika kaare kustutamise struktuur, mis sobib erinevatele voolu tasemetele.

2. gaasisüsteem

Gaasikamber: suletud õõnsus, mis on täidetud SF6 gaasiga (nim rõhk 0,4 ~ 0,6MPa).

Rõhu jälgimine: tihedusrelee jälgib gaasirõhku reaalajas ja käivitab lukustuse või häiresignaali.

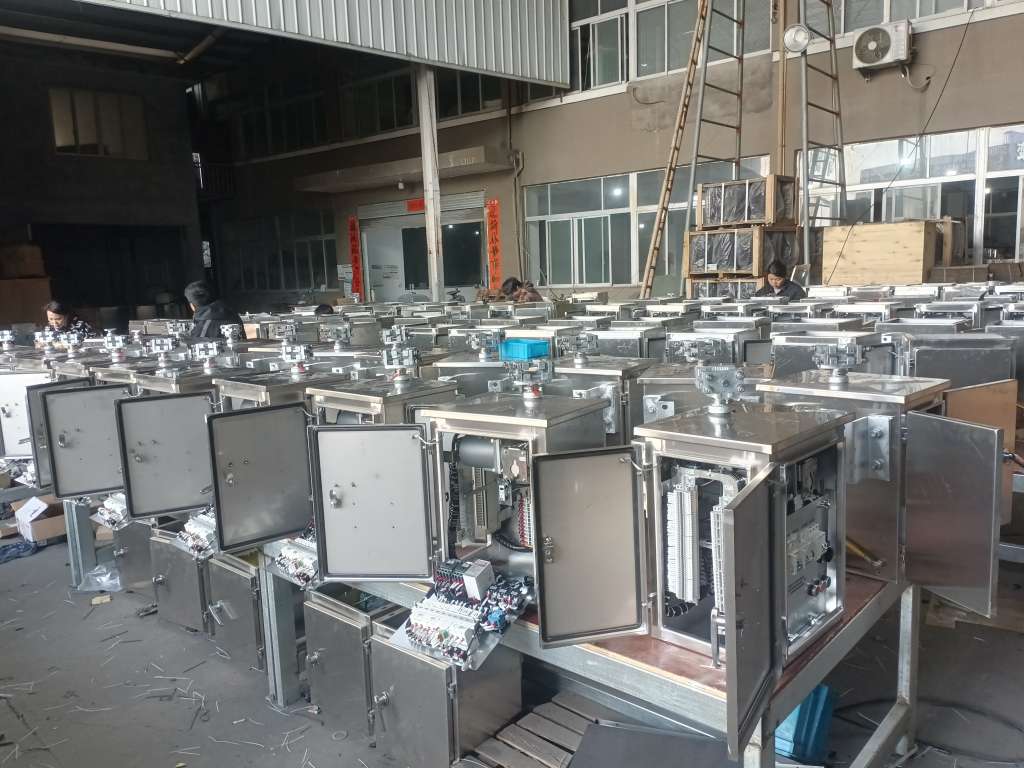

3. töömehhanism

Vedru energia salvestusmehhanism: ökonoomne ja usaldusväärne, sobib keskmise pingesüsteemi jaoks.

Hüdrauliline/pneumaatiline mehhanism: suur väljundmoment, mida kasutatakse kõrgepinge ja suure võimsusega kaitselülitite jaoks.

Intelligentne elektrimehhanism: integreeritud andur, toetage kaugjuhtimist ja sulgemist.

4. isolatsiooni tugistruktuur

Portselanist kolonni tüüp: standardkujundus, tugev saalimisvastane võime.

Komposiit isolaatoritüüp: silikoonkummi jope vähendab kaalu ja sellel on parem plahvatuskindel.

四. SF6 kaitselülitite eelised

1. ülitugev purunemisvõime: võib katkestada lühisevoolu kuni 80KA, ületades kaugelt tavalisi vaakumkaitselülitid.

2. Super pikk mehaaniline elu: mehaaniline elu kuni 10 000 toimingut ja suudab täita 2000 täisvõimsuse purunemist, hooldusvaba tsüklit kuni 20 aastat.

3. Kompaktne disain: SF6 kõrge isolatsioon muudab seadme mahu 40% väiksemast kui õhust kaitselülitid, säästes alajaama.

4. Üli tugev kohanemisvõime: täielikult suletud struktuur, võib töötada stabiilselt -30 ° C kuni +40 ° C, kõrge õhuniiskus või tolmune keskkond. Hooldusvaba tsükkel kuni 20 aastat.

五. SF6 kaitselülitite tuleviku tehnoloogiline uuendus

1. SF6 alternatiivid

Segagaas: SF6/N₂ või SF6/CF4 Segagaas, vähendades SF6 tarbimist ja GWP -d 30%~ 50%.

2. SF6-vabad alternatiivid:

Kuiva õhu kaitselüliti: turustatud keskmise pinge väljal (≤40,5kV), GWP = 0.

Vaakumkaitselüliti + keskkonnasõbralik gaas: arendamisel kõrgepinge väljal (näiteks C5-FK gaas).

3. Taastumis- ja taastamistehnoloogia

SF6 taastamisseade: gaasi puhtusega ≥99,9% saab taaskasutada, et vähendada töö- ja hoolduskulusid.

Lagunemisravi: kõrgtemperatuuriga kaare- või plasmatehnoloogia lagundab SF6 kahjutu väävli ja fluoriidi.

4. intelligentne täiendus

Tingimuste jälgimissüsteem: sisseehitatud andurid jälgige gaasi tihedust, kontaktide kulumist, mehaanilist vibratsiooni ja ennustavat hooldust.

六. SF6 kaitselülitite rakenduse stsenaariumid

Kõrgepinge ülekandevõrk: kasutatakse 500kV ja kõrgemates alajaamades trafode ja ülekandeliinide kaitsmiseks.

Linna elektrivõrk: integreeritud GIS -i (gaasi isoleeritud lülitusseadmed), mis sobib piiratud ruumiga linnajaamadeks.

Uus energia elektrijaam: elektrijaamade ja fotogalvaaniliste elektrijaamade revaktsineerimisjaam, mis talub sagedasi starditoiminguid.

Tööstuslik elektrisüsteem: sissetuleva liini kaitse kõrge voolukoormuse, näiteks terasetaimede ja keemiataimede jaoks.

Järeldus

SF6 kaitselülitid on nende tõhusa purunemisvõime tõttu praeguste kõrgepingeenergia süsteemide põhikaitseseadmed. Tulevikus kiirendab tööstus oma üleminekut keskkonnasõbralikele tehnoloogiatele. Tehnoloogia arendamisega ilmnevad ohutumad ja puhtamad gaasid.Lugao Power Co., Ltd.Ühendab tulemused keskkonnakaitsega ja võtab aktiivselt omaks innovatsiooni, et vastata energia muundamise väljakutsetele ja võimalustele. Valige Lugao, et hankida kohandatud SF6 -kaitselülitilahendusi, et pakkuda oma energiasüsteemile tõhusat, usaldusväärset ja jätkusuutlikku kaitset!
